Wentylatory bocznokanałowe - Ssanie/Tłoczenie - Venture - Seria SC

Wybierz wersję produktu
Model
Wydajność (m3/h)
Cena netto
SC10A 055T
DostępnyDostępny
110
1 777,24 zł
SC10C 075T IE3
DostępnyDostępny
110
2 006,50 zł
SC20A 110T IE3
DostępnyDostępny
190
2 593,50 zł
SC20A 150T IE3
DostępnyDostępny
190
3 208,13 zł
SC20C 110T IE3
DostępnyDostępny
190
2 601,63 zł
SC20C 150T IE3
DostępnyDostępny
190
3 237,40 zł
SC30A 220T IE3
DostępnyDostępny
320
4 071,54 zł
SC30C 220T IE3
DostępnyDostępny
320
4 405,69 zł
SC30C 300T TP IE3
DostępnyDostępny
320
4 505,69 zł
SC40A 400T IE3
DostępnyDostępny
650
6 038,21 zł
SC40A 550T IE3
DostępnyDostępny
650
6 934,15 zł
SC40C 550T IE3
DostępnyDostępny
650
7 171,54 zł
SC40C 750T IE3
DostępnyDostępny
650
7 629,27 zł
SC50A 1100T IE3
DostępnyDostępny
1100
10 707,32 zł
SC50C 1100T IE3*
DostępnyDostępny
1100
11 051,22 zł
Brutto

Urządzenia boczno-kanałowe mają zastosowanie w transporcie pneumatycznym.

Zastosowanie


Urządzenia boczno-kanałowe mają zastosowanie w transporcie pneumatycznym.

Typowe zastosowania:


transport pneumatyczny, poczta pneumatyczna, maszyny graficzne, podnośniki pneumatyczne, wielostopniowe urządzenia filtracyjne o bardzo wysokim stopniu separacji pyłów, odkurzacze przemysłowe, napowietrzanie basenów w biologicznych oczyszczalniach ścieków, galwanizerniach, etc., do bezolejowego transportu, nieagresywnych i niewybuchowych gazów.

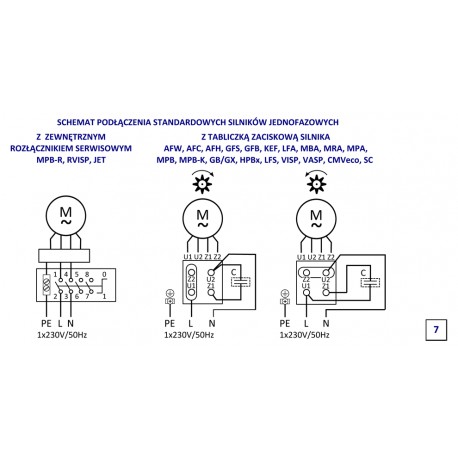

Silnik elektryczny


asynchroniczny, jednofazowy, 230 V, 50 Hz (do mocy 2,2 kW)
asynchroniczny, trójfazowy, 230/400 V, 50 Hz (o mocy do 3 kW)
asynchroniczny, trójfazowy, 400/690 V, 50 Hz (o mocy od 4 kW)
klasa sprawności IE3 (od mocy 0,75 kW) lub IE2 (poniżej mocy 0,75 kW)
stopień ochrony IP55
klasa izolacji F
do regulacji częstotliwościowej (silniki trójfazowe)
zabezpieczenie termiczne (TP lub TP i PTC) – w wybranych silnikach

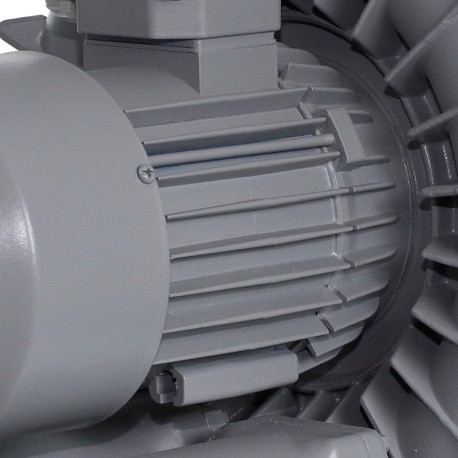

Konstrukcja


wentylator boczno-kanałowy o napędzie bezpośrednim
wirnik odlewany ze stopu aluminium, wyważany dynamicznie wg ISO 1940-1
obudowa odlewana ze stopu aluminium
wentylator przystosowany do pracy w pozycji poziomej lub pionowej
wentylator malowany na kolor szary RAL 7042
maksymalna temperatura tłoczonego medium 60°C
temperatura otoczenia silnika od -20°C do +40°C

Wykonania specjalne


silnik na inne niż standardowe napięcie oraz częstotliwość zasilania
silnik jednofazowy przystosowany do regulacji napięciowej
silnik o innym stopniu ochrony IP
silnik wyposażony w czujniki lub dodatkowe chłodzenie
uszczelnienie między obudową a silnikiem (simmering)
maksymalna temperatura tłoczonego medium powyżej 60°C
temperatura otoczenia silnika poniżej -20°C oraz powyżej +40°C
napęd pasowy


Waga (kg)
16
Napięcie (V)
400
Wydajność (m3/h)
110
Symbol producenta
SC10A 055T
Moc (W)
550
Poziom hałasu (dB(A)/3m)
72
Maksymalna temperatura pracy (C)
60
Minimalna temperatura pracy (C)
-20
Natężenie prądu
1,35A
Ilość obrotów (obr./min)
2790
IP
55
Ciśnienie statyczne (Pa)
17500(ssanie); 18500(tłoczenie)
bieg
ssanie/tłoczenie
Waga (kg)
18,5
Napięcie (V)
400
Wydajność (m3/h)
110
Symbol producenta
SC10C 075T IE3
Moc (W)
750
Poziom hałasu (dB(A)/3m)
73
Maksymalna temperatura pracy (C)
60
Minimalna temperatura pracy (C)
-20
Natężenie prądu
1,7A
Ilość obrotów (obr./min)
2890
IP
55
Ciśnienie statyczne (Pa)
22500(ssanie); 27000(tłoczenie)
bieg
ssanie/tłoczenie
Waga (kg)
22
Napięcie (V)
400
Wydajność (m3/h)
190
Symbol producenta
SC20A 110T IE3
Moc (W)
1100
Poziom hałasu (dB(A)/3m)
75
Maksymalna temperatura pracy (C)
60
Minimalna temperatura pracy (C)
-20
Natężenie prądu
2,5A
Ilość obrotów (obr./min)
2890
IP
55
Ciśnienie statyczne (Pa)
20200(ssanie); 20000(tłoczenie)
bieg
ssanie/tłoczenie
Waga (kg)
24,5
Napięcie (V)
400
Wydajność (m3/h)
190
Symbol producenta
SC20A 150T IE3
Moc (W)
1500
Poziom hałasu (dB(A)/3m)
75
Maksymalna temperatura pracy (C)
60
Minimalna temperatura pracy (C)
-20
Natężenie prądu
3A
Ilość obrotów (obr./min)
2880
IP
55
Ciśnienie statyczne (Pa)
27500(tłoczenie)
bieg
tłoczenie
Waga (kg)
22
Napięcie (V)
400
Wydajność (m3/h)
190
Symbol producenta
SC20C 110T IE3
Moc (W)
1100
Poziom hałasu (dB(A)/3m)
77
Maksymalna temperatura pracy (C)
60
Minimalna temperatura pracy (C)
-20
Natężenie prądu
2,5A
Ilość obrotów (obr./min)
2890
IP
55
Ciśnienie statyczne (Pa)
20000(ssanie); 20000(tłoczenie)
bieg
ssanie/tłoczenie
Waga (kg)
24,5
Napięcie (V)
400
Wydajność (m3/h)
190
Symbol producenta
SC20C 150T IE3
Moc (W)
1500
Poziom hałasu (dB(A)/3m)
75
Maksymalna temperatura pracy (C)
60
Minimalna temperatura pracy (C)
-20
Natężenie prądu
3A
Ilość obrotów (obr./min)
2880
IP
55
Ciśnienie statyczne (Pa)
27000(ssanie); 27500(tłoczenie)
bieg
ssanie/tłoczenie
Waga (kg)
36
Napięcie (V)
400
Wydajność (m3/h)
320
Symbol producenta
SC30A 220T IE3
Moc (W)
2200
Poziom hałasu (dB(A)/3m)
77
Maksymalna temperatura pracy (C)
60
Minimalna temperatura pracy (C)
-20
Natężenie prądu
4,6A
Ilość obrotów (obr./min)
2895
IP
55
Ciśnienie statyczne (Pa)
25000(ssanie); 25000(tłoczenie)
bieg
ssanie/tłoczenie
Waga (kg)
36
Napięcie (V)
400
Wydajność (m3/h)
320
Symbol producenta
SC30C 220T IE3
Moc (W)
2200
Poziom hałasu (dB(A)/3m)
80
Maksymalna temperatura pracy (C)
60
Minimalna temperatura pracy (C)
-20
Natężenie prądu
4,6A
Ilość obrotów (obr./min)
2895
IP
55
Ciśnienie statyczne (Pa)
25000(ssanie); 25000(tłoczenie)
bieg
ssanie/tłoczenie
Waga (kg)
40
Napięcie (V)
400
Wydajność (m3/h)
320
Symbol producenta
SC30C 300T IE3
Moc (W)
3000
Poziom hałasu (dB(A)/3m)
78
Maksymalna temperatura pracy (C)
60
Minimalna temperatura pracy (C)
-20
Natężenie prądu
6,3A
Ilość obrotów (obr./min)
2870
IP
55
Ciśnienie statyczne (Pa)
30000(ssanie); 30000(tłoczenie)
bieg
ssanie/tłoczenie
Waga (kg)
67
Napięcie (V)
400
Wydajność (m3/h)
650
Symbol producenta
SC40A 400T IE3
Moc (W)
4000
Poziom hałasu (dB(A)/3m)
81
Maksymalna temperatura pracy (C)
60
Minimalna temperatura pracy (C)
-20
Natężenie prądu
7,3A
Ilość obrotów (obr./min)
2895
IP
55
Ciśnienie statyczne (Pa)
21000(ssanie); 22000(tłoczenie)
bieg
ssanie/tłoczenie
Waga (kg)
70
Napięcie (V)
400
Wydajność (m3/h)
650
Symbol producenta
SC40A 550T IE3
Moc (W)
5500
Poziom hałasu (dB(A)/3m)
82
Maksymalna temperatura pracy (C)
60
Minimalna temperatura pracy (C)
-20
Natężenie prądu
9,8A
Ilość obrotów (obr./min)
2890
IP
55
Ciśnienie statyczne (Pa)
30000(ssanie); 30000(tłoczenie)
bieg
ssanie/tłoczenie
Waga (kg)
70
Napięcie (V)
400
Wydajność (m3/h)
650
Symbol producenta
SC40C 550T IE3
Moc (W)
5500
Poziom hałasu (dB(A)/3m)
84
Maksymalna temperatura pracy (C)
60
Minimalna temperatura pracy (C)
-20
Natężenie prądu
9,8A
Ilość obrotów (obr./min)
2890
IP
55
Ciśnienie statyczne (Pa)
30000(ssanie); 30000(tłoczenie)
bieg
ssanie/tłoczenie
Waga (kg)
73
Napięcie (V)
400
Wydajność (m3/h)
650
Symbol producenta
SC40C 750T IE3
Moc (W)
7500
Poziom hałasu (dB(A)/3m)
86
Maksymalna temperatura pracy (C)
60
Minimalna temperatura pracy (C)
-20
Natężenie prądu
14A
Ilość obrotów (obr./min)
2885
IP
55
Ciśnienie statyczne (Pa)
35000(ssanie); 39500(tłoczenie)
bieg
ssanie/tłoczenie
Waga (kg)
128
Napięcie (V)
400
Wydajność (m3/h)
1100
Symbol producenta
SC50A 1100T IE3
Moc (W)
11000
Poziom hałasu (dB(A)/3m)
84
Maksymalna temperatura pracy (C)
60
Minimalna temperatura pracy (C)
-20
Natężenie prądu
19,1A
Ilość obrotów (obr./min)
2900
IP
55
Ciśnienie statyczne (Pa)
32500(ssanie); 32000(tłoczenie)
bieg
ssanie/tłoczenie
Waga (kg)
128
Napięcie (V)
400
Wydajność (m3/h)
1100
Symbol producenta
SC50C 1100T IE3
Moc (W)
11000
Poziom hałasu (dB(A)/3m)
86
Maksymalna temperatura pracy (C)
60
Minimalna temperatura pracy (C)
-20
Natężenie prądu
19,1A
Ilość obrotów (obr./min)
2900
IP
55
Ciśnienie statyczne (Pa)
32500(ssanie); 32500(tłoczenie)
bieg
ssanie/tłoczenie
Symbol producenta

Waga (kg)
Napięcie (V)
Wydajność (m3/h)
Moc (W)
Poziom hałasu (dB(A)/3m)
Maksymalna temperatura pracy (C)
Minimalna temperatura pracy (C)
Natężenie prądu
Ilość obrotów (obr./min)
IP
Ciśnienie statyczne (Pa)
bieg
SC10A 055T
16
400
110
550
72
60
-20
1,35A
2790
55
17500(ssanie); 18500(tłoczenie)
ssanie/tłoczenie
SC10C 075T IE3
18,5
400
110
750
73
60
-20
1,7A
2890
55
22500(ssanie); 27000(tłoczenie)
ssanie/tłoczenie
SC20A 110T IE3
22
400
190
1100
75
60
-20
2,5A
2890
55
20200(ssanie); 20000(tłoczenie)
ssanie/tłoczenie
SC20A 150T IE3
24,5
400
190
1500
75
60
-20
3A
2880
55
27500(tłoczenie)
tłoczenie
SC20C 110T IE3
22
400
190
1100
77
60
-20
2,5A
2890
55
20000(ssanie); 20000(tłoczenie)
ssanie/tłoczenie
SC20C 150T IE3
24,5
400
190
1500
75
60
-20
3A
2880
55
27000(ssanie); 27500(tłoczenie)
ssanie/tłoczenie
SC30A 220T IE3
36
400
320
2200
77
60
-20
4,6A
2895
55
25000(ssanie); 25000(tłoczenie)
ssanie/tłoczenie
SC30C 220T IE3
36
400
320
2200
80
60
-20
4,6A
2895
55
25000(ssanie); 25000(tłoczenie)
ssanie/tłoczenie
SC30C 300T TP IE3
40
400
320
3000
78
60
-20
6,3A
2870
55
30000(ssanie); 30000(tłoczenie)
ssanie/tłoczenie
SC40A 400T IE3
67
400
650
4000
81
60
-20
7,3A
2895
55
21000(ssanie); 22000(tłoczenie)
ssanie/tłoczenie
SC40A 550T IE3
70
400
650
5500
82
60
-20
9,8A
2890
55
30000(ssanie); 30000(tłoczenie)
ssanie/tłoczenie
SC40C 550T IE3
70
400
650
5500
84
60
-20
9,8A
2890
55
30000(ssanie); 30000(tłoczenie)
ssanie/tłoczenie
SC40C 750T IE3
73
400
650
7500
86
60
-20
14A
2885
55
35000(ssanie); 39500(tłoczenie)
ssanie/tłoczenie
SC50A 1100T IE3
128
400
1100
11000
84
60
-20
19,1A
2900
55
32500(ssanie); 32000(tłoczenie)
ssanie/tłoczenie
SC50C 1100T IE3*
128
400
1100
11000
86
60
-20
19,1A
2900
55
32500(ssanie); 32500(tłoczenie)
ssanie/tłoczenie
Symbol producenta

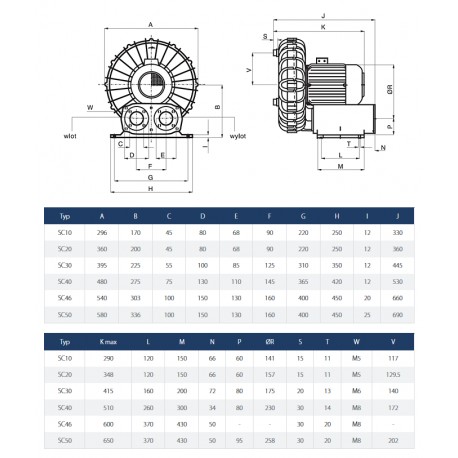

Szkic
Wymiary
SC10A 055T
Wymiary umieszczone na grafice
SC10C 075T IE3
Wymiary umieszczone na grafice
SC20A 110T IE3
Wymiary umieszczone na grafice
SC20A 150T IE3
Wymiary umieszczone na grafice
SC20C 110T IE3
Wymiary umieszczone na grafice
SC20C 150T IE3
Wymiary umieszczone na grafice
SC30A 220T IE3
Wymiary umieszczone na grafice
SC30C 220T IE3
Wymiary umieszczone na grafice
SC30C 300T TP IE3
Wymiary umieszczone na grafice
SC40A 400T IE3
Wymiary umieszczone na grafice
SC40A 550T IE3
Wymiary umieszczone na grafice
SC40C 550T IE3
Wymiary umieszczone na grafice
SC40C 750T IE3
Wymiary umieszczone na grafice
SC50A 1100T IE3
Wymiary umieszczone na grafice
SC50C 1100T IE3*
Wymiary umieszczone na grafice

Venture Industries Sp. z o. o.

ul. Mokra 27, 05-092 Łomianki-Kiełpin

Warszawa, Poland

(22) 7519550, 7512031

venture@venture.pl

Bezpieczne płatności
21 dni na zwrot towaru
Darmowa dostawa paczkowa od 100zł
Gwarancja na wszystkie towary
Wsparcie techniczne
Szybka wysyłka
