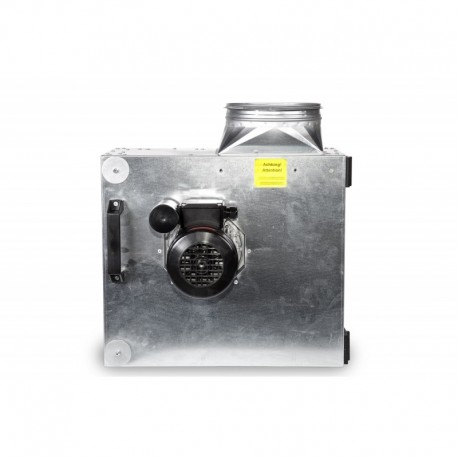

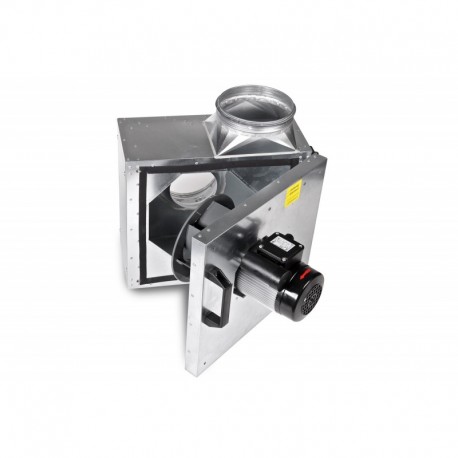

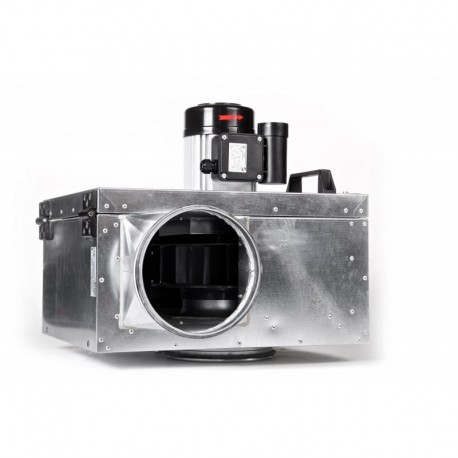

COOKVENT

KONSTRUKCJA

Jednofazowy (230V, 50Hz, IP54, klasa izolacji F) lub trójfazowy (400V, 50Hz, IP55, klasa izolacji F) asynchroniczny silnik elektryczny zlokalizowany całkowicie poza strumieniem usuwanego powietrza.

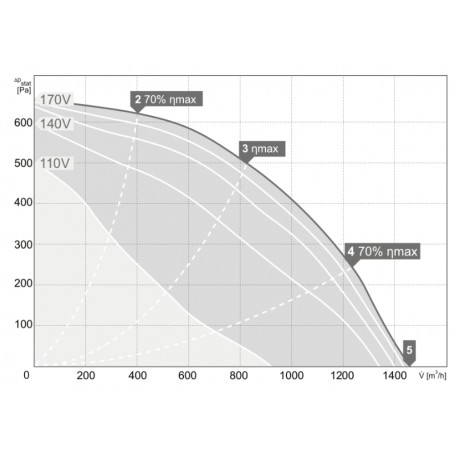

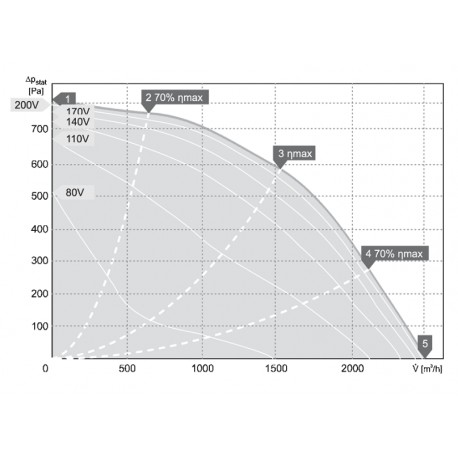

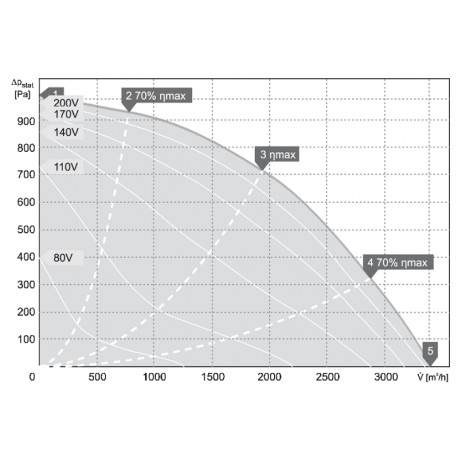

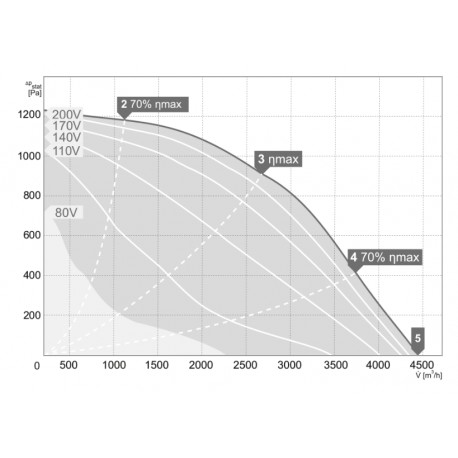

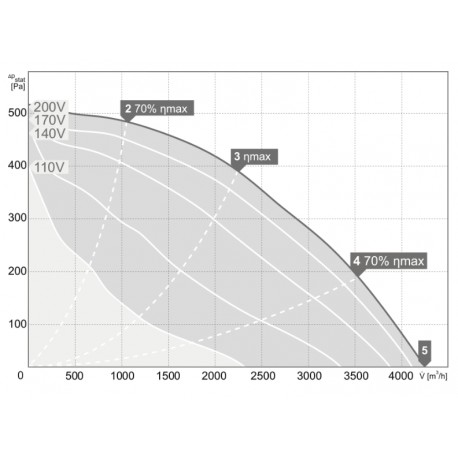

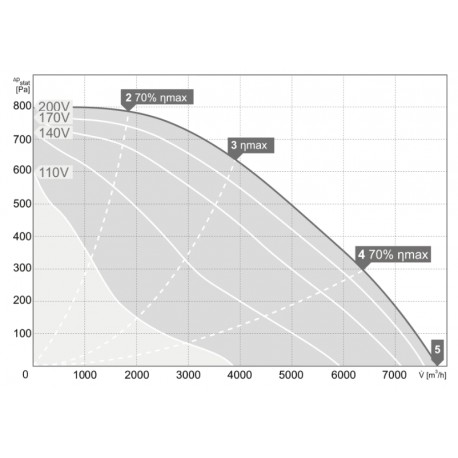

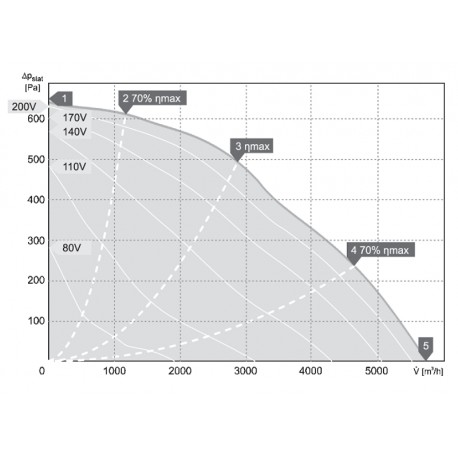

Prędkość obrotowa modeli jednofazowych może być kontrolowana przy pomocy regulatorów transformatorowych. Zalecany zakres regulacji napięcia 110-230V. Silniki te posiadają czujniki temperatury uzwojeń typu termokontakt, które muszą być podłączone i monitorowane przez zewnętrzne urządzenie ochrony termicznej, np. automatykę, przekaźnik wbudowany w regulator, przekaźnik SET10 itp.

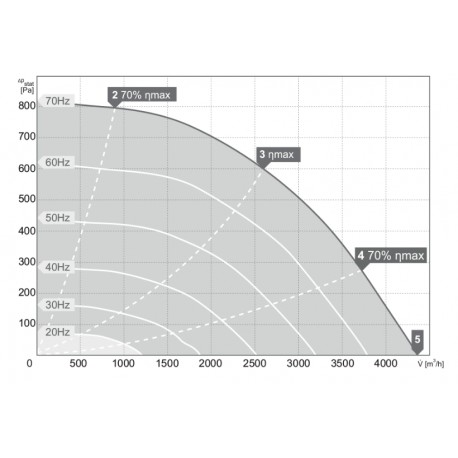

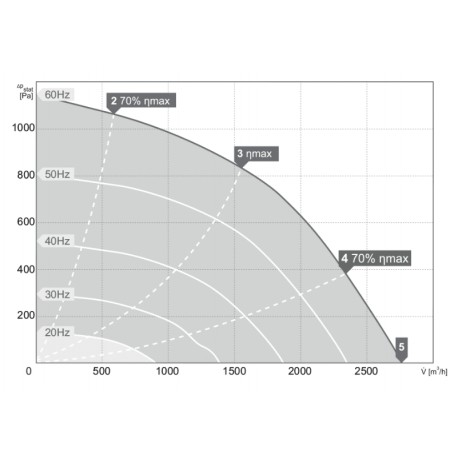

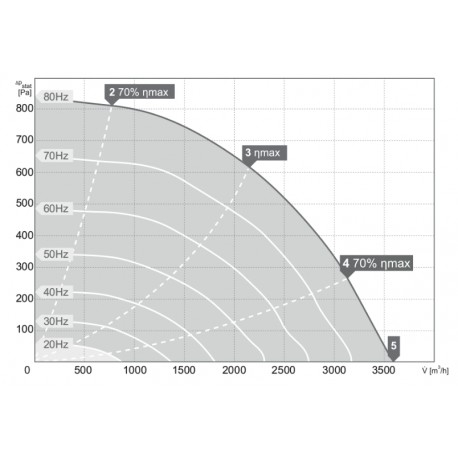

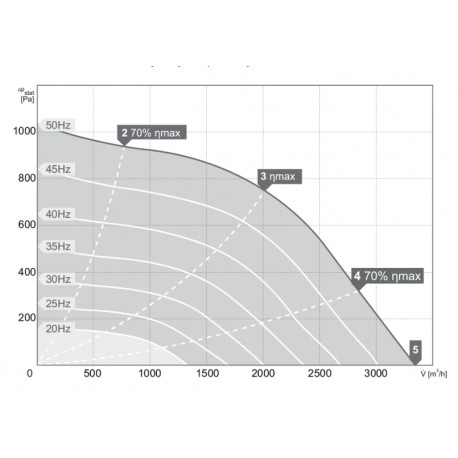

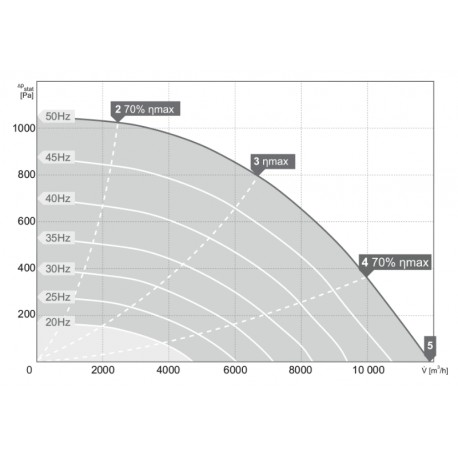

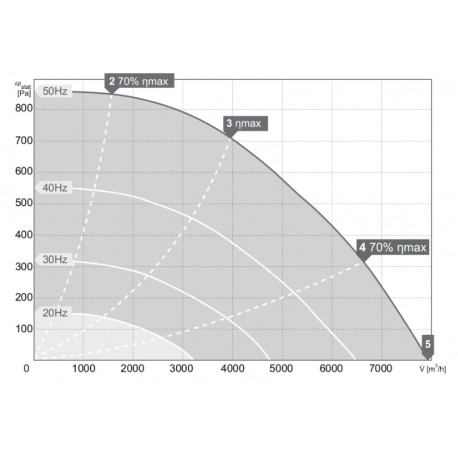

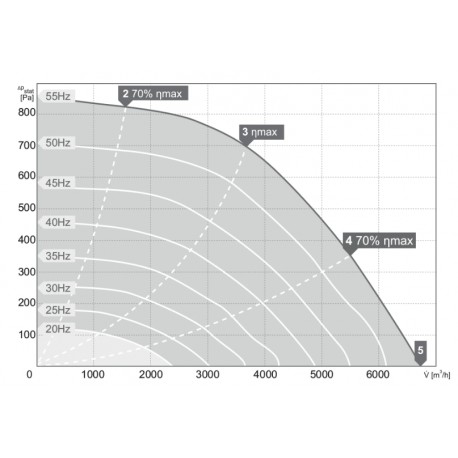

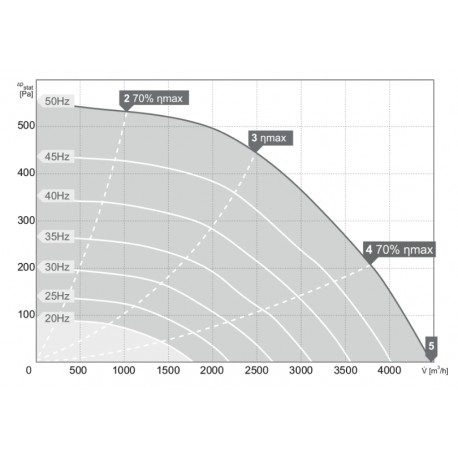

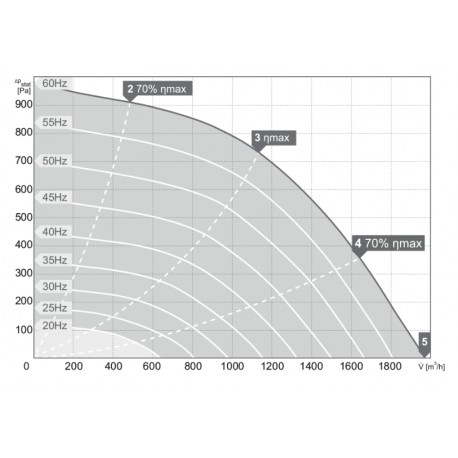

Prędkość obrotowa modeli z silnikami trójfazowymi (3x230Δ/3x400Y) może być kontrolowana za pomocą przemienników częstotliwości, wyłącznie w zakresie częstotliwości (obrotów) podanych w tabeli/wykresie doboru. Zalecany czas przyspieszania i hamowania przetwornicą (rampa): 20-30 sek.
W przypadku bezpośredniego podłączania silników trójfazowych do sieci należy je zabezpieczyć przy pomocy wyłączników silnikowych z wbudowanym wyzwalaczem zwarciowym i przeciążeniowym.
Nastawa wyzwalacza termicznego wyłącznika silnikowego musi być dostosowana do rzeczywistych parametrów pracy wentylatora i nie wyższa niż wartość Imax dla wentylatora.



WIRNIK

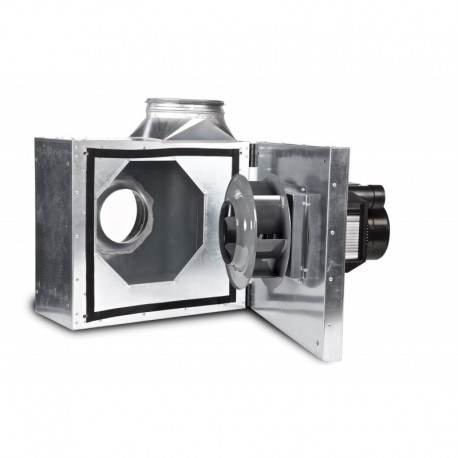

Wirnik nowej generacji wyważony dynamicznie w klasie G2.5, typu B - z łopatkami pochylonymi do tyłu, wykonany z blachy stalowej malowanej proszkowo. Kształt łopatek pozwala utrzymać najwyższe parametry pracy przez cały okres użytkowania wentylatora.

NAPĘD I STEROWANIE

Jednofazowy (230V, 50Hz, IP54, klasa izolacji F) lub trójfazowy (400V, 50Hz, IP55, klasa izolacji F) asynchroniczny silnik elektryczny zlokalizowany całkowicie poza strumieniem usuwanego powietrza.
Prędkość obrotowa modeli jednofazowych może być kontrolowana przy pomocy regulatorów transformatorowych. Zakres regulacji napięcia 110-230V. Silniki te posiadają czujniki temperatury uzwojeń, których końcówki muszą być podłączone i monitorowane przez zewnętrzne urządzenie ochrony termicznej (SET10 lub przekaźnik wbudowany w regulator).
Prędkość obrotowa modeli z silnikami trójfazowymi (3x230Δ/3x400Y) może być kontrolowana za pomocą przemienników częstotliwości, wyłącznie w zakresie częstotliwości podanych w tabeli/wykresie doboru. Zalecany czas przyspieszania i hamowania przetwornicą (rampa): 20-30 sek.
W przypadku bezpośredniego podłączania silników trójfazowych do sieci należy je zabezpieczyć przy pomocy wyłączników silnikowych z wbudowanym wyzwalaczem zwarciowym i przeciążeniowym.
Nastawa wyzwalacza termicznego wyłącznika silnikowego musi być niższa niż wartość prądu Imax wentylatora.

MAKSYMALNA TEMPERATURA PRACY

temperatura otoczenia: 40 ÷ 80°C - w zależności od wybranego modelu

temperatura medium: 120°C

ZASTOSOWANIE

Efektywny odciąg oparów z kuchni przemysłowych w obiektach gastronomicznych. Możliwość zastosowania we wszelkich instalacjach odciągowych do przetłaczania powietrza o podwyższonej temperaturze.

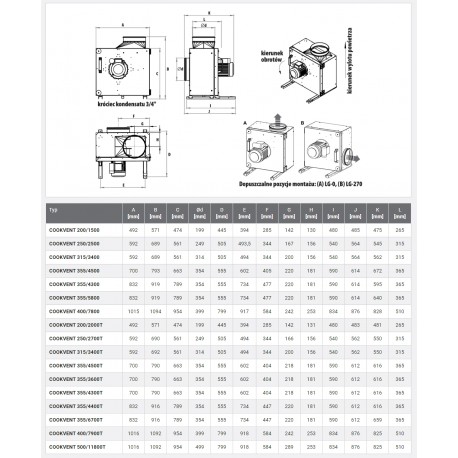

WYMIARY
