Opis

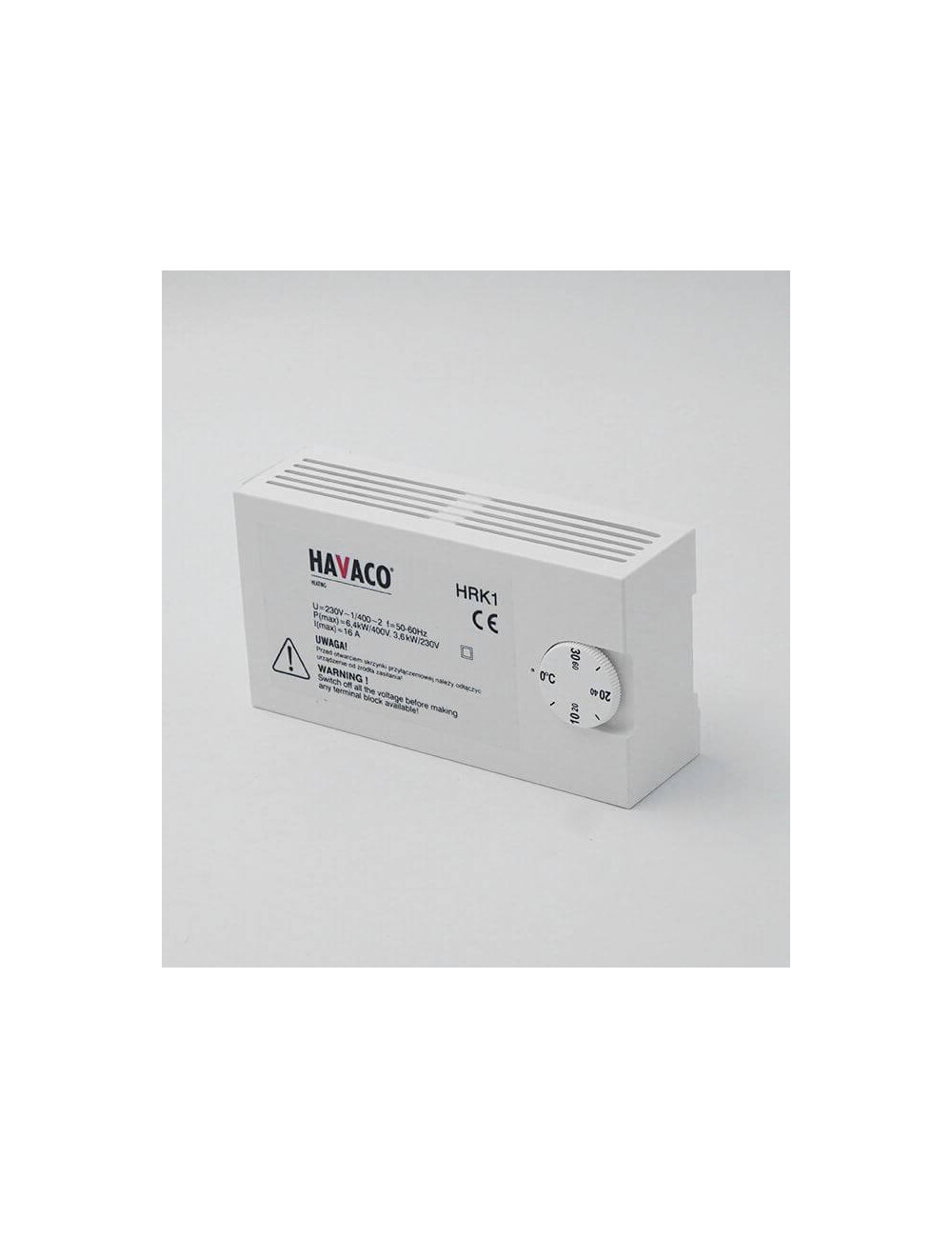

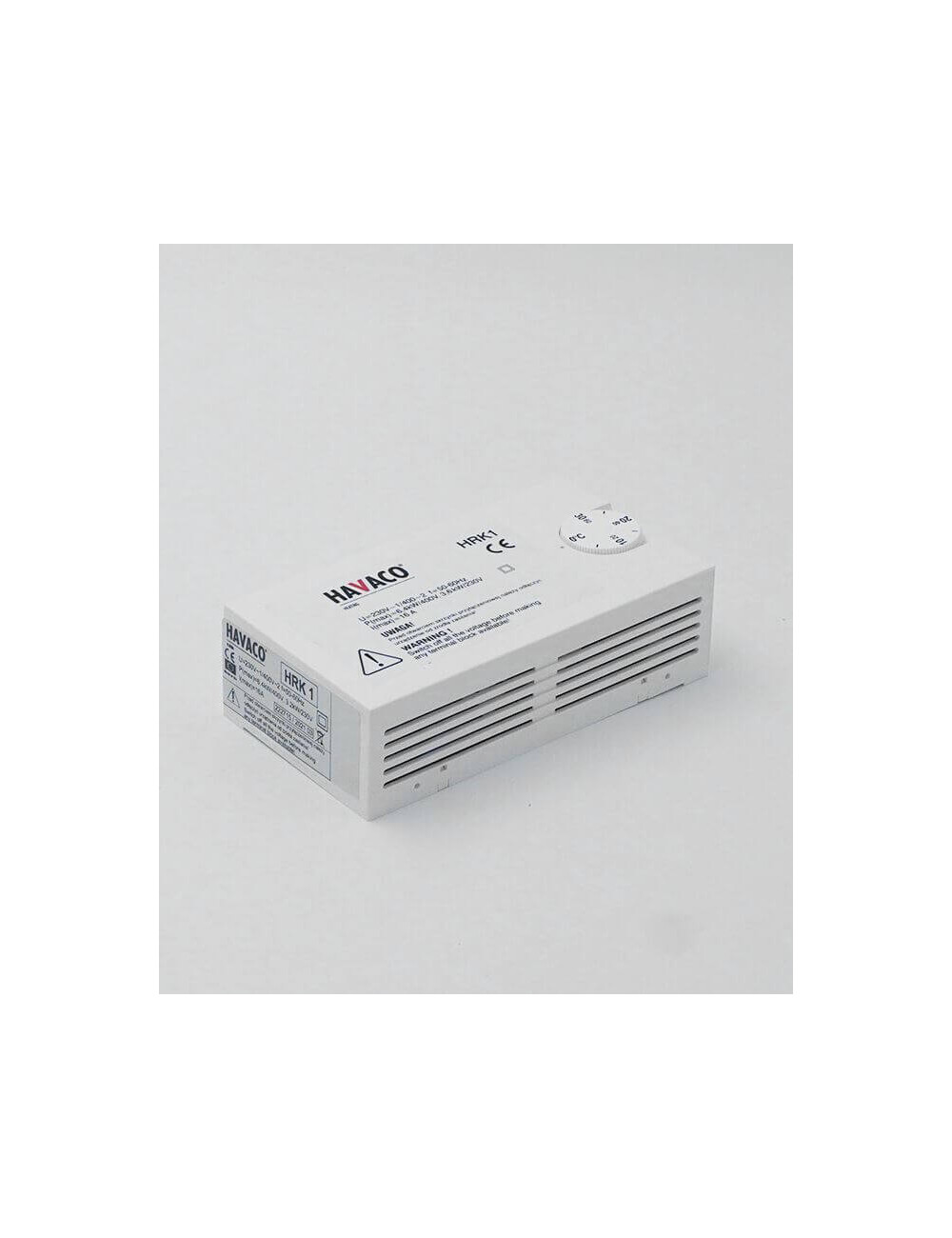

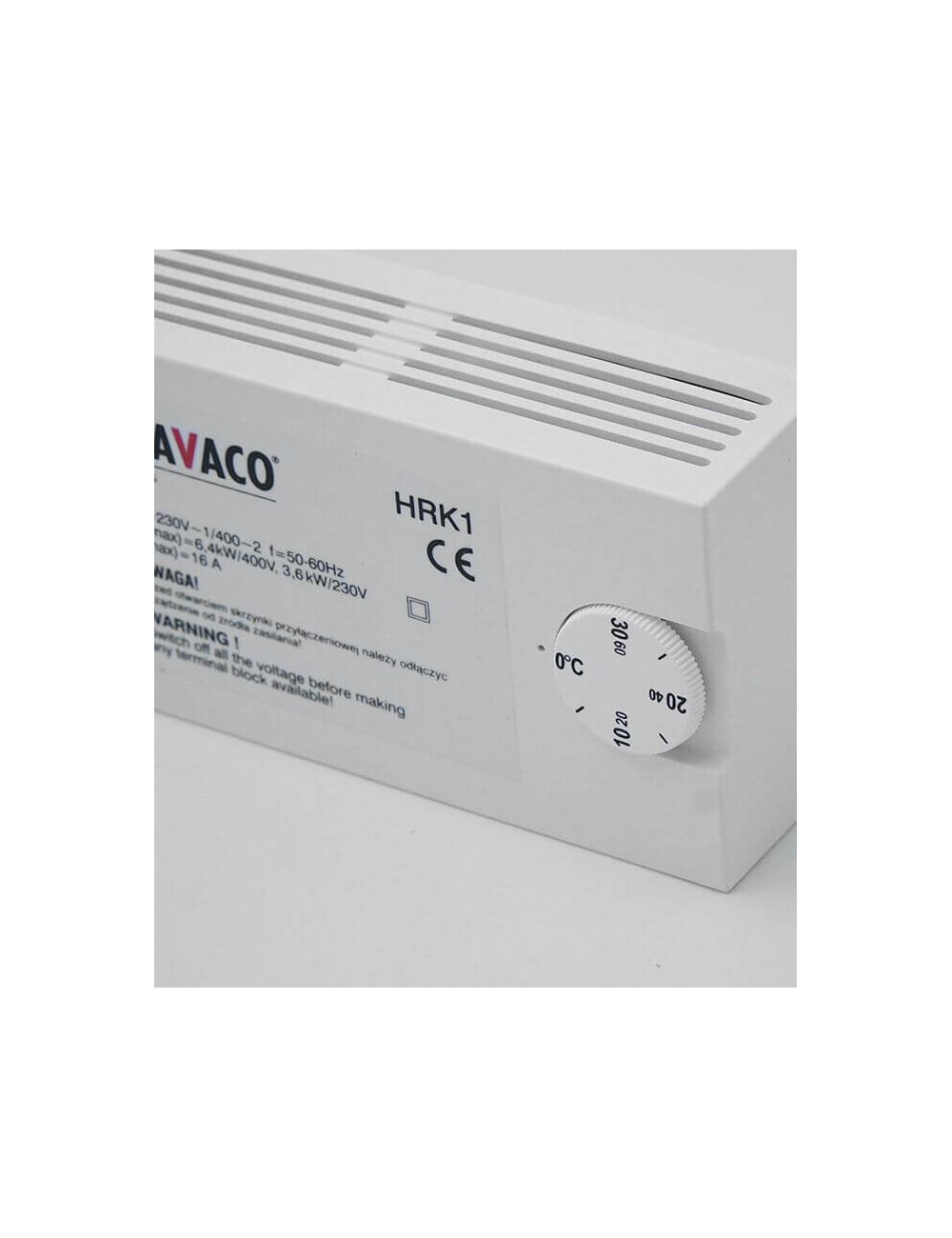

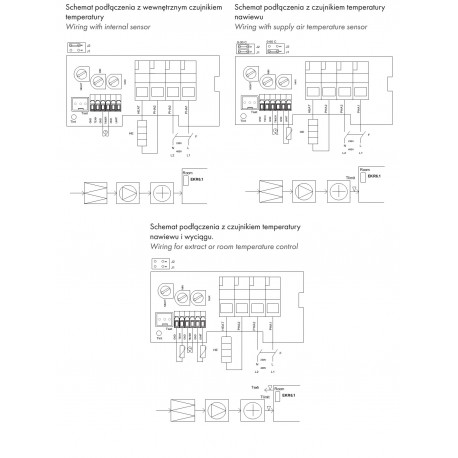

HRK 1 to mikroprocesorowy regulator typu PID, przystosowany do współpracy wyłącznie z nagrzewnicami elektrycznymi z zasilaniem 1~230V i 2~400V (2-fazowym). Nie należy stosować regulatora HRK do regulacji pracy silników elektrycznych, oświetlenia oraz nagrzewnic z zasilaniem 3~400V (3-fazowym). Regulator został wyposażony w funkcję automatycznej detekcji napięcia zasilania. Czas pomiędzy włączeniem i wyłączeniem nagrzewnicy jest automatycznie dostosowywany przez regulator, tak aby zapewnić utrzymanie zadanej temperatury. Regulator posiada wbudowany czujnik temperatury, ale może również współpracować z czujnikami zewnętrznymi. Wartoc temperatury powietrza może zostać ograniczona do wartości minimalnej i maksymalnej - wymaga to podłączenia 2 czujników zewnętrznych zgodnie ze schematem. HRK 1 automatycznie wykrywa podłączone czujniki i wybiera odpowiedni tryb pracy. Regulator posiada tryb pracy nocnej, pozwalający na obniżenie zadanej temperatury o 0...10°C. Funkcja ta wymaga podłączenia zewnętrznego regulatora czasowego. HRK 1 posiada detektor kąta pomiędzy fazą a zerem, w celu ochrony przed zakłóceniami RFI.

Instalacja

Zdjąć przedni panel regulatora. Jest on zamocowany na zatrzaski (otwory z boku obudowy). Regulator HRK 1 należy montować w pozycji poziomej. W przypadku współpracy jedynie z wbudowanym czujnikiem temperatury, regulator należy zamocować ok. 1,5m nad poziomem podłogi, w miejscu pozwalającym na pomiar temperatury reprezentatywnej. Należy zapewnić swobodny przepływ powietrza przez urządzenie, niezakłócony przez meble itp. W przypadku współpracy z zewnętrznymi czujnikami temperatury, regulator można zamontować w dowolnym miejscu.

Podłączenie elektryczne

Zasilanie 230-415V 50-60Hz z automatyczną detekcją napicia zasilania. Nie wrażliwy na polaryzację przy zasilaniu 400V. Podłączenie elektryczne musi zostać wykonane przez wykwalifikowanego elektryka, zgodnie z obowiązującymi przepisami krajowymi i międzynarodowymi.
UWAGA: Regulator HRK 1 należy podłączyć do źródła zasilania poprzez rozłącznik izolacyjny, o szerokości otwarcia styków przynajmniej 3mm. Wyłącznik oraz przekroje przewodow należy dobrać odpowiednio do obciążenia. Wyłącznik należy zamontować blisko urządzenia. Przed zdjęciem obudowy należy odłączyć urządzenie od źródła zasilania.
