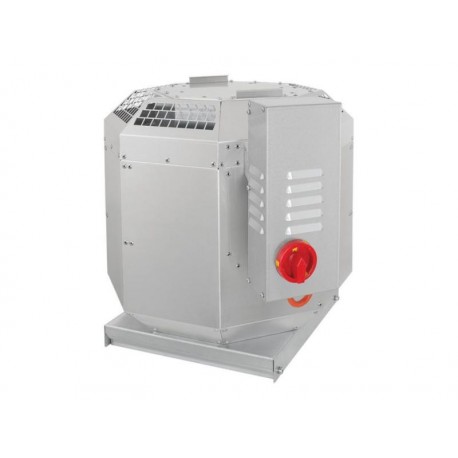

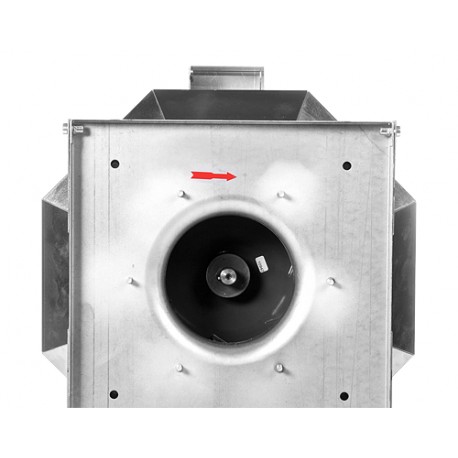

Dachowy wentylator promieniowy z wyrzutem pionowym, którego silnik zamontowany został poza strumieniem przepływającego powietrza. Wentylator został przystosowany do przetłaczania powietrza o maksymalnej temperaturze do 1200C.

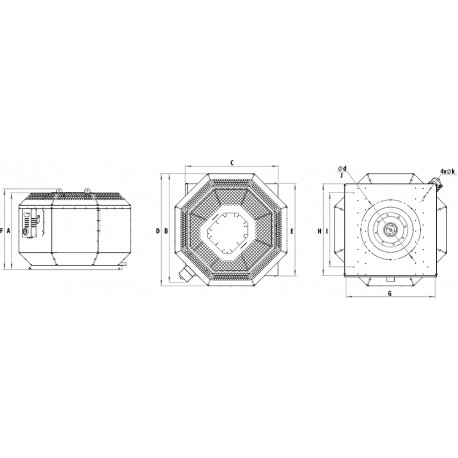

Obudowa została wykonana z profilowanej blachy aluminiowej AlMg3 odpornej na działanie wody morskiej oraz galwanizowanej blachy stalowej (płyta montażowa, wsporniki wewnętrzne). Ośmiokątny kształt obudowy wentylatora umożliwił redukcję straty ciśnienia przepływającego powietrza.
Standardowo każdy wentylator posiada wylot powietrza zabezpieczony aluminiową blachą perforowaną, wyłącznik serwisowy oraz tacęociekową dla odprowadzania skroplin oraz wody opadowej z wnętrza wentylatora. Konstrukcja umożliwia odchylenie obudowy w celu przeprowadzenia czynności serwisowych w obrębie wirnika (przeglądy, czyszczenie).
Wirnik nowej generacji wyważony dynamicznie w klasie G2.5, typu B - z łopatkami pochylonymi do tyłu, wykonany z blachy stalowej malowanej proszkowo. Wirniki modeli trójfazowych zostały dodatkowo wyposażone w tuleję zaciskową Taperlock, która zapewnia lepszą jakość wyważania i wyższą stabilność działania.
Jednofazowy (230V, 50Hz, IP54, klasa izolacji F) lub trójfazowy (400V, 50Hz, IP55, klasa izolacji F) asynchroniczny silnik elektryczny zlokalizowany poza strumieniem usuwanego powietrza, chłodzony powietrzem zewnętrznym. Silnik trójfazowy wykonany w klasie sprawności IE3 gwarantuje wysoką efektywność energetyczną wentylatora.

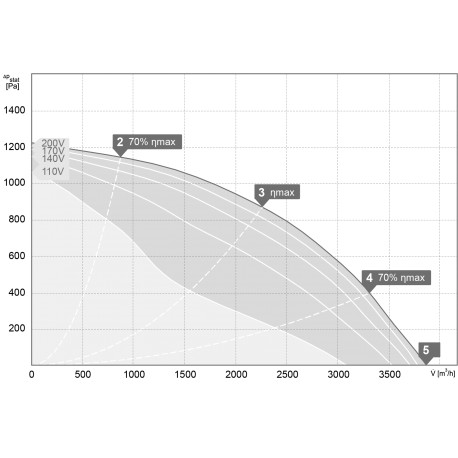

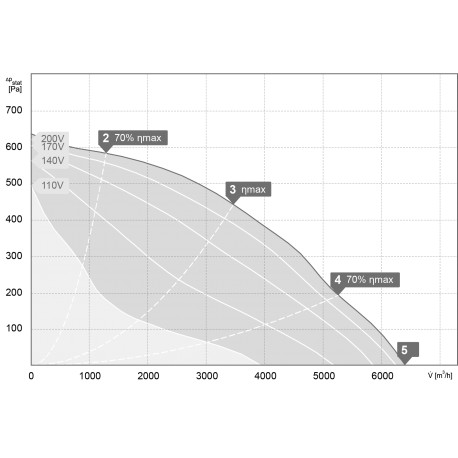

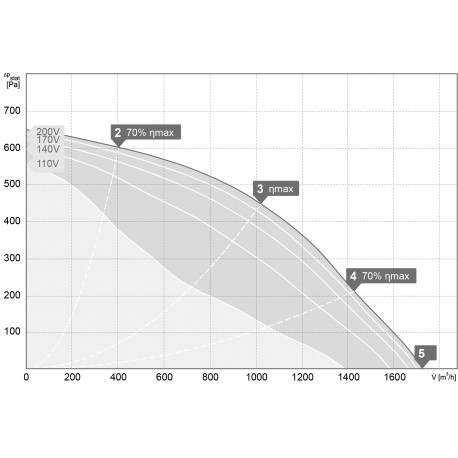

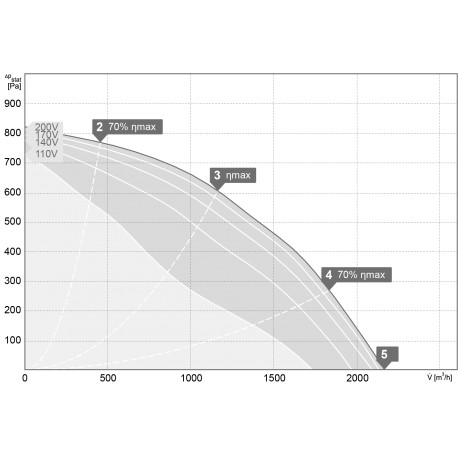

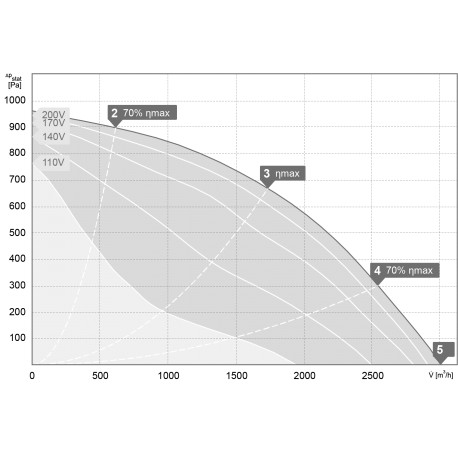

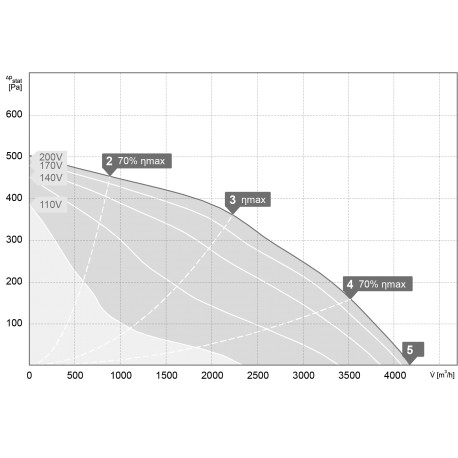

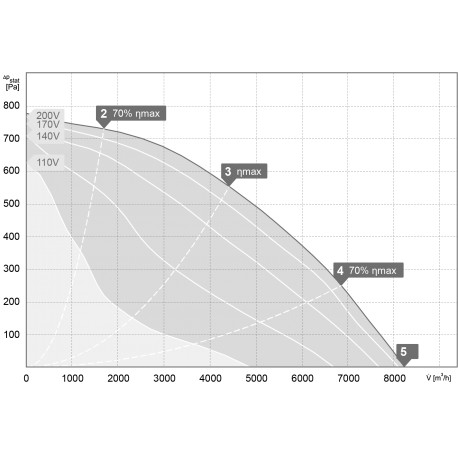

Prędkość obrotowa modeli jednofazowych może być kontrolowana przy pomocy regulatorów transformatorowych. Zalecany zakres regulacji napięcia podano w tabeli/wykresie doboru. Silniki posiadają wbudowany czujnik temperatury uzwojeń typu termokontakt, który musi być podłączony oraz monitorowany przez zewnętrzne urządzenie ochrony termicznej np. przekaźnik wbudowany w regulator, przekaźnik SET10, system automatyki itp.

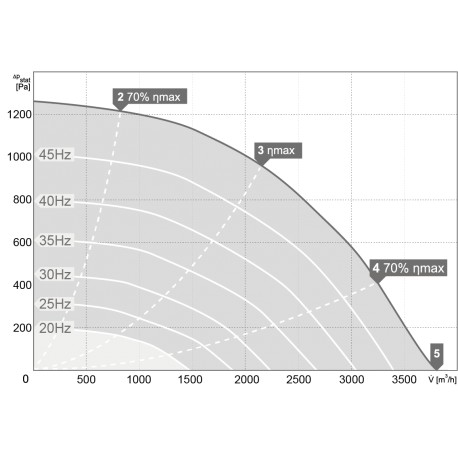

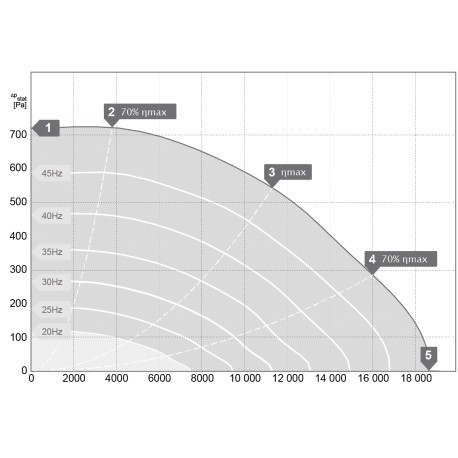

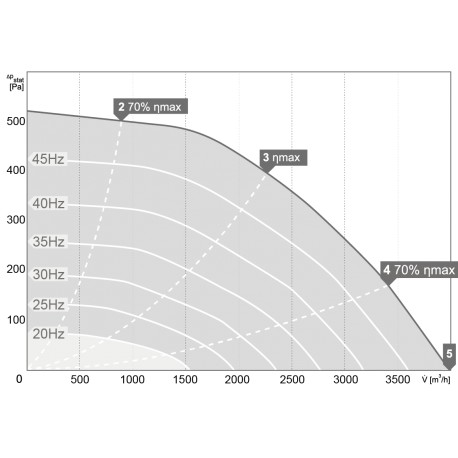

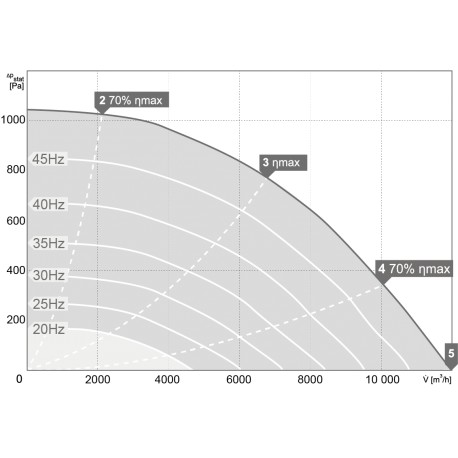

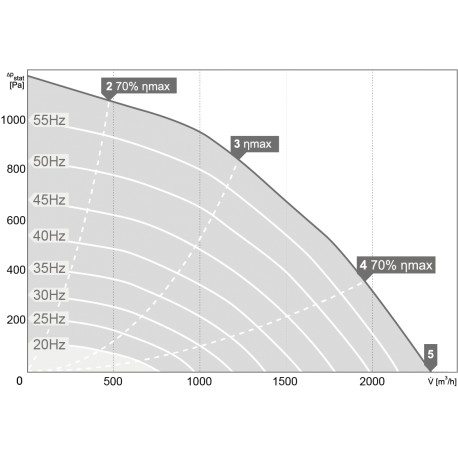

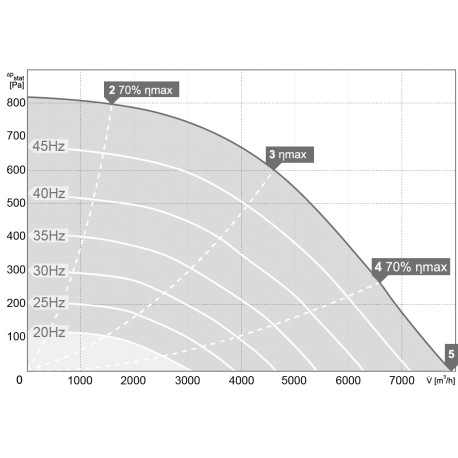

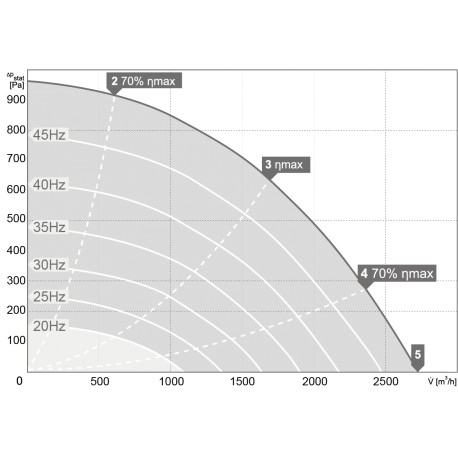

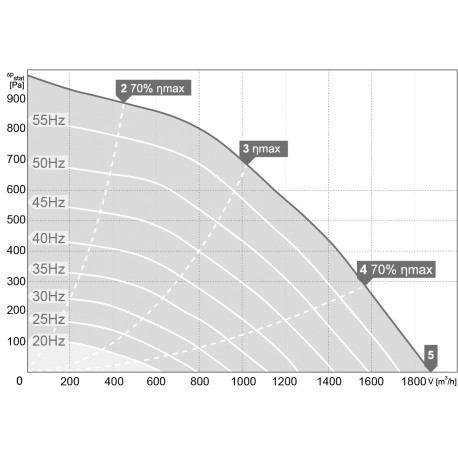

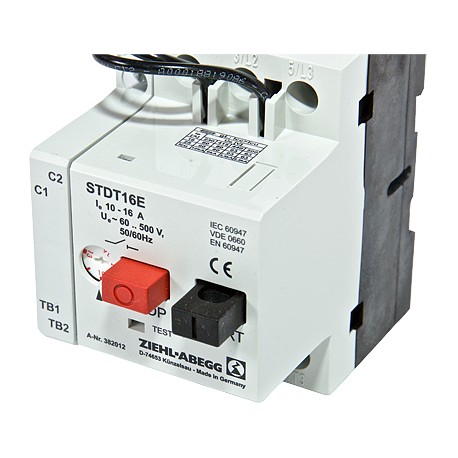

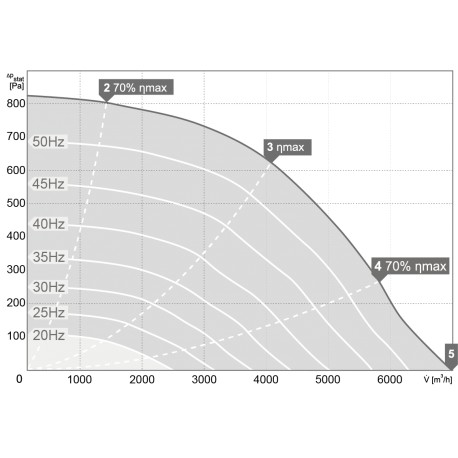

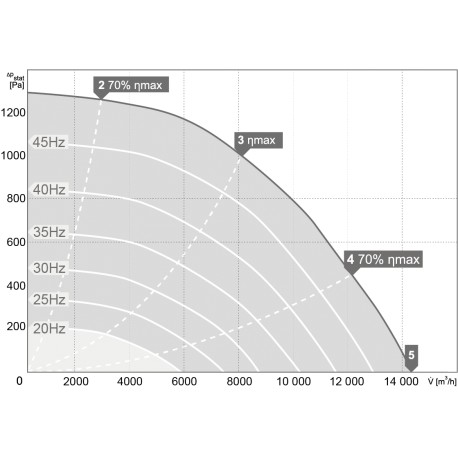

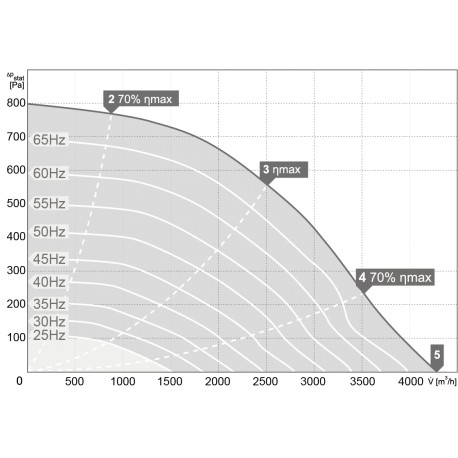

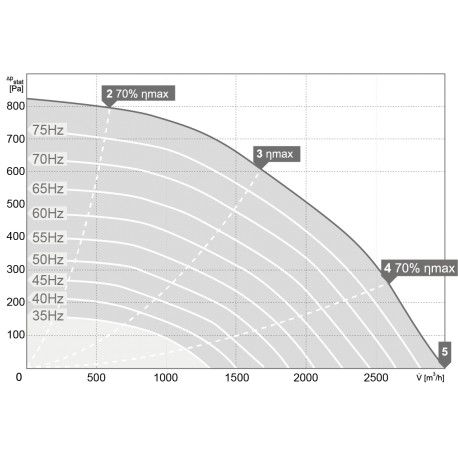

Prędkość obrotowa modeli z silnikami trójfazowymi (3x230Δ/3x400Y) może być kontrolowana przy pomocy przemienników częstotliwości w zakresach podanych w tabeli danych technicznych oraz wykresach doboru. Zabezpieczenie termiczne silnika musi być zrealizowane poprzez urządzenia ochronne typu przekaźnik przeciążeniowy, wyłącznik silnikowy lub poprzez przemiennik częstotliwości. Nastawa wyzwalacza termicznego urządzeń ochronnych musi być dostosowana do rzeczywistych parametrów pracy wentylatora i nie wyższa niż wartość maksymalnego natężenia prądu (Imax) dla wentylatora. Połączenie elektryczne należy wykonać za pomocą zintegrowanego wyłącznika serwisowego. W przypadku bezpośredniego podłączenia silników trójfazowych do sieci należy zabezpieczyć je stosując wyłączniki silnikowe z wbudowanym wyzwalaczem zwarciowym i przeciążeniowym.
