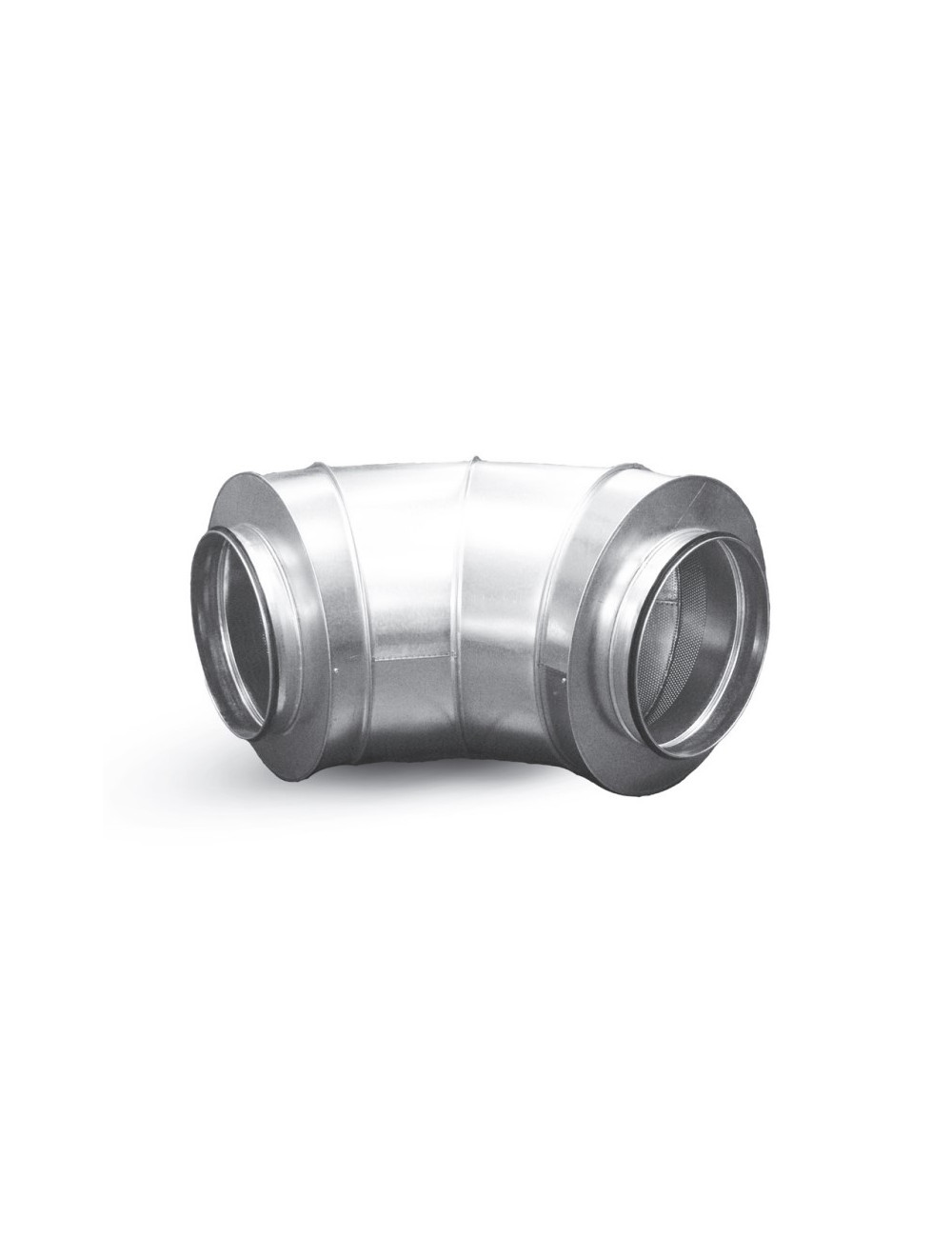

Kolano tłumiące BSIL – skuteczna redukcja hałasu w ciasnych przestrzeniach wentylacyjnych

Walka z hałasem generowanym przez wentylatory, rekuperatory oraz przepływające powietrze to jedno z kluczowych wyzwań przy projektowaniu i wykonawstwie systemów HVAC. Często zdarza się jednak, że ograniczona przestrzeń w szachtach, nad sufitami podwieszanymi lub w maszynowniach uniemożliwia montaż standardowych, długich tłumików prostych (np. typu SIL). Rozwiązaniem tego problemu jest **opatentowane kolano tłumiące serii BSIL**.

Urządzenie to pełni podwójną funkcję w instalacji wentylacyjnej: realizuje wymaganą zmianę kierunku prowadzenia trasy kanałów o 90 stopni, jednocześnie działając jako wysoce efektywny tłumik akustyczny. Dzięki temu oszczędzasz cenne miejsce montażowe, redukujesz liczbę potrzebnych kształtek oraz minimalizujesz czas i koszty robocizny.

Innowacyjna konstrukcja i najwyższa jakość wykonania

Konstrukcja kolana tłumiącego BSIL opiera się na zaawansowanej technologii scalania elementów tłumiących:

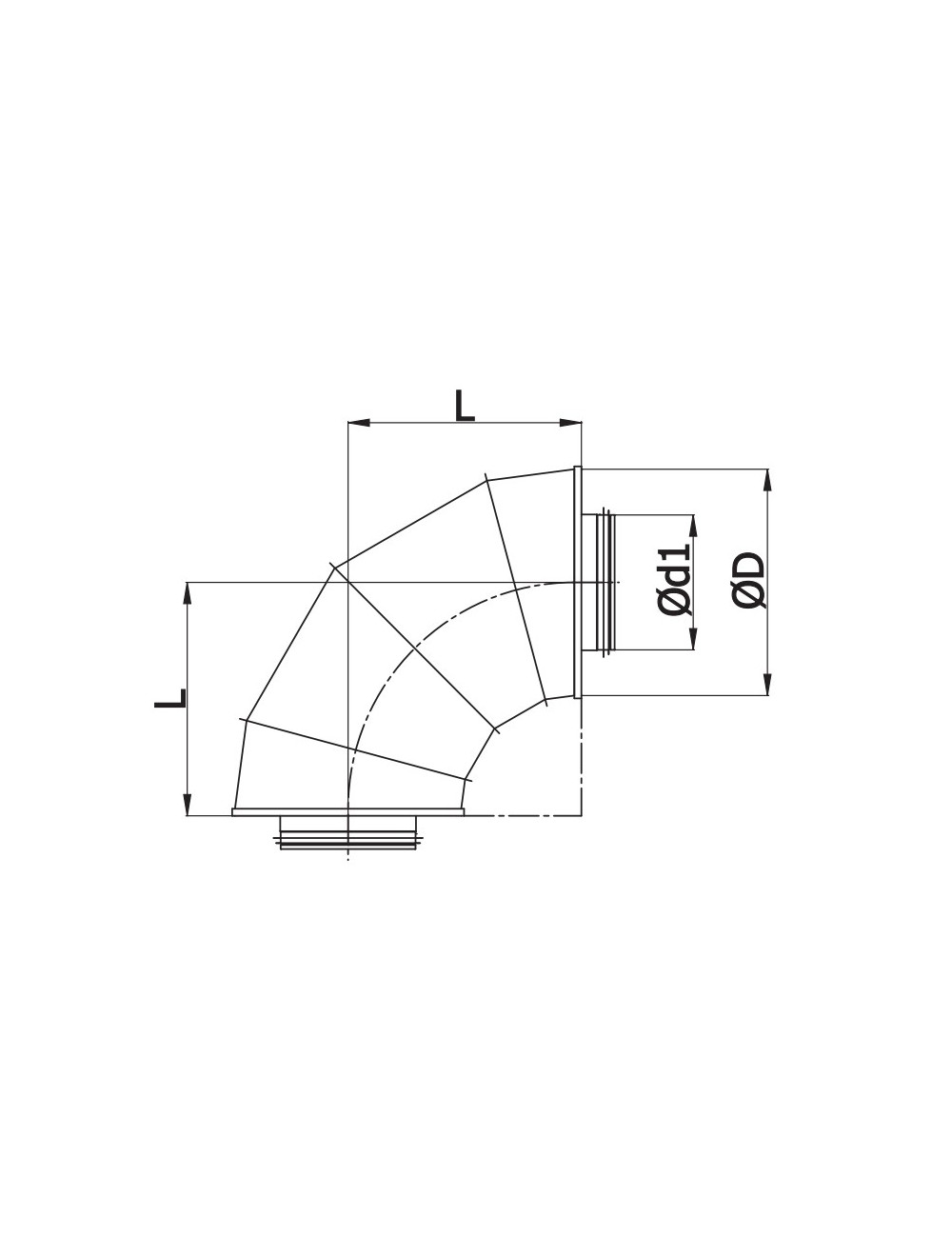

• Konstrukcja dwupłaszczowa: Tłumik powstaje z dwóch precyzyjnie połączonych kolan – zewnętrznego (pełnego) oraz wewnętrznego (perforowanego).
• Wkład perforowany: Łuk wewnętrzny wykonany jest z perforowanej blachy stalowej ocynkowanej, która pozwala fali dźwiękowej swobodnie przenikać do wnętrza warstwy tłumiącej.
• Zabezpieczenie przed porywaniem włókien: Przestrzeń między płaszczami wypełnia elastyczna **wełna szklana z kręgu**, która została fabrycznie odizolowana specjalną, gęstą tkaniną techniczną. Zapobiega ona wsysaniu oraz porywaniu drobin materiału izolacyjnego do wnętrza strumienia powietrza wentylacyjnego, dbając o absolutną czystość nawiewu.
• Szczelność i montaż: Kształtki do średnicy Ø315 mm włącznie oraz od Ø355 mm wzwyż dostarczane są w technologii **SPIRAL® system** z fabrycznymi uszczelkami z gumy EPDM (NSL), gwarantując najwyższą klasę szczelności instalacji bez użycia mas uszczelniających.

Warianty izolacji – dopasowane do Twoich potrzeb

Tłumiki z serii BSIL produkowane są w dwóch wariantach grubości izolacji akustycznej, co pozwala na optymalny dobór parametrów w zależności od natężenia hałasu i wymagań projektowych:

• Izolacja 50 mm: Dostępna dla średnic nominalnych: Ø125, Ø160, Ø200, Ø250, Ø315 mm. Doskonała do standardowych instalacji domowych i rekuperacji.
• Izolacja 100 mm: Dostępna dla średnic nominalnych: Ø125, Ø160, Ø200, Ø250, Ø315, Ø400, Ø500, Ø630 mm. Przeznaczona do obiektów o podwyższonych rygorach akustycznych i instalacji przemysłowych.

Wszystkie parametry oraz skuteczność redukcji dźwięku (w pasmach od 125 Hz do 8000 Hz) są w pełni weryfikowane i mierzone zgodnie z restrykcyjnymi wytycznymi instytutu GLSM.

Wykonania specjalne – dopasowanie materiałowe na zamówienie

Standardowo kolana BSIL wykonywane są w całości z wysokiej jakości blachy ocynkowanej. Jeżeli jednak Twoja inwestycja stawia przed instalacją specyficzne wymagania chemiczne, higieniczne lub środowiskowe, oferujemy wykonanie tłumików z materiałów alternatywnych (przykład oznaczenia):

• BSIL-...-... – Wersja standardowa z blachy ocynkowanej ogniowo.
• BSIL-K-...-... – Wersja kwasoodporna, wykonana ze stali nierdzewnej gatunku 1.4301 / 304 (idealna do gastronomii i laboratoriów).
• BSIL-K-...-...-316L – Wersja o najwyższej odporności chemicznej ze stali kwasoodpornej 1.4404 / 316L (przemysł chemiczny, farmaceutyczny, środowiska agresywne).
• BSIL-A-...-... – Wersja lekka, wykonana w całości z blachy aluminiowej.

Fachowe doradztwo i wsparcie techniczne

Dobór odpowiedniego tłumika akustycznego wymaga przeanalizowania charakterystyki częstotliwościowej dźwięku generowanego przez źródło hałasu. Jeśli nie jesteś pewien, czy wybrać izolację 50 mm czy 100 mm, bądź potrzebujesz pomocy w przeliczeniu oporów miejscowych (strat ciśnienia) dla kolana BSIL w swoim projekcie – jesteśmy do Twojej dyspozycji.

Nasi doradcy techniczni pomogą dobrać odpowiednią średnicę oraz materiał wykonania. Zadzwoń bezpośrednio pod numer: 690 912 712, aby uzyskać fachowe wsparcie inżynieryjne, indywidualną wycenę inwestycyjną oraz sprawdzić dostępność interesujących Cię wariantów na magazynie.
