Turbowent hybrydowy podstawa kwadratowa TH

Wybierz wersję produktu
Model
Wydajność (m3/h)
Cena netto
TH150CHAL-PK*
DostępnyDostępny
197
818,40 zł
TH150CHCH-PK*
DostępnyDostępny
197
882,90 zł
TH150ML-PK*
DostępnyDostępny
197
900,10 zł
TH200CHAL-PK
DostępnyDostępny
373
884,30 zł
TH200CHCH-PK*
DostępnyDostępny
373
982,40 zł
TH200ML-PK*
DostępnyDostępny
373
992,30 zł
Brutto

Zastosowanie

  • do wspomagania wentylacji grawitacyjnej wywiewnej
  • kiedy występują zawirowania powietrza na wylocie komina spowodowane jego niekorzystnym usytuowaniem
  • przy niekorzystnej konfiguracji terenu, silnych i częstych wiatrach (II i III strefa obciążenia wiatrem)
  • kiedy brak jest ustabilizowanego ciągu kominowego lub jest on zbyt mały
  • do budowy systemów wentylacji hybrydowej
  • kiedy brak jest ustabilizowanego ciągu kominowego lub jest on zbyt mały

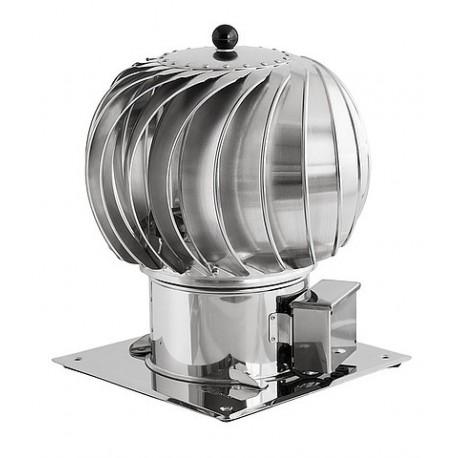

Obrotowa nasada kominowa TURBOWENT HYBRYDOWY jest urządzeniem dynamicznie wykorzystującym siłę wiatru do wspomagania ciągu kominowego, dodatkowo wyposażonym w silnik bezszczotkowy małej mocy do jego skutecznej stabilizacji. Montuje się ją na wylotach kominów wentylacyjnych o działaniu grawitacyjnym.

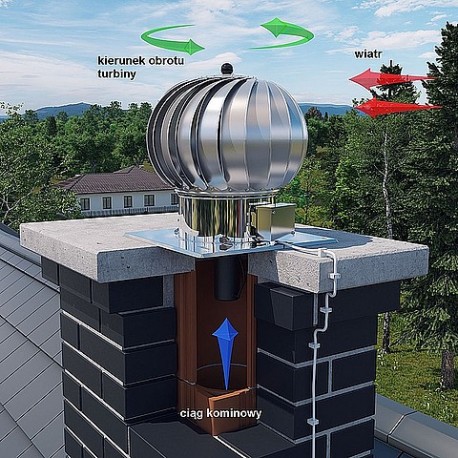

Niezależnie od kierunku, siły i rodzaju wiatru, turbina nasady obraca się zawsze w jedną i tę samą stronę wytwarzając podciśnienie w króćcu dolotowym nasady, co w efekcie powoduje wzrost natężenia przepływu powietrza w przewodach.Jeśli wiejący wiatr nie jest na tyle silny by uzyskać prędkość obrotową ustawioną na sterowniku, silnik elektryczny dopędza nasadę do zadanej prędkości, jeśli jest zbyt mocny, silnik ogranicza prędkość obrotową. W sytuacji, gdy wiejący wiatr jest wystarczający dla zapewnienia właściwej prędkości obrotowej TURBOWENT HYBRYDOWY działa jak zwykła nasada wiatrowa, a pobór energii elektrycznej jest minimalny.
Nasadę montuje się na wylotach kominowych wentylacji grawitacyjnej, szczególnie w budownictwie jedno i wielorodzinnym.

Wentylacja hybrydowa to system bazujący na przewodach grawiracyjnych wspomagany pracą urządzeń mechanicznych. W systemie wentylacji Hybrydowej Darco głównym regulatorem wydajności jest nasada hybrydowa. To ona zapewnia prawidłowy ciąg kominowy i dzięki możliwości regulacji prędkości obrotowej pozwala na ustawienie pożądanej wydajności pionu wentylacyjnego.

Informacje techniczne

Dostępne średnice dolotowe: 150, 200 [mm]

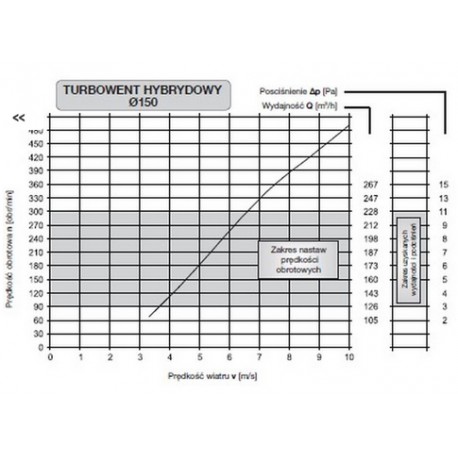

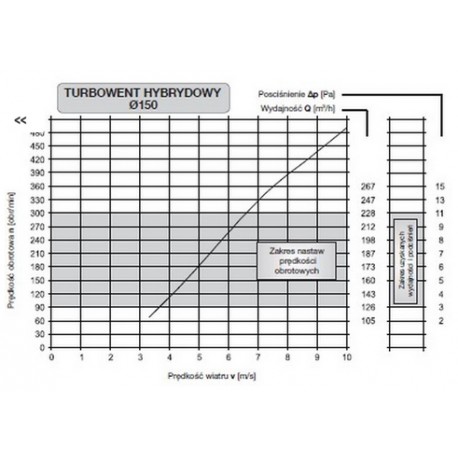

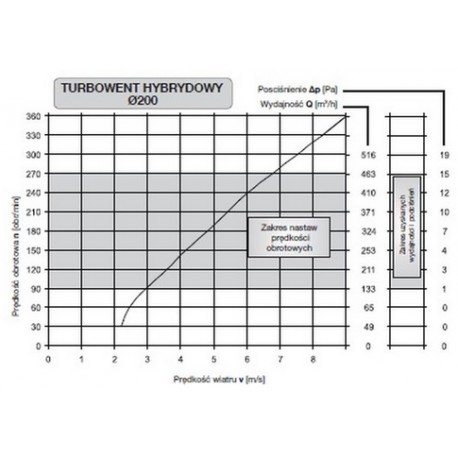

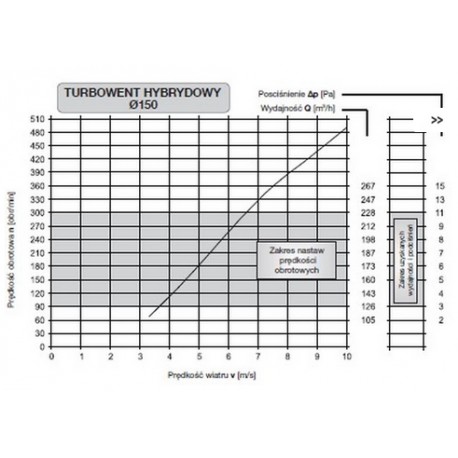

Zakres prędkości obrotowej: 90 - 300 [obr/min] ( dla fi200: 90-270)
Maksymalna wydajność: dla fi150: 197 [m3/h] , dla fi200: 373 [m3/h]
Moc znamionowa przy maks. wydajności dla fi150: 3.9 [W], dla fi200: 6.8 [W]
Moc akustyczna: 26 [dB]

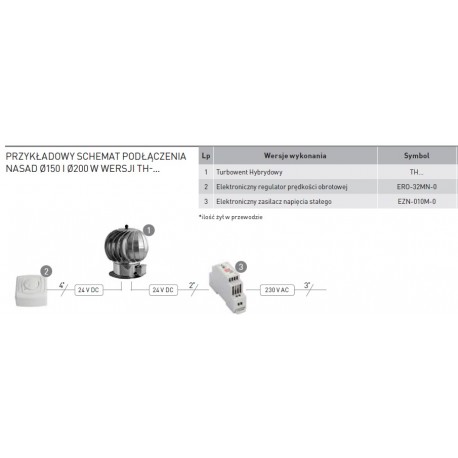

Zasilanie i Sterowanie Zobacz Sterowanie i Zasilanie
Wersje wykonania: Zobacz kartę katalogową
Wersje materiałowe: Zobacz kartę katalogową
Układ obrotowy: łożyska toczne
Gwarancja: 2 lata

Wykonanie:

Turbina aluminiowa Podstawa - bl. chromoniklowa - TH...CHAL

Turbina aluminiowa malowana Podstawa - bl. chrom malowana - TH...ML

Turbina bl. chromoniklowa Podstawa - bl. chromoniklowa - TH...CHCH

Waga (kg)
2,6
Napięcie (V)
230 - zasilacz 24VDC
Wydajność (m3/h)
197
plakietka w narożniku "wysyłka 24h"
tak
Moc (W)
3.9
Poziom hałasu (dB(A)/3m)
25
Pobór prądu (kWh)
0,3A (max)
Maksymalna temperatura pracy (C)
60
Minimalna temperatura pracy (C)
-20
Ilość obrotów (obr./min)
90-300
Waga (kg)
2,6
Napięcie (V)
230 - zasilacz 24VDC
Wydajność (m3/h)
197
plakietka w narożniku "wysyłka 24h"
tak
Moc (W)
3.9
Poziom hałasu (dB(A)/3m)
25
Pobór prądu (kWh)
0,3A (max)
Maksymalna temperatura pracy (C)
60
Minimalna temperatura pracy (C)
-20
Ilość obrotów (obr./min)
90-300
Waga (kg)
2,6
Napięcie (V)
230 - zasilacz 24VDC
Wydajność (m3/h)
197
plakietka w narożniku "wysyłka 24h"
tak
Moc (W)
3.9
Poziom hałasu (dB(A)/3m)
25
Pobór prądu (kWh)
0,3A (max)
Maksymalna temperatura pracy (C)
60
Minimalna temperatura pracy (C)
-20
Ilość obrotów (obr./min)
90-300
Waga (kg)
3
Napięcie (V)
230 - zasilacz 24VDC
Wydajność (m3/h)
373
plakietka w narożniku "wysyłka 24h"
tak
Moc (W)
6.8
Poziom hałasu (dB(A)/3m)
25
Pobór prądu (kWh)
0,3A (max)
Maksymalna temperatura pracy (C)
60
Minimalna temperatura pracy (C)
-20
Ilość obrotów (obr./min)
90-270
Waga (kg)
3
Napięcie (V)
230 - zasilacz 24VDC
Wydajność (m3/h)
373
plakietka w narożniku "wysyłka 24h"
tak
Moc (W)
6.8
Poziom hałasu (dB(A)/3m)
25
Pobór prądu (kWh)
0,3A (max)
Maksymalna temperatura pracy (C)
60
Minimalna temperatura pracy (C)
-20
Ilość obrotów (obr./min)
90-270
Waga (kg)
3
Napięcie (V)
230 - zasilacz 24VDC
Wydajność (m3/h)
373
plakietka w narożniku "wysyłka 24h"
tak
Moc (W)
6.8
Poziom hałasu (dB(A)/3m)
25
Pobór prądu (kWh)
0,3A (max)
Maksymalna temperatura pracy (C)
60
Minimalna temperatura pracy (C)
-20
Ilość obrotów (obr./min)
90-270
Symbol producenta

Waga (kg)
Napięcie (V)
Wydajność (m3/h)
plakietka w narożniku "wysyłka 24h"
Moc (W)
Poziom hałasu (dB(A)/3m)
Pobór prądu (kWh)
Maksymalna temperatura pracy (C)
Minimalna temperatura pracy (C)
Ilość obrotów (obr./min)
TH150CHAL-PK*
2,6
230 - zasilacz 24VDC
197
tak
3.9
25
0,3A (max)
60
-20
90-300
TH150CHCH-PK*
2,6
230 - zasilacz 24VDC
197
tak
3.9
25
0,3A (max)
60
-20
90-300
TH150ML-PK*
2,6
230 - zasilacz 24VDC
197
tak
3.9
25
0,3A (max)
60
-20
90-300
TH200CHAL-PK
3
230 - zasilacz 24VDC
373
tak
6.8
25
0,3A (max)
60
-20
90-270
TH200CHCH-PK*
3
230 - zasilacz 24VDC
373
tak
6.8
25
0,3A (max)
60
-20
90-270
TH200ML-PK*
3
230 - zasilacz 24VDC
373
tak
6.8
25
0,3A (max)
60
-20
90-270
Symbol producenta

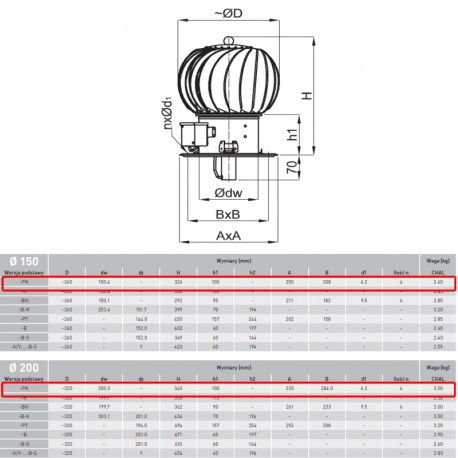

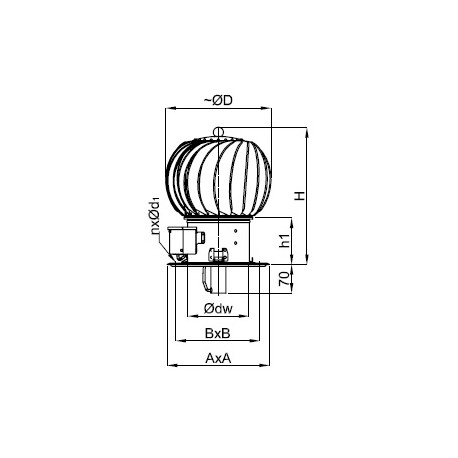

Szkic
A (mm)
B (mm)
dw (mm)
h1 (mm)
H (mm)
Średnica przyłącza Ø
d1 (mm)
D (mm)
TH150CHAL-PK*
TH150CHAL
250
208
150.4
100
326
150 - Turbina aluminiowa Podstawa-bl. chromoniklowa
6.2
~260
TH150CHCH-PK*
TH150CHCH*
250
208
150.4
100
326
150 - Turbina bl. chromoniklowa Podstawa-bl. chromoniklowa
6.2
~260
TH150ML-PK*
TH150ML*
250
208
150.4
100
326
150 - Turbina aluminiowa malowana Podstawa-bl. chrom malowana
6.2
~260
TH200CHAL-PK
TH200CHAL
330
284.0
200.0
100
340
200 - Turbina aluminiowa Podstawa-bl. chromoniklowa
6.2
~320
TH200CHCH-PK*
TH200CHCH*
330
284.0
200.0
100
340
200 - Turbina bl. chromoniklowa Podstawa-bl. chromoniklowa
6.2
~320
TH200ML-PK*
TH200ML*
330
284.0
200.0
100
340
200 - Turbina aluminiowa malowana Podstawa-bl. chrom malowana
6.2
~320
