Klapa przeciwpożarowa z zaworem CFDM-V – kompaktowa ochrona i estetyczne wykończenie

Zapewnienie bezpieczeństwa pożarowego w nowoczesnych budynkach wymaga instalacji urządzeń, które skutecznie odetną strefy objęte ogniem, zachowując przy tym estetyczny wygląd wnętrz. Moduł CFDM-V to innowacyjne, zintegrowane rozwiązanie łączące cechy motylkowej klapy przeciwpożarowej oraz zaworu wentylacyjnego (anemostatu) w jednej, wspólnej obudowie. Stanowi doskonałą, bardziej kompaktową i bezpieczniejszą alternatywę dla klasycznych przeciwpożarowych zaworów odcinających.

Główne zalety i innowacyjna konstrukcja motylkowa

Sercem modułu jest sprawdzona klapa odcinająca CFDM, która charakteryzuje się unikalnymi parametrami technicznymi:

• Minimalne opory powietrza: Dzięki zastosowaniu dwuskrzydłowej, motylkowej przegrody odcinającej, klapa generuje bardzo niskie opory przepływu, co bezpośrednio przekłada się na cichszą i bardziej energooszczędną pracę instalacji wentylacyjnej.
• Zmniejszone gabaryty: Połączenie zaworu i klapy w jednym korpusie pozwala zaoszczędzić cenne miejsce w przestrzeni podsufitowej oraz ułatwia planowanie tras kanałów wentylacyjnych.
• Wysoka odporność ogniowa: Moduł CFDM-V oferuje doskonałe parametry bezpieczeństwa, zapewniając klasyfikację ogniową na poziomie aż do EIS 120 lub EIS 60 (w zależności od wybranego wariantu).

Warianty wyzwalaczy i sygnalizacji położenia

Moduł dostosowany jest do różnych wymagań systemów automatyki budynkowej (BMS) i systemów oddymiania/napowietrzania:

• Wersja 01 (Topik): Standardowe wyzwalanie mechaniczne za pomocą bezpiecznika topikowego, który reaguje na wzrost temperatury w kanale do 72°C.
• Wersja 11 (Topik + krańcówka): Wyzwalacz termiczny doposażony w jeden wyłącznik krańcowy, który wysyła sygnał o zamknięciu przegrody do centrali pożarowej.
• Wersja 15 (Topik + 2x krańcówka): Pełna informacja zwrotna – układ wyposażony w dwa wyłączniki krańcowe, sygnalizujące zarówno stan pełnego otwarcia, jak i pełnego zamknięcia klapy.

Wszechstronny montaż i wersje nawiewne/wywiewne

Urządzenie zostało zaprojektowane z myślą o prostym i szybkim montażu bezpośrednio w przegrodach oddzielenia pożarowego (ścianach działowych, stropach czy sufitach podwieszanych). Instalacja przebiega analogicznie do standardowych klap odcinających – po osadzeniu modułu w otworze, szczelinę montażową wypełnia się dedykowaną zaprawą lub materiałem ogniochronnym.

Moduł CFDM-V dopasujesz do funkcji danego pomieszczenia dzięki dwóm wersjom funkcjonalnym:

• Wersja KN (Zawór nawiewny): Wyposażona w estetyczny talerzyk nawiewny, optymalizujący strugę świeżego powietrza wtłaczanego do pokoju.
• Wersja KW (Zawór wywiewny): Dedykowana do wyciągu zużytego powietrza z łazienek, kuchni czy korytarzy.

Pełny typoszereg średnic i fachowe doradztwo

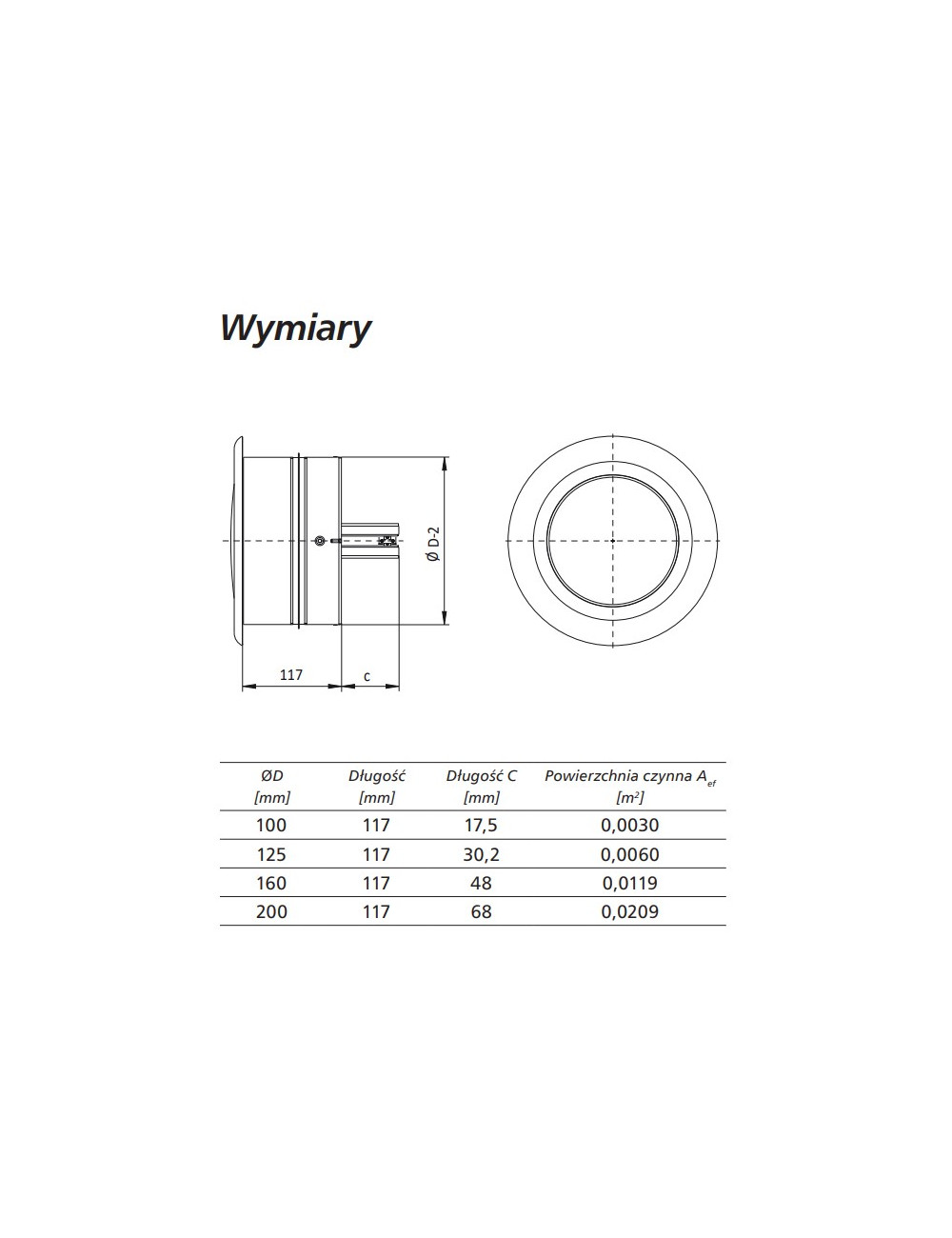

Moduły CFDM-V dostarczamy w najpopularniejszych średnicach instalacyjnych: Ø100, Ø125, Ø160 oraz Ø200 mm. Solidna konstrukcja i precyzyjne wykonanie gwarantują bezawaryjne działanie i łatwy serwis.

Chcesz dobrać odpowiednią klasę odporności ogniowej (EIS 60 czy EIS 120) do projektu swojego budynku? Potrzebujesz wersji z krańcówkami do podłączenia pod centralę SAP? Skontaktuj się z naszym działem technicznym. Pomożemy Ci skompletować i wycenić zamówienie! Zadzwoń do nas: 690 912 712.
