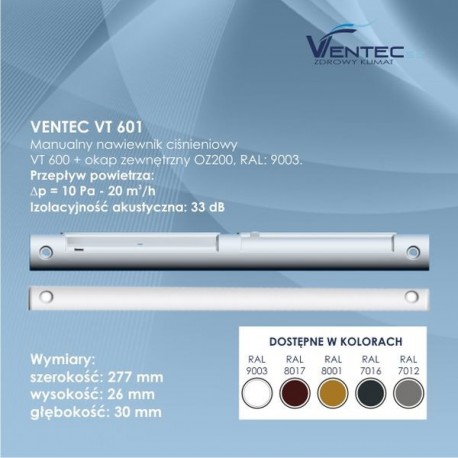

ZASTOSOWANIE

Manualny nawiewnik ciśnieniowy VT 601, jest urządzeniem, które w sposób kontrolowany zapewnia prawidłowy dopływ powietrza do pomieszczeń. Zgodnie z oceną wg PN-83/B-03430/Az3 nawiewnik VT 601 ma zastosowanie w wentylacji mechanicznej, grawitacyjnej i hybrydowej, jako elementem systemu wentylacji okiennej. Nawiewnik sterowany jest manualnie i nie wymaga jakiegokolwiek zasilania.

ZASADA DZIAŁANIA

Regulator nawiewnika VT 601 wyposażony jest w dwie niezależne przepustnice umożliwiające manualną regulację przepływu powietrza, zapobiegając w ten sposób nadmiernej jego wymianie. Dodatkowym elementem nawiewnika VT 601 jest czerpnia, której zadaniem jest ochrona przed wodą opadową i owadami.

BUDOWA

Manualny nawiewnik ciśnieniowy VT 601 wykonany jest z wysokiej jakości tworzywa sztucznegoABS firmy SAMSUNG  i składa się z:

• Regulator przepływu w kolorz RAL 9003 – 1 szt.
• Czerpnia w kolorz RAL 9003 – 1 szt.
• Do zestawu dołączone są wkręty - 4 szt.

SPOSÓB MONTAŻU

Manualne nawiewniki ciśnieniowe VT 601 przeznaczone są do montażu w górnych, poziomych elementach konstrukcyjnych stolarki okiennej i drzwiowej w następujący sposób:

STOLARKA PCV:

• Wyfrezować otwory w przylgach ramiaka skrzydła i ramy okiennej zgodnie z dokumentacją techniczną
• Zamocować za pomocą wkrętów czerpnię do ramy okna (zewnątrz)
• Zamocować za pomocą wkrętów regulator przepływu do ramiaka skrzydła (wewnątrz)

STOLARKA DREWNIANA:

• Wyfrezować otwory bezpośrednio w ramiaku skrzydła zgodnie z dokumentacją techniczną
• Zamocować za pomocą wkrętów czerpnię do ramiaka skrzydła (zewnątrz)
• Zamocować za pomocą wkrętów regulator przepływu do ramiaka skrzydła (wewnątrz)

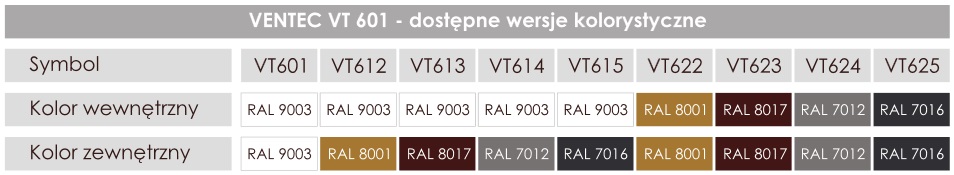

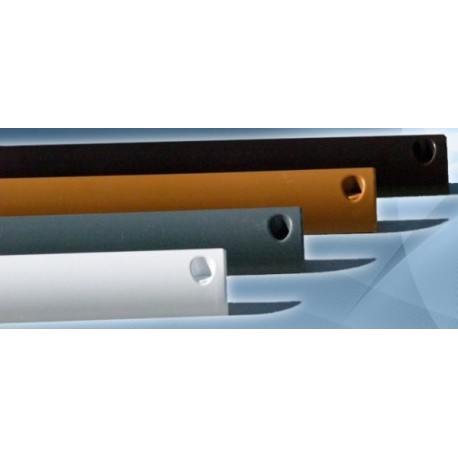

Nawiewniki dostępne w różnych wersjach kolorystycznych.

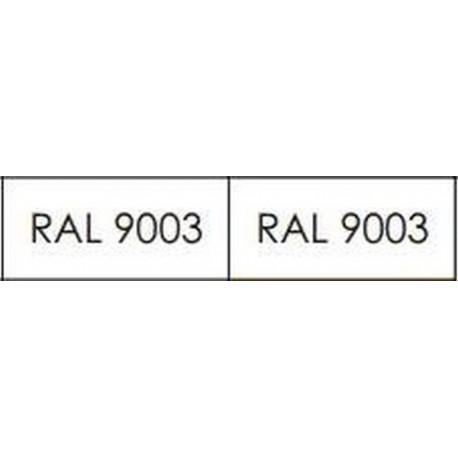

WEWNĄTRZ / NA ZEWNĄTRZ

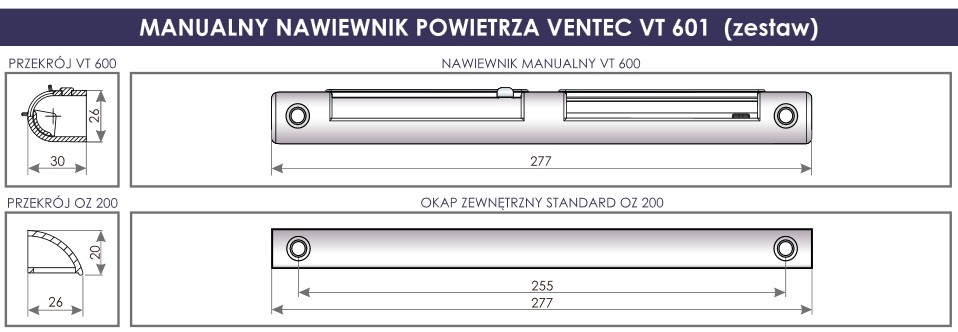

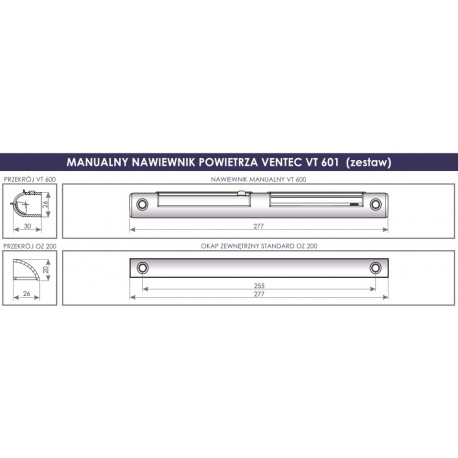

WYMIARY
