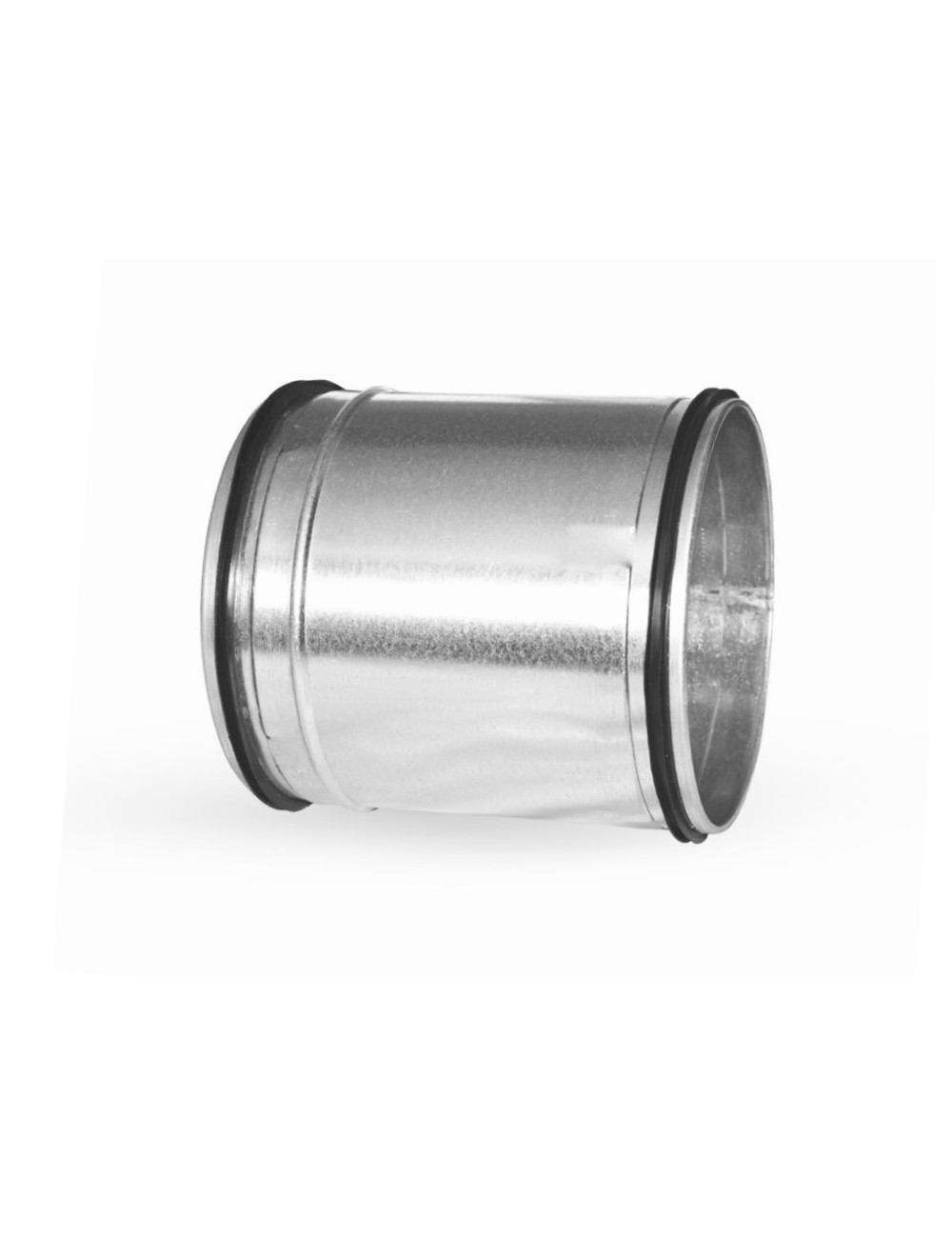

Złączka nyplowa przedłużona SNSL z uszczelką EPDM – zaawansowana kompensacja wydłużeń i niezawodność systemów HVAC

Współczesne systemy wentylacji mechanicznej, klimatyzacji, rekuperacji oraz odciągów przemysłowych stawiają przed projektantami i instalatorami wysokie wymagania w zakresie szczelności, trwałości oraz elastyczności konstrukcji. Sztywne rurociągi wentylacyjne poddawane są nieustannym obciążeniom dynamicznym, wibracjom pochodzącym od central wentylacyjnych oraz naprężeniom wynikającym z dobowych i sezonowych zmian temperatur. Doskonałą odpowiedzią na te wyzwania jest przedłużona złączka nyplowa serii SNSL z fabryczną uszczelką z gumy EPDM. Ta specjalistyczna kształtka została zaprojektowana z myślą o ułatwieniu montażu w trudnych warunkach geometrycznych oraz jako element czynnie współpracujący z instalacją w celu niwelowania naprężeń mechanicznych.

Dzięki swojej unikalnej, wydłużonej konstrukcji (dostępnej w długościach nominalnych 150, 200, 300 oraz 500 mm), nypel ten eliminuje konieczność kłopotliwego i nieestetycznego sztukowania krótkich odcinków rur spiralnych (SPIRO), co bezpośrednio przekłada się na mniejsze opory przepływu powietrza oraz estetyczny wygląd całej sieci.

Funkcja kompensatora termicznego i montaż między-stropowy

Częstym błędem przy budowie rozległych instalacji HVAC jest ignorowanie zjawiska rozszerzalności termicznej materiałów. Kanały wentylacyjne transportujące powietrze o zmiennej temperaturze (np. powietrze zewnętrzne w zimie lub gorące powietrze poprodukcyjne) nieustannie zmieniają swoją długość liniową, co w skrajnych przypadkach prowadzi do rozszczelnienia połączeń, deformacji rur lub uszkodzenia zawieszeń. Złączka przedłużona SNSL działa jak aktywny kompensator długości kanału wentylacyjnego.

Jej wydłużony korpus pozwala na swobodne, kontrolowane przemieszczanie się krawędzi kanału wzdłuż osi złączki, amortyzując zmiany wymiarowe wywołane temperaturą. Ponadto, produkt ten jest niezastąpiony w instalacjach pionowych – podczas przejść przewodów wentylacyjnych pomiędzy stropami – gdzie przejmuje na siebie naprężenia konstrukcyjne budynku, a także w miejscach, w których konieczne jest precyzyjne odizolowanie drgań i zachowanie elastyczności osiowej.

Niezbędny element przy klapach przeciwpożarowych i pracach serwisowych

Złączki przedłużone SNSL stanowią idealne połączenie montażowe przy klapach przeciwpożarowych (PPOŻ). Przepisy budowlane oraz wytyczne producentów zabezpieczeń ogniochronnych często wymagają stosowania połączeń elastycznych lub łatwo demontowalnych bezpośrednio przed i za regulacyjną armaturą odcinającą. W przypadku pożaru, złączka SNSL zapobiega przenoszeniu sił zginających i rozciągających ze zdeformowanych od gorąca kanałów na korpus klapy przeciwpożarowej, gwarantując jej prawidłowe zadziałanie.

Z drugiej strony, nypel SNSL to kluczowe narzędzie dla ekip serwisowych. W przypadku modernizacji lub awarii istniejącej sieci, gdy konieczne jest wycięcie i wymiana zużytego, zanieczyszczonego lub skorodowanego fragmentu rurociągu, konstrukcja złączki SNSL pozwala na jej głębokie wsunięcie w głąb istniejącego kanału, bezproblemowe wprowadzenie nowego odcinka naprawczego i ponowne rozsunięcie kształtki do pozycji blokującej – bez potrzeby demontażu całych linii wentylacyjnych.

Podwójna uszczelka z gumy EPDM – gwarancja najwyższej klasy szczelności D

Każda złączka z serii SNSL wyposażona jest w profilowaną, podwójną uszczelkę z gumy EPDM (etylowo-propylenowo-dienowej). Uszczelka siada fabryczne mocowanie w specjalnych rowkach na końcach nypla, co całkowicie eliminuje ryzyko jej zsunięcia lub podwinięcia podczas wsuwania w rurę SPIRO. Guma EPDM charakteryzuje się wybitną odpornością na starzenie, działanie ozonu, promieniowanie UV oraz szeroki zakres temperatur (od -40°C do nawet +120°C).

Połączenie nyplowe z uszczelką zapewnia najwyższą klasę szczelności instalacji (Klasa D wg normy PN-EN 12237) natychmiast po wsunięciu, bez konieczności stosowania dodatkowych płynnych mas uszczelniających, silikonów czy taśm dekarskich. Zmniejsza to koszty materiałowe oraz skraca czas pracy instalatora na budowie o kilkadziesiąt procent.

Pełna specyfikacja materiałowa – dopasowanie do każdego środowiska

Aby sprostać ekstremalnym wymaganiom w różnych gałęziach przemysłu i architektury, typoszereg złączek SNSL produkowany jest w pięciu wyspecjalizowanych wariantach materiałowych. Przy zamówieniu prosimy o posługiwanie się odpowiednim indeksem:

• SNSL-...-... (Blacha ocynkowana): Wersja bazowa wykonana ze stali ocynkowanej ogniowo w powłoce Z275. To optymalny wybór do standardowych systemów klimatyzacyjnych, wentylacji bytowej w budownictwie wielorodzinnym, obiektach biurowych, handlowych oraz w domowych instalacjach rekuperacji. Zapewnia doskonałą ochronę antykorozyjną w normalnych warunkach eksploatacji.
• SNSL-K-...-... (Blacha kwasoodporna 1.4301 / AISI 304): Kształtka wyprodukowana ze stali nierdzewnej austenitycznej. Dedykowana do miejsc o podwyższonych rygorach sanitarno-higienicznych, takich jak kuchnie profesjonalne, obiekty gastronomiczne, przemysł spożywczy, przetwórstwo mięsne oraz laboratoria. Jest w pełni odporna na działanie wilgoci i powszechnych organicznych substancji chemicznych.
• SNSL-K-...-...-316L (Blacha kwasoodporna 1.4404 / AISI 316L z molibdenem): Najbardziej zaawansowana odmiana stali kwasoodpornej o obniżonej zawartości węgla i dodatku molibdenu. Charakteryzuje się ekstremalną odpornością na korozję wżerową i szczelinową w środowiskach silnie agresywnych. Idealna do stosowania w przemyśle chemicznym, farmaceutycznym, petrochemicznym, na platformach wiertniczych, w instalacjach morskich oraz w wentylacji hal basenowych, gdzie występuje wysokie stężenie związków chloru.
• SNSL-A-...-... (Blacha aluminiowa AW-1050A H24): Wersja wykonana z czystego aluminium o podwyższonej twardości. Główną zaletą tego wariantu jest bardzo niska masa własna (redukcja wagi o ok. 60-65% w porównaniu do stali), co pozwala na budowę lekkich instalacji napowietrznych i zmniejsza obciążenie konstrukcyjne stropów. Aluminium cechuje się także naturalną, wysoką odpornością na warunki atmosferyczne.
• SNSL-CU-...-... (Blacha miedziana M1E z4): Produkt premium wykonany z blachy miedzianej o najwyższej czystości. Stosowany w luksusowych aranżacjach architektonicznych o charakterze loftowym lub prestiżowym, gdzie instalacja wentylacyjna pozostaje widoczna i pełni funkcję dekoracyjną. Ze względu na naturalne właściwości miedzi, złączki te sprawdzają się również w niszowych, specjalistycznych instalacjach medycznych i uzdrowiskowych.

Kompleksowe doradztwo techniczne i oferta hurtowa

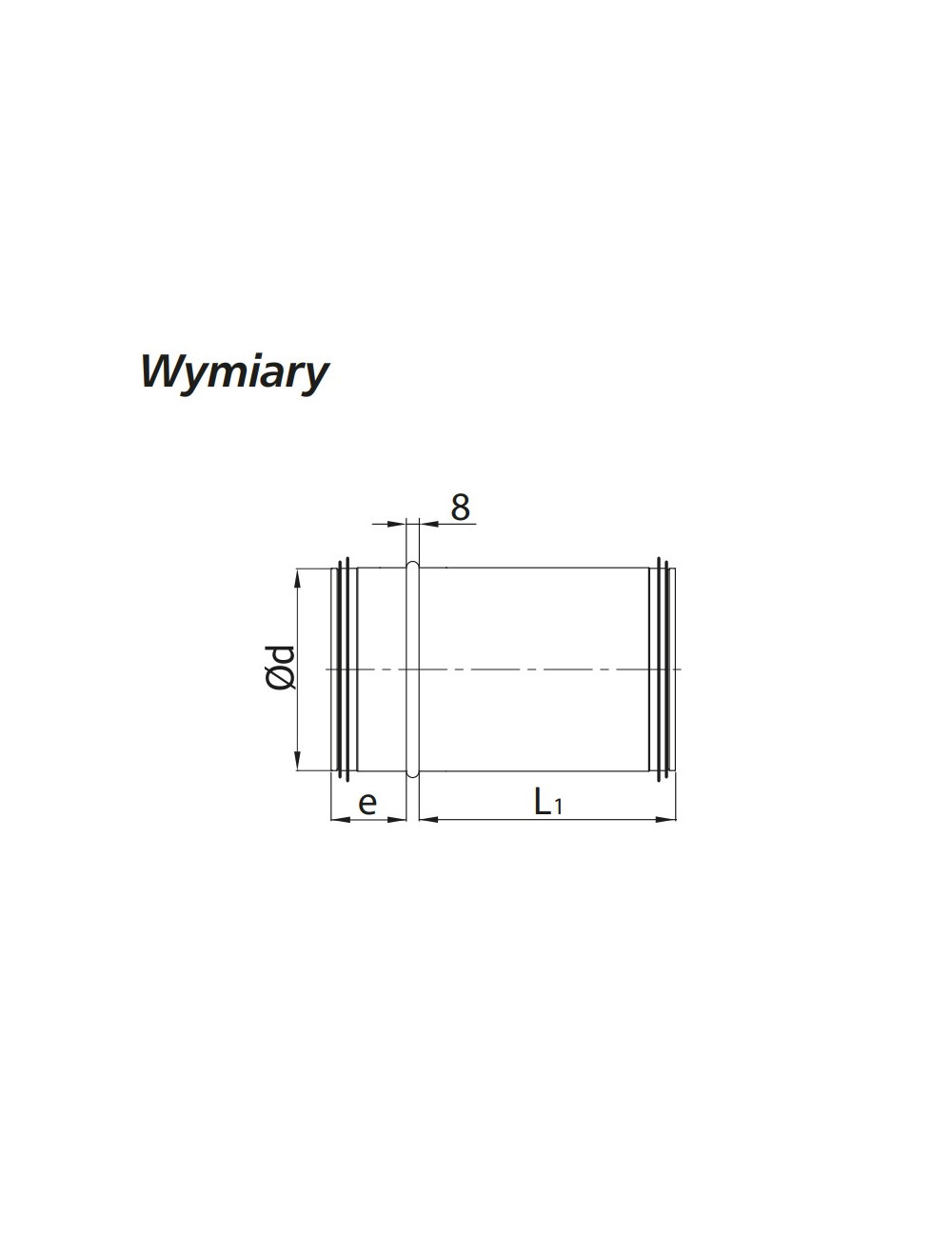

Pełna oferta średnic od 80 mm do aż 630 mm pozwala na bezproblemowe zintegrowanie przedłużek z dowolnym projektem technologicznym. Każda złączka posiada precyzyjnie wykonane przetłoczenie ograniczające (szerokość ogranicznika e), co gwarantuje powtarzalność montażu i stabilne osadzenie w rurze.

Szukasz pewnego dostawcy komponentów HVAC dla swojej inwestycji? Potrzebujesz nietypowego wykonania materiałowego lub pomocy w wyliczeniu zapotrzebowania? Nasi inżynierowie sprzedaży są do Twojej dyspozycji. Zadzwoń bezpośrednio pod numer: 690 912 712, aby skonsultować parametry techniczne, ustalić indywidualne, wysokie rabaty handlowe i otrzymać spersonalizowaną ofertę cenową wraz z gwarancją szybkiej wysyłki.
