Zawór zwrotny jednokierunkowy kanałowy ZZ-CH

Wybierz wersję produktu
Model
Waga (kg)
Cena netto
WK-ZZ080-CH
DostępnyDostępny
0.16
26,35 zł
WK-ZZ100-CH
DostępnyDostępny
0.20
28,82 zł
WK-ZZ110-CH
DostępnyDostępny
0.23
30,60 zł
WK-ZZ120-CH
DostępnyDostępny
0.28
32,13 zł
WK-ZZ125-CH
DostępnyDostępny
0.30
32,89 zł
WK-ZZ130-CH
DostępnyDostępny
0.31
33,83 zł
WK-ZZ140-CH
DostępnyDostępny
0.38
36,13 zł
WK-ZZ150-CH
DostępnyDostępny
0.40
38,25 zł
WK-ZZ160-CH
DostępnyDostępny
0.47
40,38 zł
WK-ZZ180-CH
DostępnyDostępny
0.60
52,36 zł
WK-ZZ200-CH
DostępnyDostępny
0.72
55,76 zł
WK-ZZ250-CH
DostępnyDostępny
1.13
187,00 zł

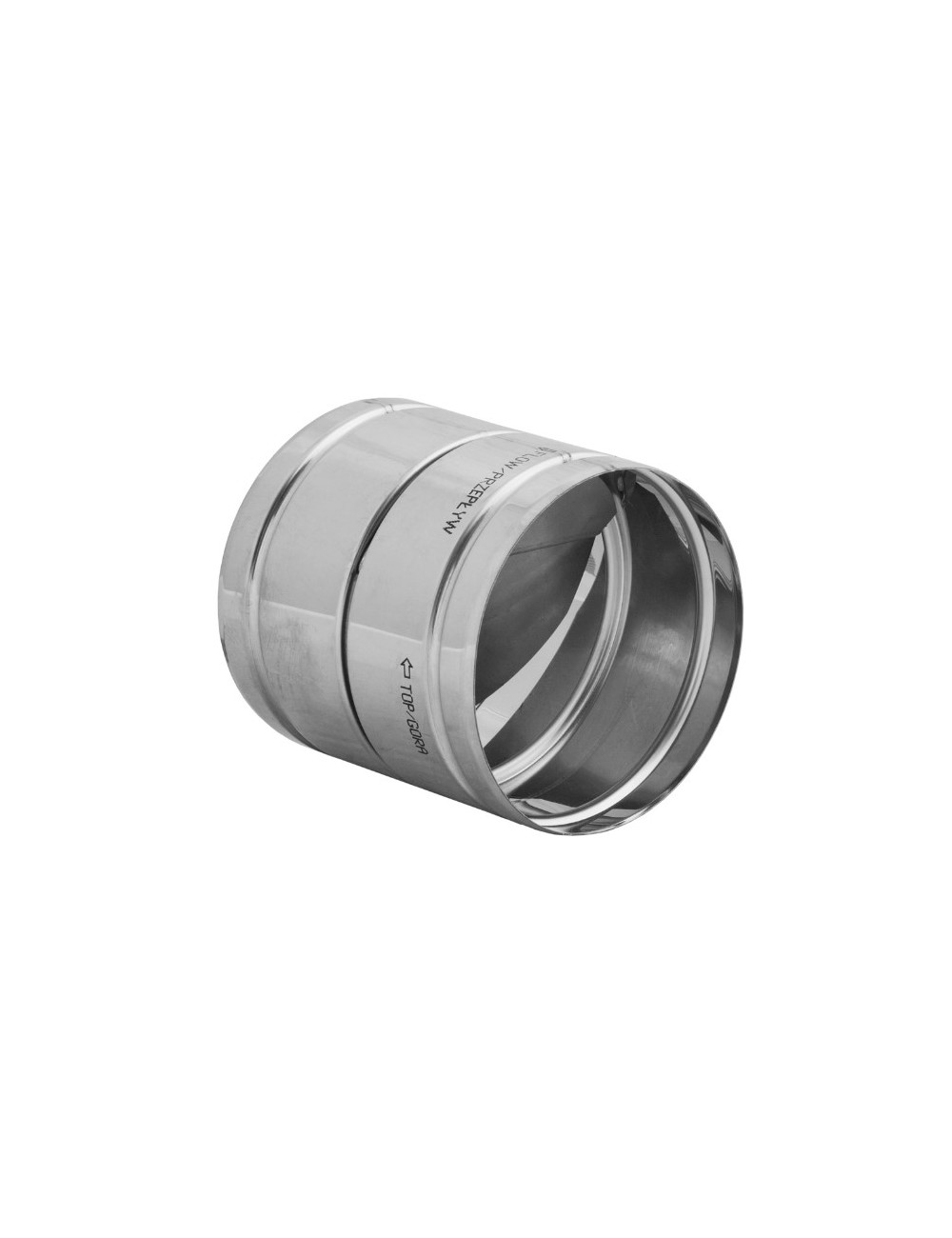

Zawór zwrotny kanałowy ZZ-CH (klapa zwrotna) do okrągłych przewodów wentylacyjnych. Zapobiega cofaniu się zimnego powietrza, spalin i zapachów do wnętrza budynków. Wykonany z trwałej blachy ocynkowanej z lekkimi skrzydełkami aluminiowymi i sprężyną wymuszającą zamknięcie. Doradztwo techniczne: 690 912 712.

Zawór Zwrotny Kanałowy ZZ-CH – Skuteczna Ochrona Przed Ciągiem Wstecznym

Jednokierunkowy zawór zwrotny ZZ-CH (przepustnica zwrotna motylkowa) jest kluczowym elementem instalacji wentylacyjnych, wyciągowych oraz rekuperacyjnych. Jego głównym zadaniem jest automatyczne blokowanie wstecznego przepływu powietrza (tzw. ciągu wstecznego) po wyłączeniu wentylatora lub okapu.

Dzięki zastosowaniu sprężynowego mechanizmu zamknięcia i dwóch aluminiowych skrzydełek, przepustnica otwiera się przy minimalnym ciśnieniu powietrza wytwarzanym przez wentylator i natychmiast szczelnie zamyka po jego zatrzymaniu, chroniąc pomieszczenia przed napływem zimnego powietrza z zewnątrz, przykrymi zapachami czy hałasem.

---

Najważniejsze Zalety Zaworów Zwrotnych ZZ-CH

  • Samoczynne działanie: Automatyczne otwieranie pod wpływem naporu powietrza i natychmiastowe zamykanie sprężynowe po wyłączeniu nawiewu/wywiewu.
  • Odporność na korozję: Korpus z wysokiej jakości stali ocynkowanej oraz skrzydła z lekkiego aluminium gwarantują długotrwałą i niezawodną pracę.
  • Prosty montaż wsuwany: Przyłącze nyplowe z przetłoczeniem umożliwia bezproblemowe wsunięcie zaworu wewnątrz kanału gładkiego (Spiro) lub elastycznego (Flex).
  • Ochrona bilansu cieplnego: Skutecznie eliminuje wychładzanie pomieszczeń zimą, zmniejszając koszty ogrzewania.

---

Zastosowanie

  • Podłączenia okapów kuchennych do pionów wentylacyjnych.
  • Instalacje wywiewne łazienkowe i domowe z wentylatorami kanałowymi lub ściennymi.
  • Systemy wentylacji mechanicznej i klimatyzacji w obiektach mieszkalnych oraz komercyjnych.

---

Specyfikacja Techniczna

Obudowa (korpus): Stal ocynkowana
Skrzydełka (klapy): Aluminium
Mechanizm zamykający: Sprężyna ze stali nierdzewnej
Połączenie: Nyplowe (wsuwane bezpośrednio w kanał)
Dostępne średnice: Ø80, Ø100, Ø110, Ø120, Ø125, Ø130, Ø140, Ø150, Ø160, Ø180, Ø200, Ø250 mm

---

Instrukcja Montażu

  1. Ustalenie kierunku: Upewnij się, że strzałka na obudowie zaworu odpowiada docelowemu kierunkowi przepływu powietrza.
  2. Montaż w kanale: Wsuń zawór zwrotny do wnętrza kanału wentylacyjnego (np. rury Spiro lub przewodu Elastycznego).
  3. Ustawienie osią: W montażu poziomym upewnij się, że oska obrotu skrzydełek znajduje się w pozycji pionowej, co zapewnia optymalną pracę sprężyny.
  4. Uszczelnienie: Dla pełnej szczelności zaleca się zabezpieczenie połączenia taśmą uszczelniającą (np. aluminiową) na zewnątrz przewodu.

---

Potrzebujesz pomocy w doborze odpowiednicy średnicy?
Skontaktuj się z naszym doradcą technicznym: 690 912 712.

Waga (kg)
0.16
Materiał
Stal ocynkowana
Waga (kg)
0.20
Materiał
Stal ocynkowana
Waga (kg)
0.23
Materiał
Stal ocynkowana
Waga (kg)
0.28
Materiał
Stal ocynkowana
Waga (kg)
0.30
Materiał
Stal ocynkowana
Waga (kg)
0.31
Materiał
Stal ocynkowana
Waga (kg)
0.38
Materiał
Stal ocynkowana
Waga (kg)
0.40
Materiał
Stal ocynkowana
Waga (kg)
0.47
Materiał
Stal ocynkowana
Waga (kg)
0.60
Materiał
Stal ocynkowana
Waga (kg)
0.72
Materiał
Stal ocynkowana
Waga (kg)
1.13
Materiał
Stal ocynkowana
Symbol producenta

Szkic
Waga (kg)
Materiał
Wybrano
WK-ZZ080-CH
0.16
Stal ocynkowana
Wybrano
WK-ZZ100-CH
0.20
Stal ocynkowana
Wybrano
WK-ZZ110-CH
0.23
Stal ocynkowana
Wybrano
WK-ZZ120-CH
0.28
Stal ocynkowana
Wybrano
WK-ZZ125-CH
0.30
Stal ocynkowana
Wybrano
WK-ZZ130-CH
0.31
Stal ocynkowana
Wybrano
WK-ZZ140-CH
0.38
Stal ocynkowana
Wybrano
WK-ZZ150-CH
0.40
Stal ocynkowana
Wybrano
WK-ZZ160-CH
0.47
Stal ocynkowana
Wybrano
WK-ZZ180-CH
0.60
Stal ocynkowana
Wybrano
WK-ZZ200-CH
0.72
Stal ocynkowana
Wybrano
WK-ZZ250-CH
1.13
Stal ocynkowana
Symbol producenta

Szkic

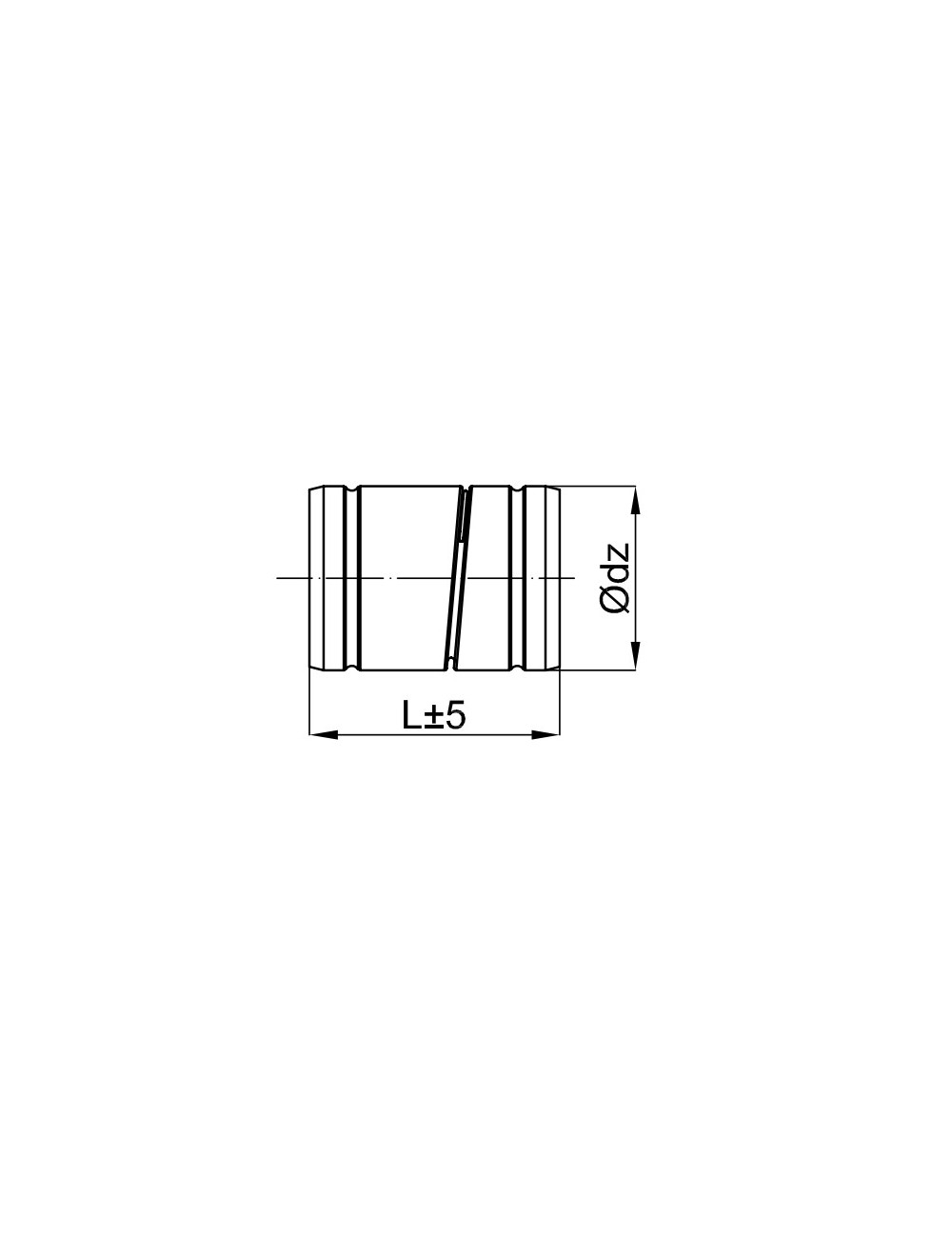

dz (mm)
L (mm)
Wymiary
Przekrój wewnętrzny [mm]
Wybrano
WK-ZZ080-CH
graph
78
103
Zaprezentowane na grafice obok
fi 80
Wybrano
WK-ZZ100-CH
graph
98
103
Zaprezentowane na grafice obok
fi 100
Wybrano
WK-ZZ110-CH
graph
108
103
Zaprezentowane na grafice obok
fi 110
Wybrano
WK-ZZ120-CH
graph
118
117
Zaprezentowane na grafice obok
fi 120
Wybrano
WK-ZZ125-CH
graph
123
117
Zaprezentowane na grafice obok
fi 125
Wybrano
WK-ZZ130-CH
graph
128
117
Zaprezentowane na grafice obok
fi 130
Wybrano
WK-ZZ140-CH
graph
138
134
Zaprezentowane na grafice obok
fi 140
Wybrano
WK-ZZ150-CH
graph
148
134
Zaprezentowane na grafice obok
fi 150
Wybrano
WK-ZZ160-CH
graph
158
152
Zaprezentowane na grafice obok
fi 160
Wybrano
WK-ZZ180-CH
graph
178
172
Zaprezentowane na grafice obok
fi 180
Wybrano
WK-ZZ200-CH
graph
198
192
Zaprezentowane na grafice obok
fi 200
Wybrano
WK-ZZ250-CH
graph
248
242
Zaprezentowane na grafice obok
fi 250
