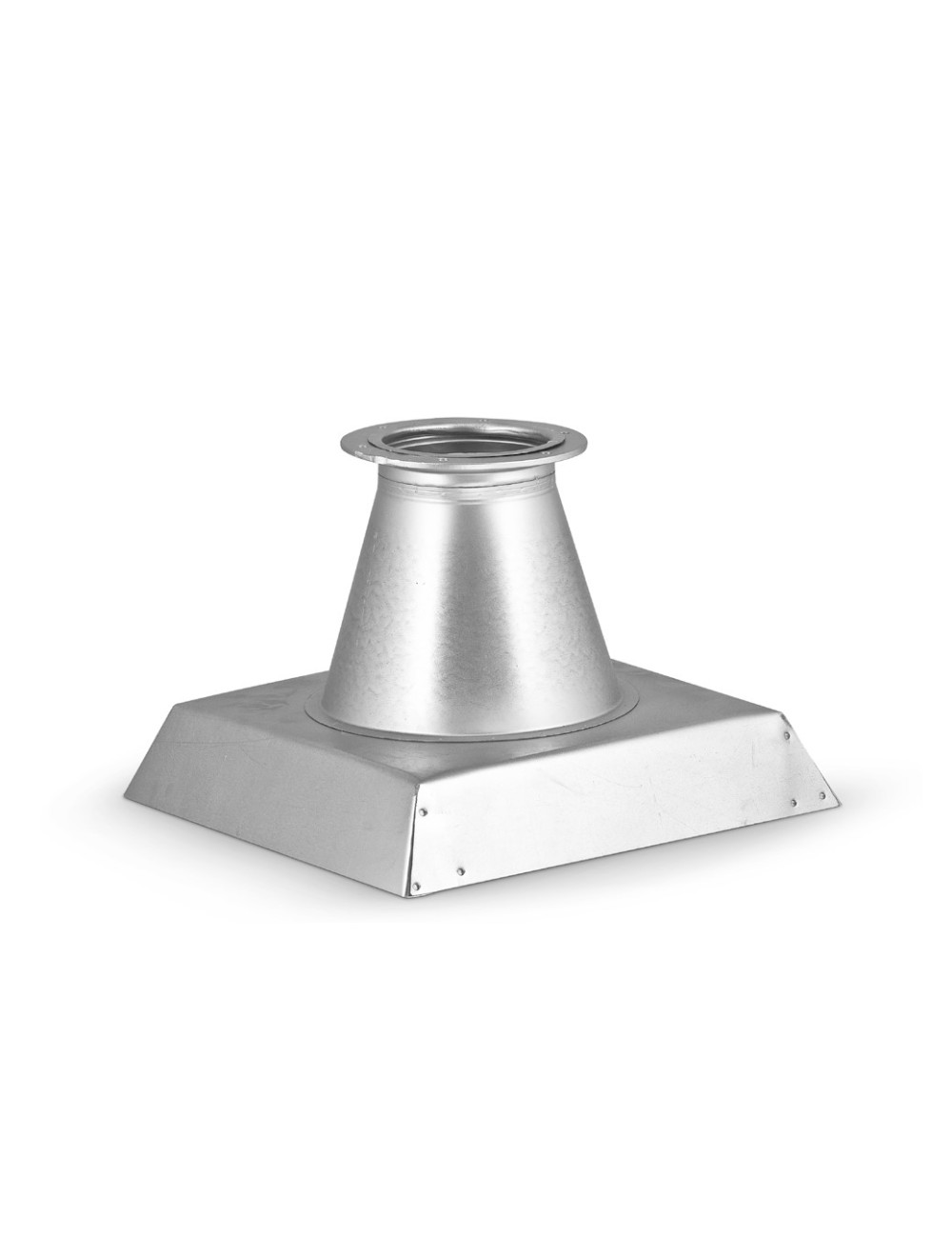

Podstawa dachowa okrągła PD-B1 – lekka konstrukcja pod wentylację dachową

Prawidłowe przeprowadzenie instalacji wentylacyjnej przez konstrukcję dachu wymaga stabilnych i szczelnych elementów przejściowych. Okrągła podstawa dachowa serii PD-B1 (Typ B1) w wersji lekkiej to profesjonalny element montażowy, który stanowi solidny fundament dla urządzeń oraz zakończeń wentylacyjnych. Stosuje się ją jako element nośny i łączący pionowe przewody wentylacyjne z urządzeniami zewnętrznymi, takimi jak wentylatory dachowe, lub z elementami wywiewno-nawiewnymi (czerpnie i wyrzutnie dachowe).

Konstrukcja standardowa i dopasowanie do dachu

Podstawa dachowa PD-B1 została zaprojektowana z myślą o prostym montażu i długiej żywotności w zewnętrznych warunkach atmosferycznych:

• Geometria dachu: W wersji standardowej podstawa przystosowana jest do montażu na dachach płaskich. Jednak na indywidualne zamówienie istnieje możliwość wykonania podstawy skośnej, czyli wyprofilowanej pod konkretny kąt nachylenia dachu, co zapewnia idealny pion instalacji.
• Solidne materiały: Standardem wykonania jest wysokiej jakości blacha ocynkowana, która gwarantuje optymalną odporność na korozję w typowych warunkach środowiskowych przy zachowaniu niskiej wagi własnej.

Wszechstronność połączeń i opcje przyłączeniowe

Górna część podstawy odpowiada za bezpośrednie połączenie z urządzeniem lub kształtka dachową. Element oferuje pełną elastyczność konfiguracyjną:

• PD-B1-... (Standard): Połączenie zwieńczone sztywnym, stalowym kołnierzem FLS – idealne pod montaż kołnierzowy wentylatorów lub czerpni/wyrzutni wielkogabarytowych.
• Połączenie nyplowe (NS / na zamówienie): Umożliwia bezpośrednie wunięcie podstawy wewnątrz rury wentylacyjnej lub kształtki.
• Połączenie nyplowe z uszczelką EPDM (NSL / na zamówienie): Wyposażone w fabryczną uszczelkę gumową z gumy EPDM, zapewniającą najwyższą klasę szczelności instalacji bez konieczności stosowania dodatkowych uszczelniaczy.
• Połączenie mufowe (MSF / na zamówienie): Pozwalające na nasunięcie podstawy na zewnętrzną stronę rury lub nypla.

Szerokie portfolio materiałowe dla wymagających projektów

Produkt można w pełni spersonalizować pod kątem agresywności środowiska, w którym będzie pracował:

• Blacha ocynkowana (PD-B1-...-...): Podstawowy, sprawdzony wariant do wentylacji bytowej i rekuperacji domowej.
• Stal kwasoodporna 1.4301 / 304 (PD-B1-K-...-...): Podwyższony standard higieniczny i antykorozyjny.
• Blacha aluminiowa (PD-B1-A-...-...): Niezwykle lekka konstrukcja, doskonała na dachy o ograniczonym udźwigu.
• Powłoka cynkowo-magnezowa ZM310 (PD-B1-ZM-...): Nowoczesna powłoka Magnelis o ekstremalnej odporności na korozję (dostępna wyłącznie w wykonaniu nyplowym lub mufowym, do maksymalnej średnicy Ød1 = 500 mm).

Potrzebujesz wsparcia technicznego? Pomożemy Ci w doborze!

Odpowiednie spasowanie podstawy dachowej z przejściem przez strop, cokołem dachowym oraz elementem końcowym (czerpnią/wentylatorem) decyduje o szczelności całego dachu. Jeśli nie wiesz, jaki rodzaj przyłącza wybrać (kołnierz FLS, nypel z uszczelką czy mufa) lub potrzebujesz podstawy wykonanej pod konkretny kąt dachu – skonsultuj się z nami!

Zapewniamy bezpłatną pomoc techniczną, dobór elementów systemowych oraz specjalne rabaty handlowe dla instalatorów i inwestorów. Zadzwoń do naszego eksperta pod numer: 690 912 712 i uzyskaj natychmiastowe wsparcie!
