Króciec montażowy z płytą PDI-BRV-KILL – stabilne przejście na rury spiro

Prawidłowe i szczelne skompletowanie pionu wentylacji dachowej wymaga precyzyjnych elementów redukcyjnych. Króciec montażowy z płytą prostą serii PDI-BRV-KILL to wyspecjalizowany element adaptacyjny, dedykowany do montażu dolnego przy izolowanych podstawach dachowych typu PDI-BRV oraz PDI-S-BRV. Zastosowanie tej płyty pozwala na pełne i efektywne wykorzystanie właściwości termoizolacyjnych oraz akustycznych podstawy dachowej, tworząc bezpieczny i zwarty ciąg wentylacyjny przechodzący przez konstrukcję stropu.

Konstrukcja i integracja z przewodami okrągłymi SPIRAL

Głównym zadaniem elementu PDI-BRV-KILL jest zmiana profilu konstrukcyjnego i umożliwienie bezpośredniego podłączenia instalacji podstropowej:

• Sztucer przyłączeniowy: Płyta zintegrowana jest z fabrycznym króćcem dolnym typu ILSL lub ILSVL (wyposażonym w uszczelkę z gumy EPDM), co pozwala na bezpośredni, wsuwany montaż okrągłych rur zwijanych typu SPIRO (SPIRAL) bądź elastycznych przewodów wentylacyjnych.

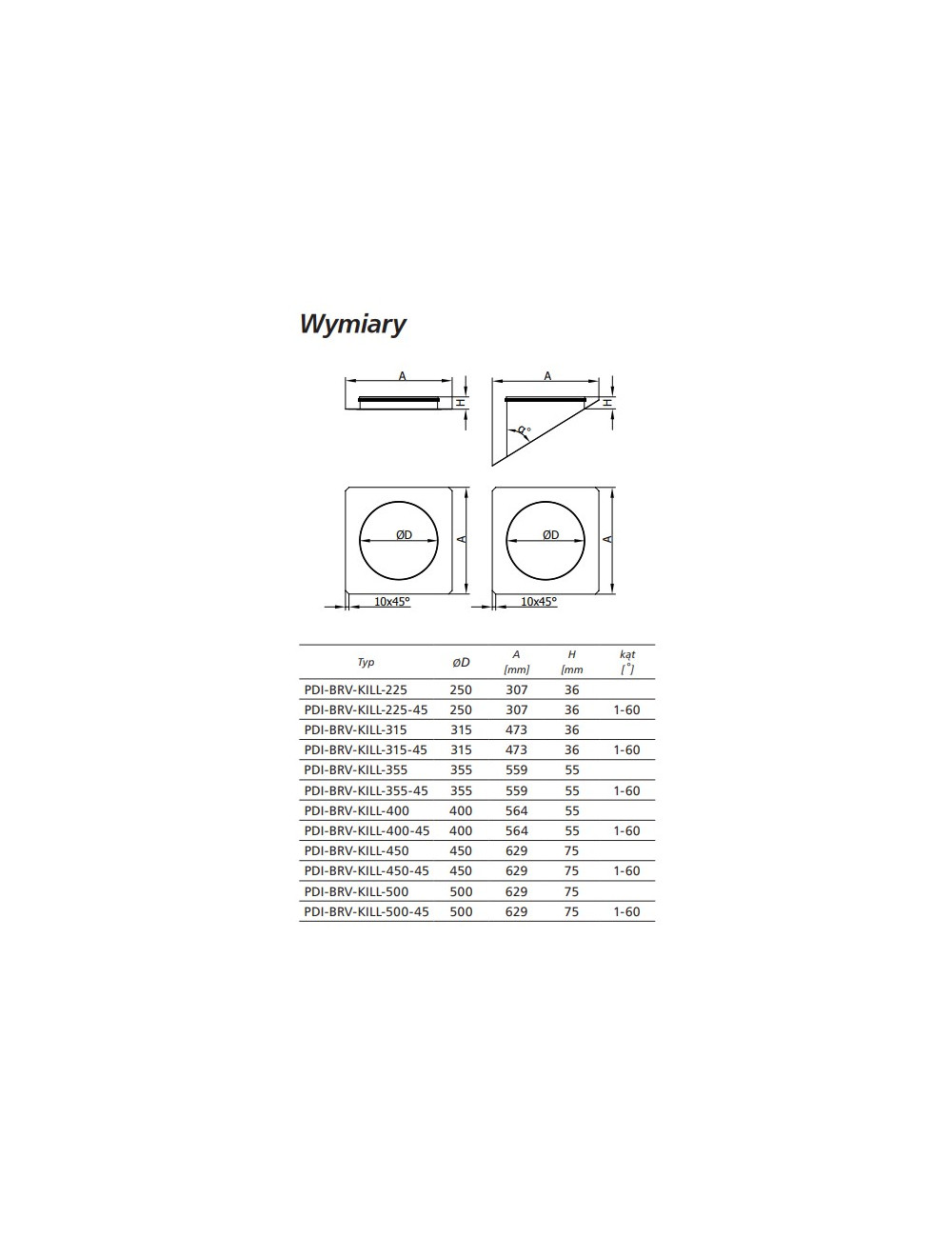

• Wersje proste i skośne: W zależności od geometrii dachu i potrzeb projektowych, króciec przyłączeniowy może być osadzony prostopadle (kąt 0°) lub wyprofilowany pod kątem w zakresie od 1 do 60 stopni, dopasowując się do skosu połaci dachowej.

Wskazówki montażowe gwarantujące pełną szczelność

Aby zachować najwyższe parametry aerodynamiczne oraz uchronić obiekt przed powstawaniem nieszczelności na połączeniu systemowym, podczas instalacji należy przestrzegać zaleceń producenta:

1. Płytę montażową należy przytwierdzić mechanicznie do dolnej części izolowanej podstawy dachowej za pomocą samowiercących wkrętów ocynkowanych typu WGO.
2. Miejsce styku oraz całe połączenie obwodowe pomiędzy płytą a podstawą należy dokładnie zabezpieczyć i uszczelnić za pomocą specjalistycznej, odpornej na warunki atmosferyczne i drgania masy uszczelniającej – zaleca się zastosowanie uszczelnienia dekarskiego SIL-DEK-310.

Trwałość i odporność materiałowa

Króćce montażowe PDI-BRV-KILL produkowane są z wysokiej jakości blachy ocynkowanej, co zapewnia im doskonałą sztywność mechaniczną, odporność na obciążenia dynamiczne wywoływane pracą wentylatora oraz długą żywotność w warunkach podwyższonej wilgotności powietrza.
