Zastosowanie:

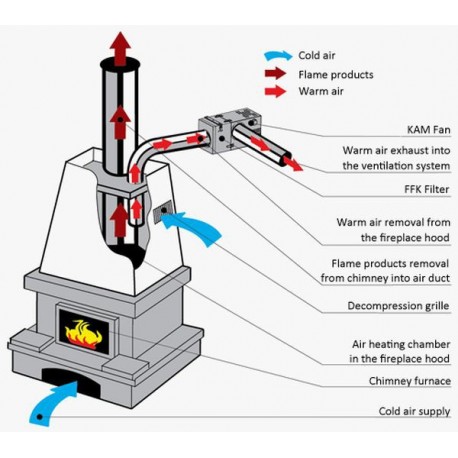

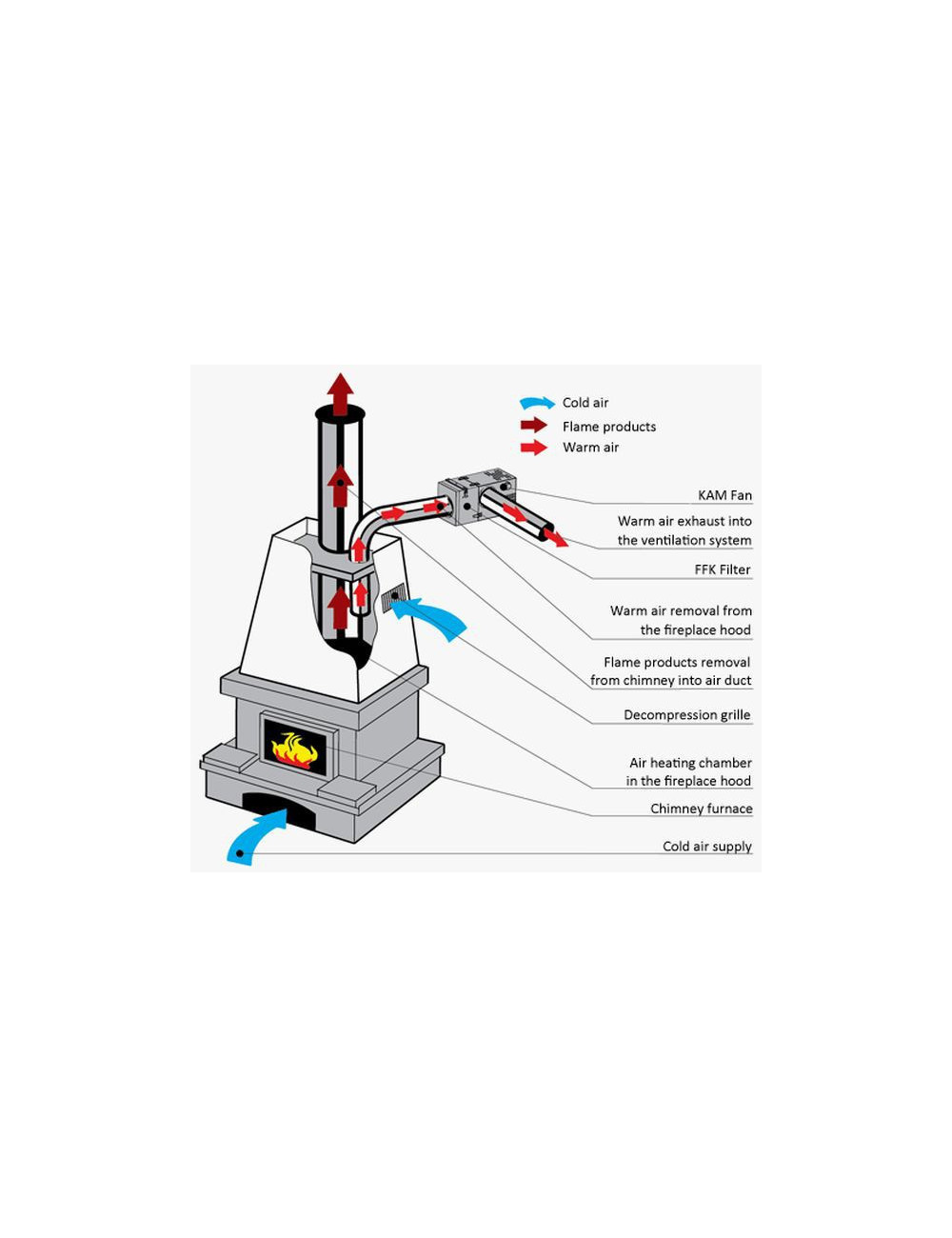

Wentylatory kominkowe przeznaczone są do mechanicznego rozprowadzenia ciepłego powietrza jakie powstaje podczas palenia w kominku. Taki system jest stosowany do ogrzewania pomieszczeń domów gdzie mieszka się okresowo, ale również jako dodatkowe źródło ogrzewania, które pozwala ograniczyć koszty związane z ogrzewaniem domu w okresie zimowym. Wentylator kominkowy plus prawidłowo zaprojektowany system rozprowadzania ciepłego powietrza pozwala racjonalnie podzielić ilość ciepłego powietrza jakie trafi a do poszczególnych pomieszczeń.

Konstrukcja:

Obudowa wentylatora wykonana jest ze stali ocynkowanej z izolacją termiczną i akustyczną z nie palnej wełny mineralnej. Obudowa w części wirnika elektrycznego wyposażona jest w perforację, która zapewnia cyrkulację powietrza i chłodzenie wirnika wentylatora. Wentylator wyposażony jest w termostat za pomocą którego można ustawiać wartość temperatury przy której wentylator będzie się włączał i wyłączał. Włączenie się wentylatora może odbywać się przy temp. od 0ºC do 90ºC w zależności od temperatury powietrza, która panuje w komorze cieplnej osłony kominka.

Silnik:

W wentylatorach stosuje się jednofazowe silniki 230 V/50 Hz. Klasa izolacji – F. Silnik ma wbudowane zabezpieczenie z automatycznym restartem zapobiegające jego przegrzaniu. Silnik elektryczny jest wyłączony ze strumienia powietrza transportowanego (ciepłego) i wyposażony w wirnik z zagiętymi łopatkami do przodu. Zastosowanie w silnikach łożysk kulowych wydłuża znacząco okres eksploatacji wentylatora. Dla osiągnięcia odpowiednich parametrów i bezpiecznej pracy wentylatora podczas procesu montażu każda turbina przechodzi dynamiczne wyważanie.

Wentylator serii KAM wyposażony jest w silnik asynchroniczny z dodatkowym wirnikiem dla chłodzenia silnika elektrycznego.

Wentylator serii KAM EKO wyposażony jest w silnik z wirnikiem zewnętrznym.

Wentylator serii KAM EKO DUO wyposażony jest w silnik z dwoma prędkościami obrotowymi z wirnikiem zewnętrznym.

Regulacja prędkości:

Regulowanie wydajności może odbywać się w sposób płynny (regulator tyrystorowy) jak również skokowy (regulator transformatorowy). Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i roboczy prąd nie będą przewyższać nominalnych parametrów regulatora. Należy jednak pamiętać aby po wyłączeniu wentylatora przez termostat, ponowny rozruch wentylatora odbywał się przy pełnej prędkości obrotowej, a dopiero po osiągnięciu pełnej wydajności można ponownie regulować jego wydajność.

Montaż:

Możliwy jest montaż pod dowolnym kątem względem osi wentylatora. Wentylator należy przymocować bezpośrednio do podłoża, ściany lub sufi tu w taki sposób, aby otwory wentylacyjne znajdujące się na obudowie nie były zasłonięte. Miejsce montażu wentylatora powinno być w linii prostej nad komorą kominkową tak, aby ciepłe powietrze mogło swobodnie unosić się do góry do znajdującego się w wentylatorze termostatu. Podłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.

Opcjonalne wyposażenie wentylatora:

FFK – zdejmowany fi ltr metalowy dla oczyszczania przetłaczanego powietrza (klasa G3). Zamocowanie filtra do obudowy wentylatora za pomocą zamków zatrzaskowych zapewnia łatwy dostęp podczas konserwacji i czyszczenia.

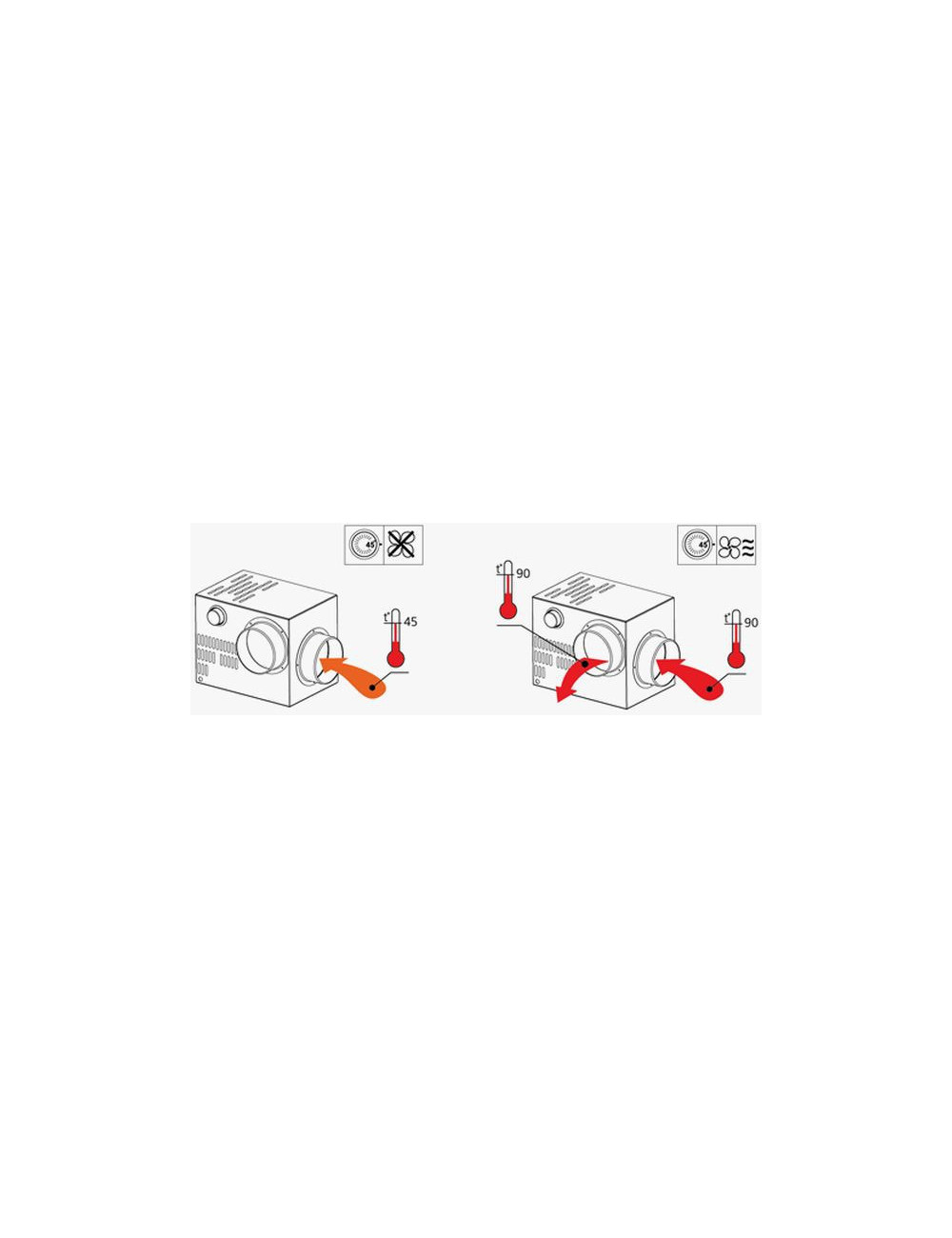

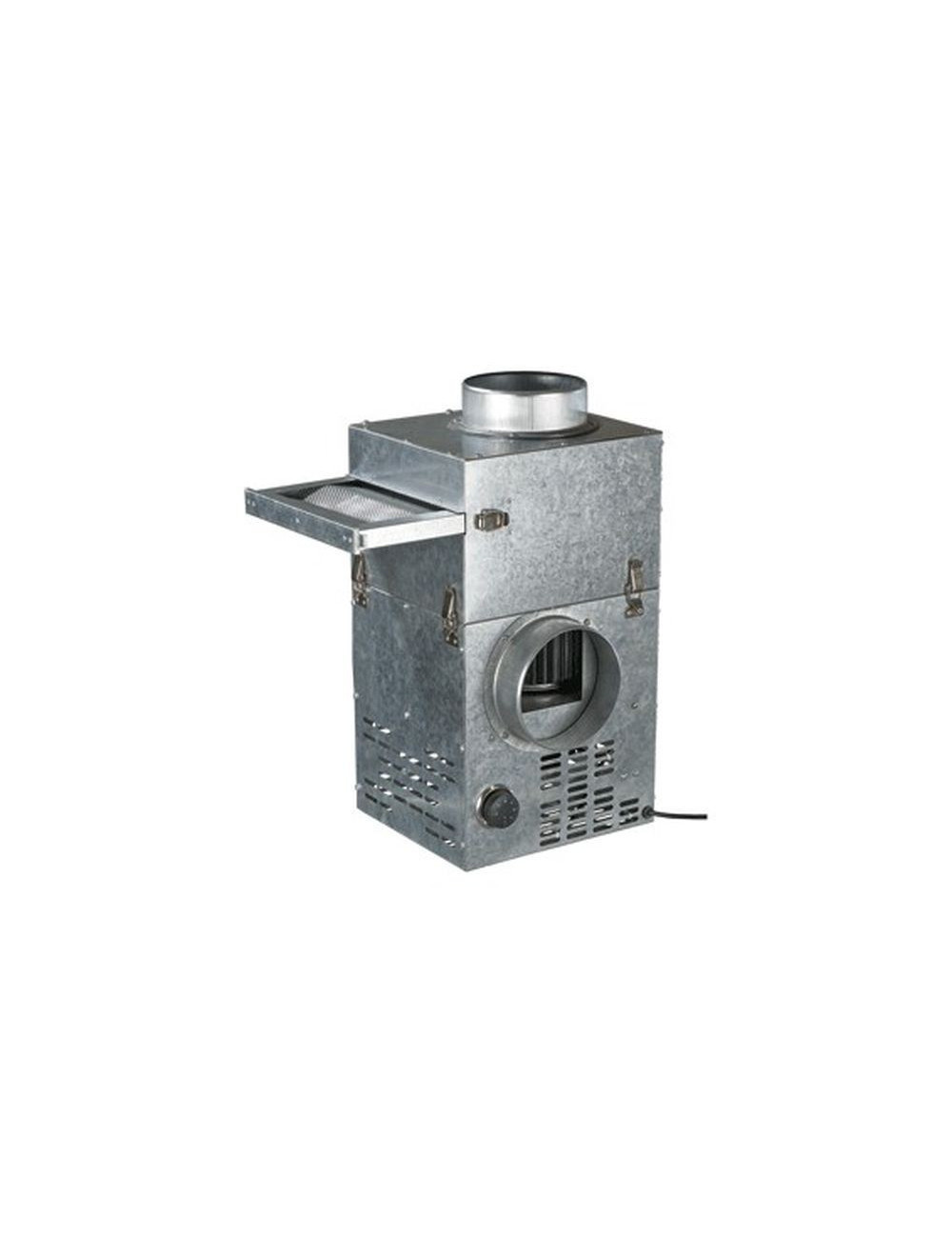

KFK – zdejmowana, metalowa komora zawierająca fi ltr metalowy (klasa G3) i termoregulacyjny zawór. Zawór termoregulacyjny zapewnia:

1. odprowadzenie gorącego powietrza przy niepracującym

silniku wentylatora (np. brak zasilania).

2. doprowadzenie do komory zimnego powietrza

przy temperaturze gorącego powietrza z kominka

przekraczającej 90оC.

Zamocowanie w/w komory do obudowy wentylatora za pomocą zamków zatrzaskowych zapewnia łatwy dostęp podczas konserwacji i czyszczenia.

GFK – zawór grawitacyjny, który zapobiega wstecznemu ciągowi w instalacji. Kompletowanie wentylatora z komorą KFK i zaworem grawitacyjnym GFK zapewnia ochronę silnika przed przegrzaniem się, (kiedy silnik nie pracuje, na przykład z powodu braku prądu).
