Wentylator do kanałów prostokątnych JETTEC REC

Konstrukcja

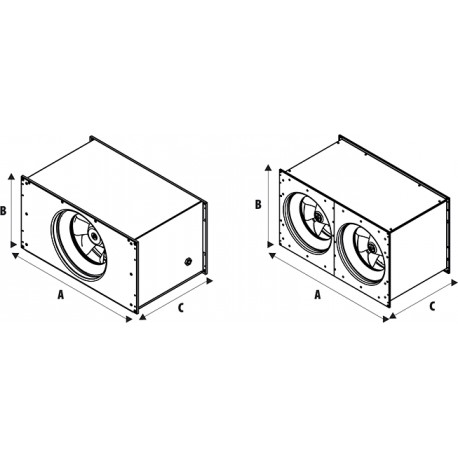

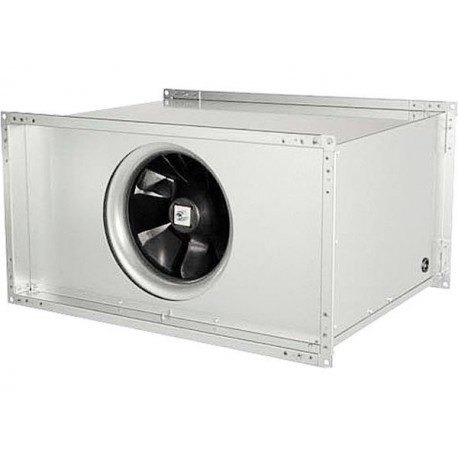

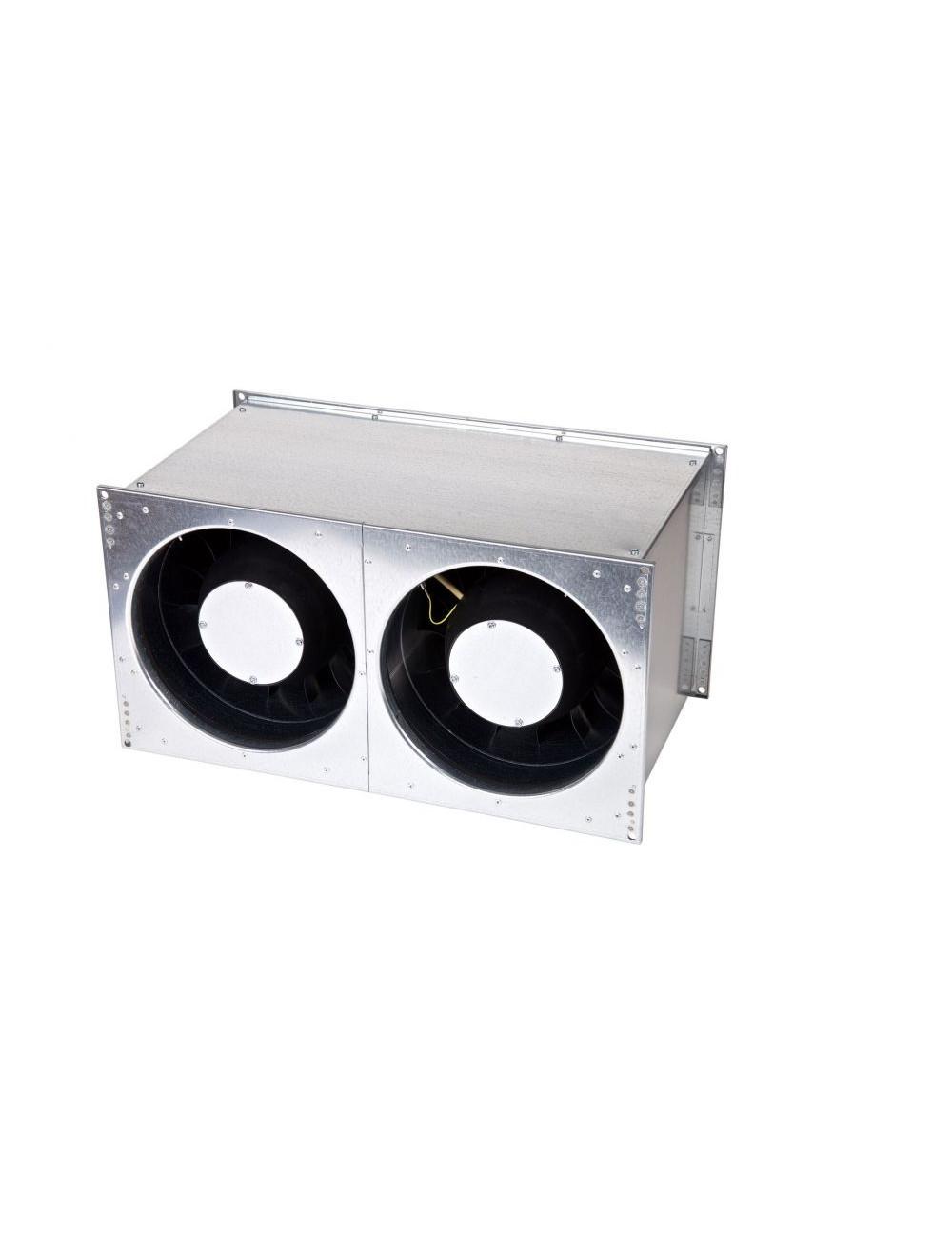

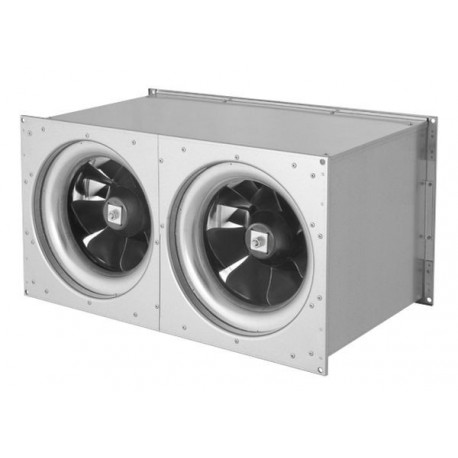

Konstrukcja składa się z diagonalnego wentylatora typu JETTEC zabudowanego w prostokątnej obudowie (w części modeli występują dwa wentylatory pracujące równocześnie) oraz osobnego, dedykowanego tłumika akustycznego wykonanego z ocynkowanej blachy stalowej. Specjalnie zaprojektowana obudowa (podwójna warstwa blachy stalowej) zapewnia dużo lepszą redukcję hałasu emitowanego do otoczenia niż konstrukcje standardowe. Tłumiki kanałowe można zamontować przed lub za wentylatorem lub po obu stronach jednocześnie.

Zastosowanie dodatkowego tłumika SDR pozwala na znaczną redukcję poziomu hałasu emitowanego do kanału wentylacyjnego, w zależności od modelu od 16 do 22 dB(A). Dzięki zastosowaniu energooszczędnych wentylatorów JETTEC uzyskano znacznie bardziej kompaktowe wymiary obudowy, mniejsze zużycie energii elektrycznej, jak również ograniczono straty ciśnienia strumienia przepływającego powietrza, w porównaniu do standardowych wentylatorów z wirnikami promieniowymi. Po zdjęciu pokrywy, sekcję wentylatora można w całości wymontować, w celu przeprowadzenia prac serwisowych.

Wirnik

Wyważany dynamicznie wirnik diagonalny z tworzywa sztucznego z pierścieniem zewnętrznym eliminującym straty ciśnienia wywołane turbulentnym przepływem na końcach łopatek. Łopatki profilowane w celu zachowania jak najmniej turbulentnego przepływu, umieszczone na stożkowej piaście konfuzora, dzięki któremu zasysane powietrze kierowane jest na najbardziej efektywną część łopatki.

Napęd i sterowanie

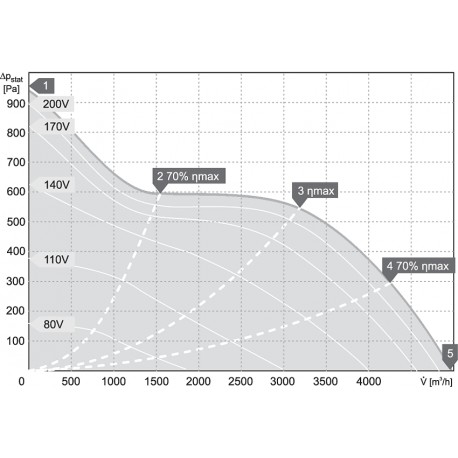

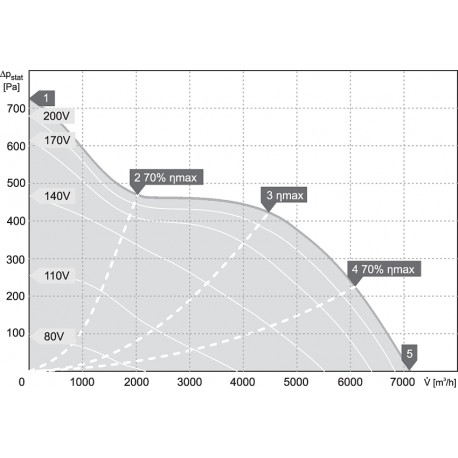

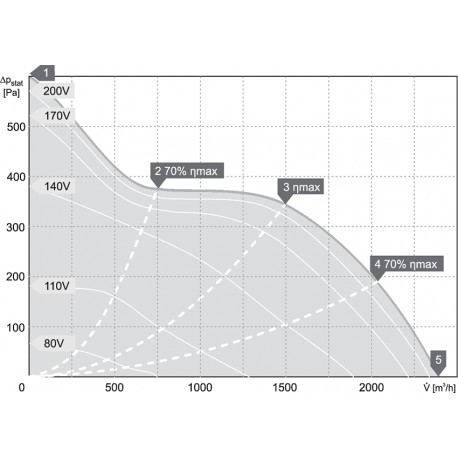

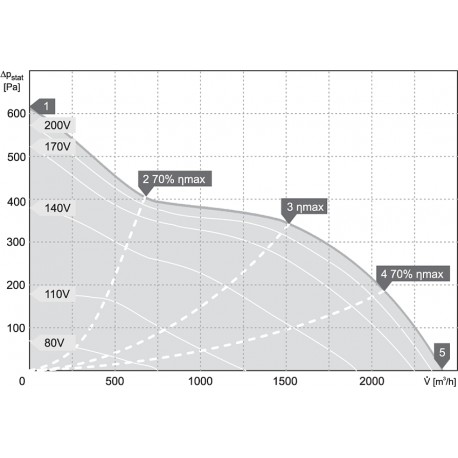

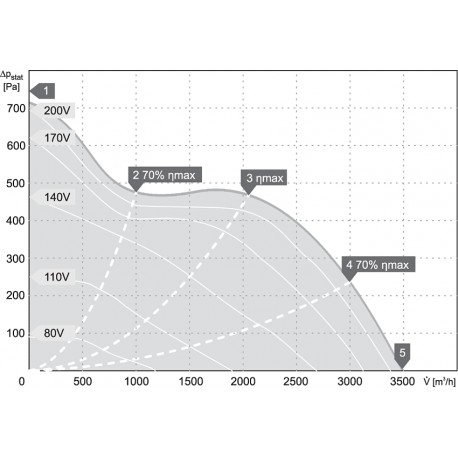

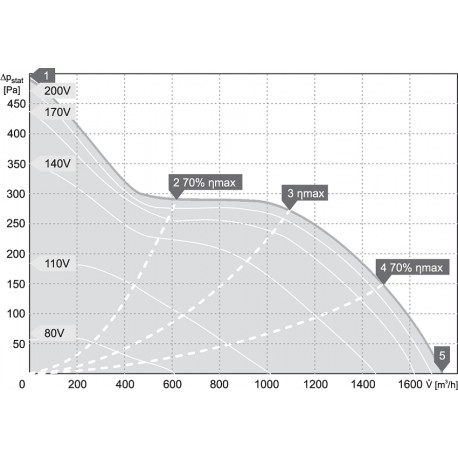

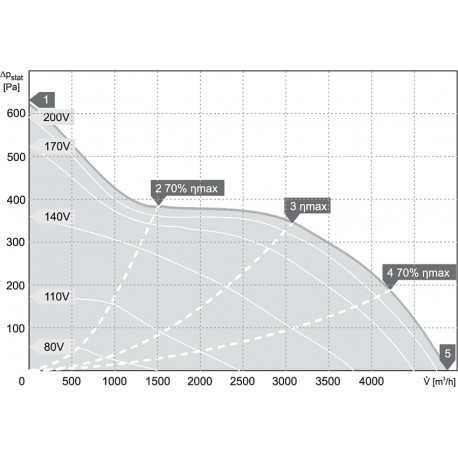

Jednofazowy asynchroniczny silnik elektryczny (230V, 50Hz). Silniki posiadają zintegrowane zabezpieczenie termiczne z resetem manualnym. Silniki przystosowane są do napięciowej regulacji prędkości obrotowej za pomocą regulatorów transformatorowych w zakresie od 80 do 230V. Stopień ochrony urządzenia IPX4. Klasa izolacji F.

Zastosowanie

Transport czystego, niezapylonego powietrza w instalacjach wentylacyjnych do i z pomieszczeń w obiektach: mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Znajduje zastosowanie wszędzie tam, gdzie nie ma wystarczającego miejsca do montażu tradycyjnych wentylatorów z wirnikami promieniowymi.
