OPIS TECHNICZNY

Wentylator typu [AKWILON] przeznaczony jest do pracy we wszystkiego rodzajach instalacjach wentylacji nawiewno – wywiewnej bytowej i przemysłowej ogólego przeznaczenia.
Wentylator typu [AKWILON] dostępny jest w dwóch odmianach konstrukcyjnych :

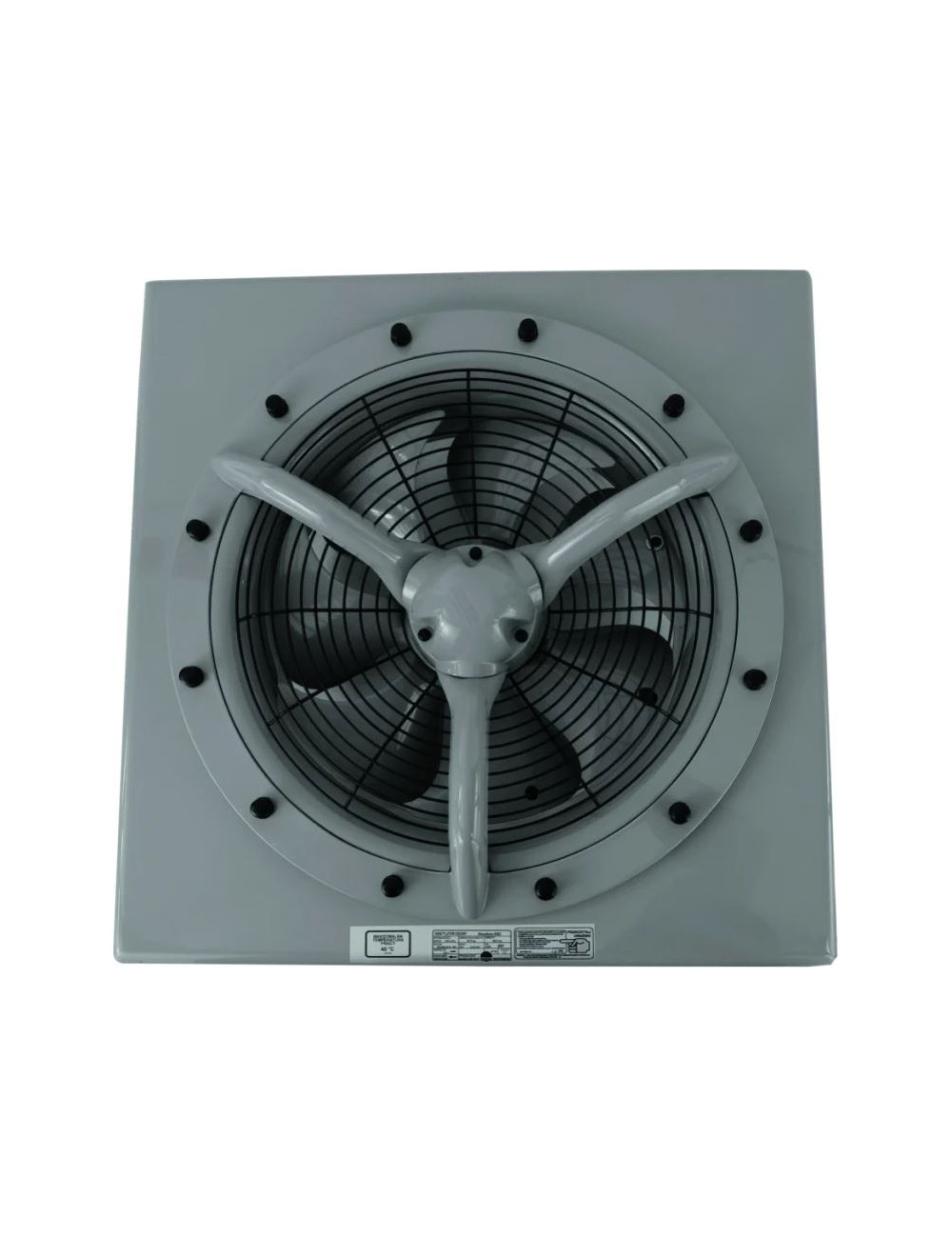

- [AKWILON 500] – wentylator osiowy, ścienny nawiewno – wywiewny
- [AKWILON 500 / DA] – wentylator osiowy, dachowy z wyrzutem poziomym
Rodzaj wykonania : standardowy
Główne statyczne elementy konstrukcyjne [obudowa, koło wirnikowe, rama nośna, pokrywa ( odmiana DA )] wykonywane są z kompozytów poliestrowo-szklanych. Zastosowanie kompozytów opartych na żywicach zbrojonych włóknem szklanym zapewnia konstrukcji dużą wytrzymałość mechaniczną oraz odporność na oddziaływanie atmosferyczne i chemiczne.. Powierzchnie elementów obudowy wykończone są warstwą żelkotu barwionego wg kolorów podstawowych palety RAL.. Odporność żelkotów na promieniowanie UV zapewnia estetyczny wygląd w okresie wieloletniego użytkowania.
Wirniki wentylatorów wyrównoważane są dynamicznie w klasie [G 2.5]. Każdy wentylator przechodzi kontrolę wyrównoważania w łożyskach własnych na stanowisku prób ruchowych [ISO 2372].
Wentylatory typu [AKWILON] przeznaczone są do transportu niezapylonego czynnika [p < 0.3 ( g/Nm³ )] o temperaturze [t ≤ 40 ( °C )].
W zależności od warunków zasilania na miejscu zabudowy wentylatory mogą być dostarczone z silnikami asynchronicznymi z wirującym stojanem, jednofazowymi lub trzyfazowymi jednobiegowymi.
Zaleca się stosowanie wyłączników serwisowych typu [WIS].
Właściwe podłączenie elektryczne i zabezpieczenie prądowe silników jednobiegowych jedno lub trzyfazowych zapewnia zastosowanie zestawów rozruchowo-zabezpieczających typu [S – Z].
Silnik trzyfazowy, jednobiegowy wentylatora może być zasilany i regulowany ( płynna regulacja obrotów ) przy pomocy przetwornicy częstotliwości [Układ regulacji typu FAUST].
Silnik jednofazowy, jednobiegowy wentylatora może być zasilany i regulowany ( płynna regulacja obrotów ) z układów regulacji przemiennego napięcia zasilania [UKŁAD WIR S, UKŁAD WIR DN].
Wentylator typu [AKWILON 500 / DA] wymaga wykonania cokołu wsporczego.
Dostawcą silników napędowych jest niemiecka firma Ziehl – Abegg.

INFORMACJA OGÓLNA

PRZEZNACZENIE
Wentylatory AKWILON w zależności od odmiany konstrukcyjnej przeznaczone są do:
- [odmiana AKWILON 500] - wydmuchu i nadmuchu powietrza poprzez instalację wentylacyjną ogólnego przeznaczenia
- [odmiana AKWILON 500/DA] - wyciągu powietrza z obiektów i hal po montażu na dachowym cokole wsporczym

WIELKOŚĆ: 500

RODZAJ WYKONANIA:

• standardowy

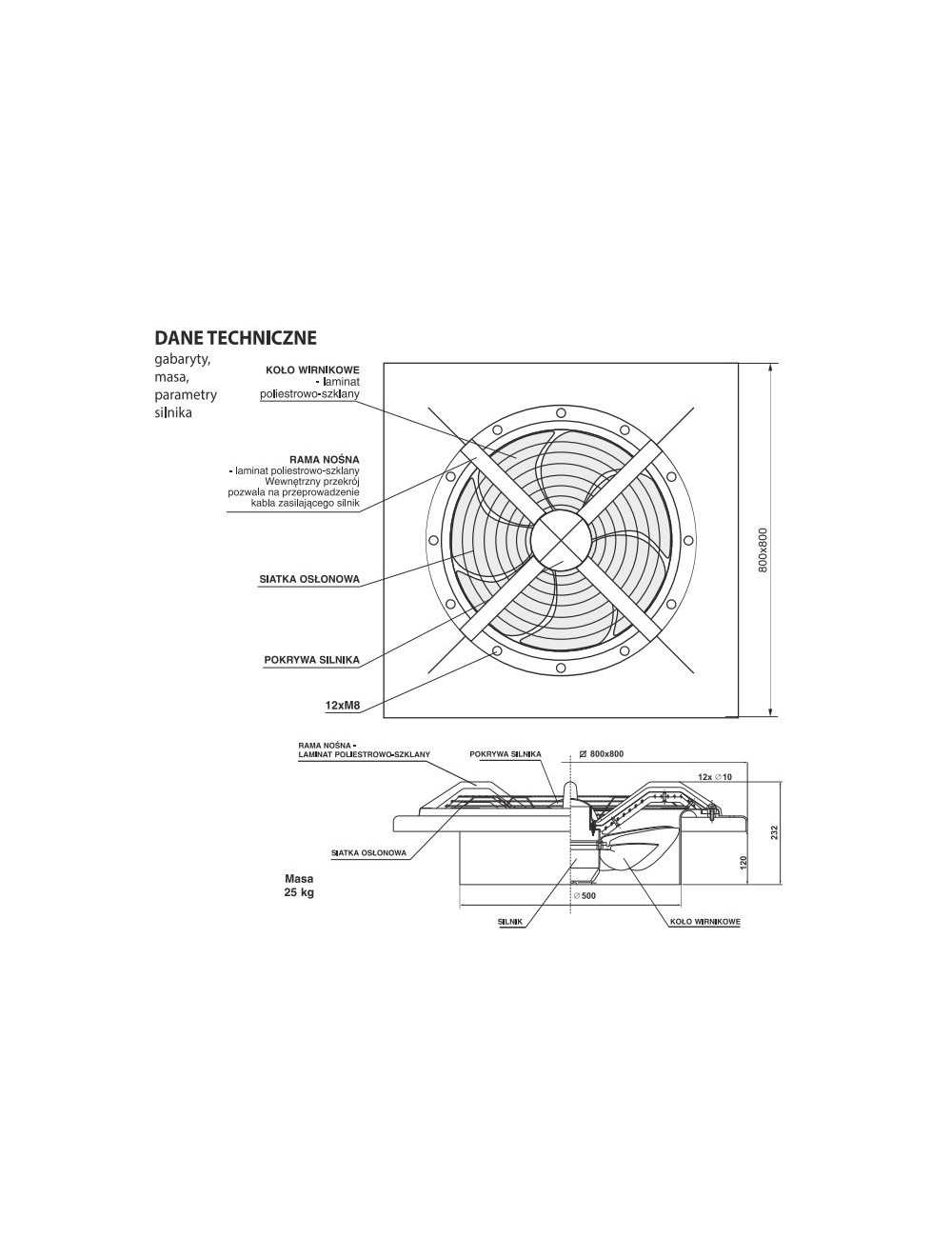

GŁÓWNE ELEMENTY KONSTRUKCYJNE

OBUDOWA

OBUDOWA stanowi element konstrukcyjny umożliwiający mocowanie wentylatora do ściany budynku oraz pełni
funkcje przepływowe. Obudowa jest elementem nośnym UKŁADU WIRUJĄCEGO.

Materiał:

• laminat poliestrowo-szklany

UKŁAD WIRUJĄCY
Części składowe:

• RAMA NOŚNA
• KOŁO WIRNIKOWE – typ wirnika: osiowy
• SILNIK NAPĘDOWY – z wirującym stojanem

Materiały:

• Koło wirnikowe: kompozyt laminatowy
• Rama nośna: kompozyt laminatowy

Połączenia:

• Rama nośna - obudowa: połączenie śrubowe
• Rama nośna - silnik: połączenie śrubowe
• Koło wirnikowe - silnik: połączenie bezpośrednie, śrubowe

SIATKA OSŁONOWA
stanowi element ochronny wirnika od strony napływającego na wirnik powietrza wentylacyjnego.

Materiały:

• Pręty stalowe, malowanie proszkowe.

Połączenia:

• Siatka osłonowa – Obudowa – Rama nośna: połączenie śrubowe

POKRYWA SILNIKA
stanowi element ochronny skrzynki zaciskowej silnika od strony napływającego na wirnik powietrza wentylacyjnego.

Materiały:

• kompozyt laminatowy.

Połączenia:

• Pokrywa silnika – Rama nośna: połączenie śrubowe
