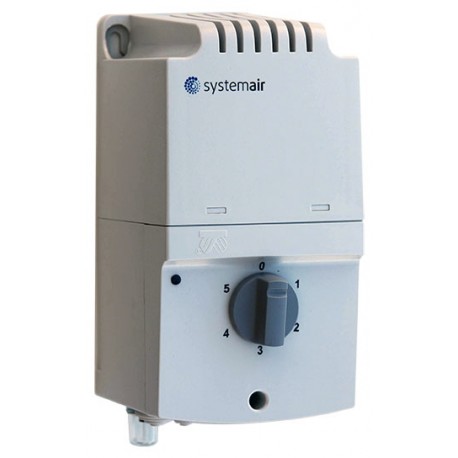

Jednofazowy, pięciostopniowy regulator transformatorowy do regulacji wydatku wentylatorów. Wartość napięcia wyjściowego (na zaciskach L1 i L2) zmienia się skokowo przez przełączanie pokrętłem na czołowej ściance obudowy. Ponadto w regulatorze zamontowane jest drugie wyjście sygnalizacyjne - oznaczone „N” i „~”. Na tym wyjściu pojawia się napięcie równe zasilaniu, niezależnie od wybranego biegu. Wyjście to można użyć np. do sygnalizacji pracy, sterowania przepustnicą itd. Wyłączenie regulatora (pokrętło ustawione na „0”) powoduje odłączenie zasilania na obu wyjściach. Lampka na obudowie sygnalizuje pracę urządzenia. Regulator wyposażony jest w automatyczny bezpiecznik przeciążeniowy, resetowany ręcznie (przycisk u dołu obudowy). Regulatory typu RE mają obudowę z samogasnącego tworzywa sztucznego. Znamionowe napięcie zasilające wszystkich modeli: 230V, 50/60Hz.



UWAGA: Wentylatory z czujnikiem TK wyprowadzonym na listwę zaciskową silnika muszą być podłączone do urządzenia ochrony termicznej – np. S-ET10.



Napięcia wyjściowe dla poszczególnych biegów:

Bieg 1 2 3 4 5

Napięcie [V] 80 105 130 160 230



Znamionowe napięcie zasilania 230V/50Hz.
