Zastosowanie

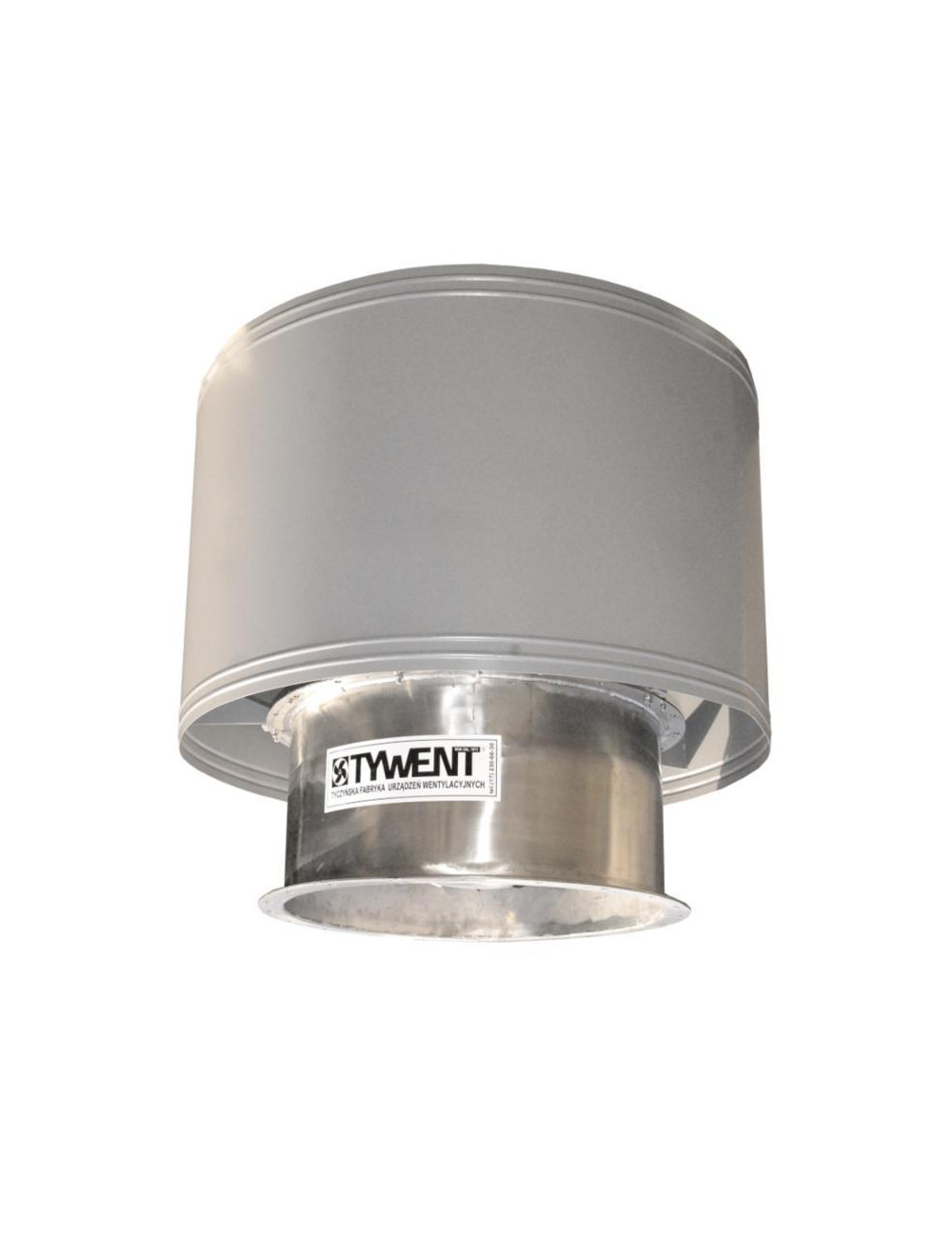

Dachowe wentylatory przeciwwybuchowe z pionowym wyrzutem powietrza. Wentylatory służą do przetłaczania gazów, par lub pyłów wybuchowych. Wentylatory produkowane w dwóch wersjach:

DWR EX– wentylatory do pracy w strefach Z1 (1) i Z2 (2) zagrożenia wybuchem gazów

Oznaczenie wentylatorów:

Klasa temperaturowa: od T1 do T3 (na specjalne zamówienie T4)

Temperatura otoczenia: do +40stC

Grupa wybuchowości: II (mieszaniny podgrupy IIA i IIB)

Wentylatory nieprzystosowane do regulacji obrotów.

DWR EX 3G/3D – wentylatory do pracy w strefach Z2 (2) i Z22 (22) zagrożenia wybuchem gazów i pyłów

Oznaczenie wentylatorów:

Klasa temperaturowa dla gazów: od T1 do T3

Maksymalna temp. powierzchni dla pyłów do 120stC

Temperatura otoczenia: do +40stC

Grupa wybuchowości dla gazów: IIA i IIB

Grupa wybuchowości dla pyłów: IIIB

Wentylatory przystosowane do regulacji obrotów atestowanym przemiennikiem częstotliwości.

W celu zapewnienia odpowiedniej ochrony silnika podczas regulacji, wbudowane w silnik wentylatora czujniki temperatury (3xPTC 155C) powinny być podłączone do przekaźnika z certyfikatem EC: Przekaźnik Ex

Na specjalne życzenie wykonujemy również wentylatory przeciwwybuchowe do strefy Z1 (1) przystosowane do regulacji obrotów przemiennikiem częstotliwości.

Oznaczenie strefy

Z1 - strefa w której mieszanina gazów par lub mgieł może występować w normalnych warunkach pracy.

Z2 - strefa w której istnieje niewielkie prawdopodobieństwo wystąpienia mieszaniny wybuchowej gazów, par lub mgieł, przy czym mieszanina wybuchowa może występować jedynie krótkotrwale.

Z22 - strefa w której istnieje niewielkie prawdopodobieństwo wystąpienia wybuchowej mieszaniny pyłów i występuje krótki czas np. podczas awarii.

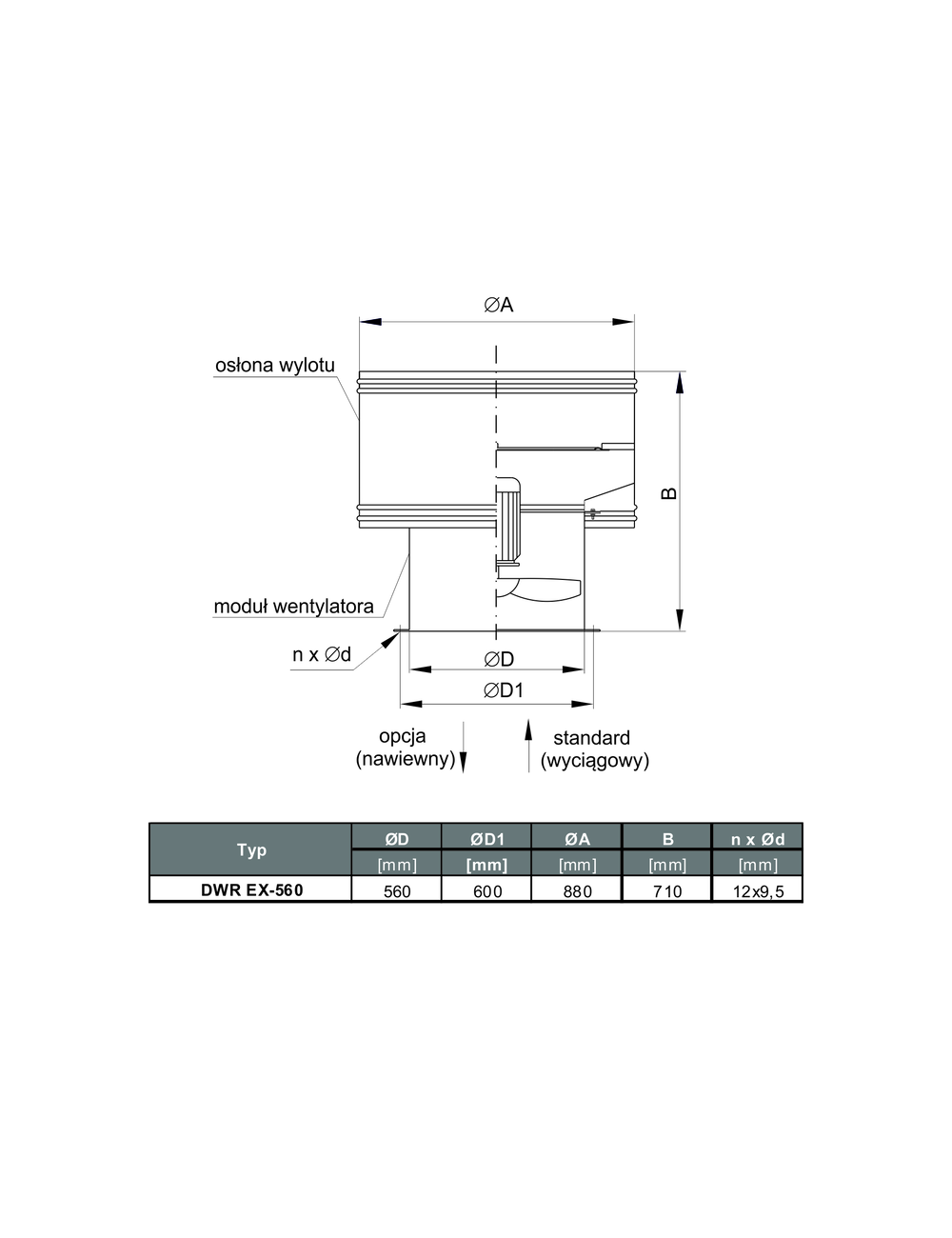

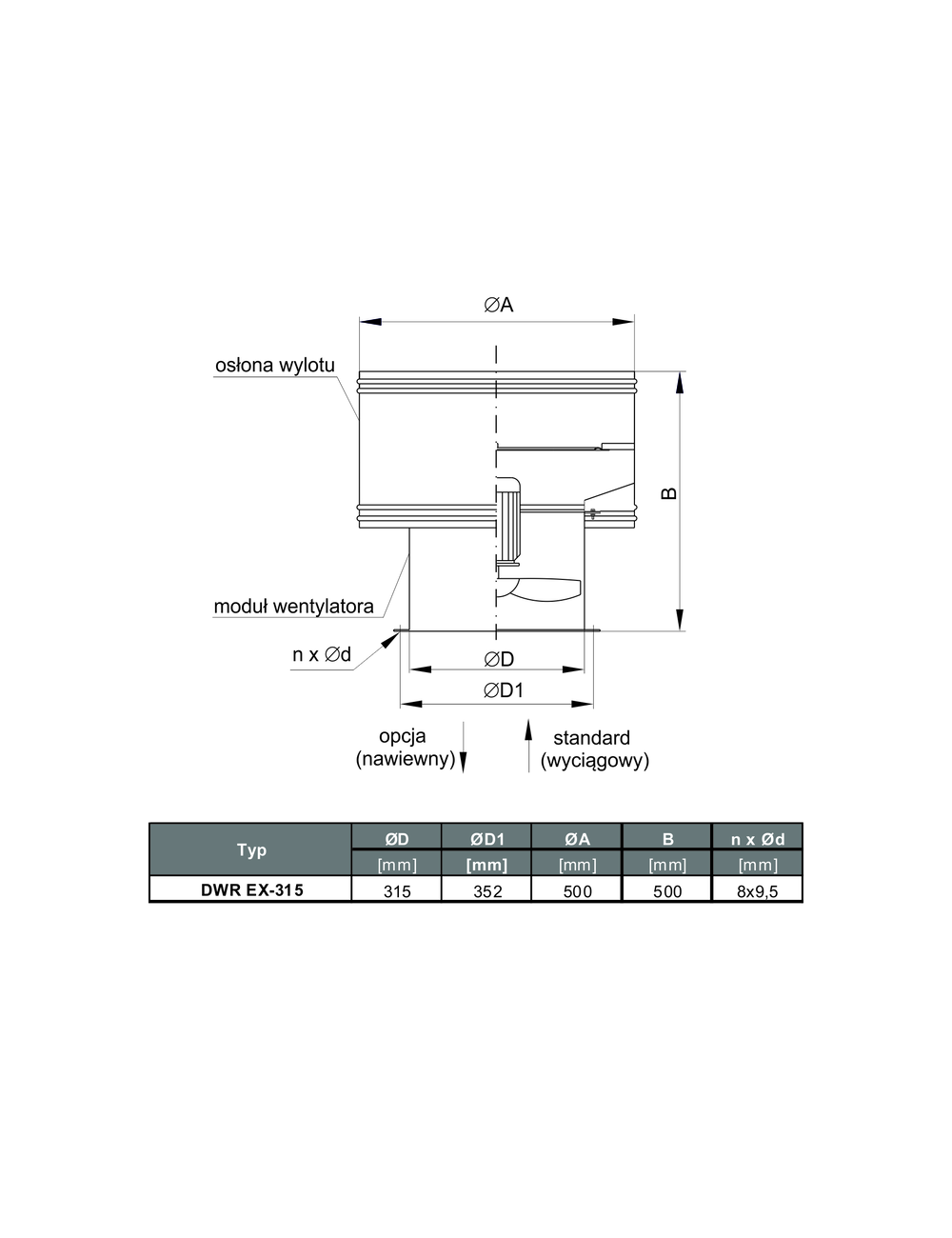

Konstrukcja

Moduł wentylatora:

- DWR EX-315÷DWR EX-560A - stal cynkowana ogniowo lub malowana proszkowo farbą antystatyczną ( w zależności od modelu)

- DWR EX-560B÷DWR EX-800 - stal chromoniklowa 1.4301 malowana proszkowo farbą antystatyczną

Wirnik:

- DWR EX-315÷DWR EX-560A - tworzywo sztuczne antystatyczne

- DWR EX-560B÷DWR EX-800 - stal chromoniklowa 1.4301 malowana proszkowo farbą antystatyczną

Kopuła wylotowa: stal malowana proszkowo

Silnik: elektryczny przeciwwybuchowy (trójfazowy).

W projektowaniu wyrobów uwzględniono wymagania :

DYREKTYWY – 98/37/WE - Bezpieczeństwa maszyn.

DYREKTYWY – 94/9/WE (ATEX) - Urządzenia i systemy ochronne w przestrzeniach zagrożonych wybuchem.
