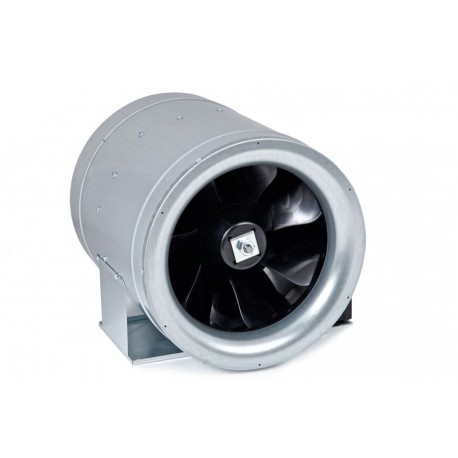

Diagonalny okrągły wentylator kanałowy JETTEC

Wybierz wersję produktu
Model
Wydajność (m3/h)
Cena netto
JETTEC 250/1600S
DostępnyDostępny
1625
852,85 zł
JETTEC 250/1700S
DostępnyDostępny
1740
1 007,32 zł
JETTEC 280/2300S
DostępnyDostępny
2360
1 182,11 zł
JETTEC 315/2300S
DostępnyDostępny
2360
1 173,17 zł
JETTEC 315/3500S
DostępnyDostępny
3290
1 882,11 zł
JETTEC 355/2600S
DostępnyDostępny
2580
1 768,29 zł
JETTEC 355/5000S
DostępnyDostępny
4770
2 088,62 zł
JETTEC 400/3400S
DostępnyDostępny
3440
3 416,26 zł
JETTEC 450/5000S
DostępnyDostępny
5210
4 087,80 zł
JETTEC 500/6700S
DostępnyDostępny
6950
4 526,02 zł
JETTEC 560/9600S
DostępnyDostępny
9550
6 715,45 zł
Brutto

Asynchroniczny silnik elektryczny jednofazowy 230V, 50Hz lub trójfazowy 3 x 230V, oraz 3 x 400V, 50Hz

Konstrukcja

Diagonalny wentylator kanałowy. Obudowa wykonana z blachy stalowej cynkowanej galwanicznie, a od średnicy 400 włącznie - w całości z aluminium. Unikalny konfuzor wlotowy dostosowany dokładnie do wymiarów wirnika sprawia, że powietrze jest zaciągane bezpośrednio na stożek wirnika diagonalnego bez zawirowań strugi między obudową a krawędziami łopatek. Przed utratą sprawności na krawędziach łopatek chroni również specjalny profilowany pierścień łączący wszystkie łopatki i doszczelniający komorę przepływu pomiędzy konfuzorem a kierownicami dyfuzora znajdującego się za wirnikiem.

Silnik został obudowany profilem dyfuzora wykonanym z tworzywa sztucznego, którego głównymi elementami są profilowane kierownice mające za zadanie maksymalne ograniczenie burzliwości przepływu za wirnikiem oraz ścięty stożek wyrównujący prędkości przepływu w całym przekroju kanału za wentylatorem. Takie połączenie różnego rodzaju elementów regulacji strumienia powietrza sprawia, że efektywność pracy wentylatora wzrosła o około 50% w stosunku do standardowych wentylatorów z wirnikami promieniowymi.

Wirnik

Wyważany dynamicznie wirnik diagonalny z tworzywa sztucznego (od średnicy 400 z aluminium) z pierścieniem zewnętrznym eliminującym straty ciśnienia wywołane turbulentnym przepływem na końcach łopatek. Łopatki profilowane w celu zachowania jak najmniej turbulentnego przepływu, umieszczone na stożkowej piaście konfuzora, dzięki któremu zasysane powietrze kierowane jest na najbardziej efektywną część łopatki.

Napęd i sterowanie

Asynchroniczny silnik elektryczny jednofazowy 230V, 50Hz lub trójfazowy 3 x 230V, oraz 3 x 400V, 50Hz. Silniki posiadają zintegrowane zabezpieczenie termiczne (z resetem manualnym: modele od 250/1600S do 400/3400S), pozostałe modele S i F  posiadają wbudowany czujnik temperatury uzwojeń, którego końcówki muszą być podłączone do zewnętrznego przekaźnika ochrony termicznej np. typu S ET10 lub STDT 16.

Silniki jednofazowe przystosowane są do napięciowej regulacji prędkości obrotowej w zakresie 80-230V za pomocą regulatorów transformatorowych. Silniki trójfazowe przystosowane są do zasilania i regulacji za pomocą przemiennika częstotliwości. Stopień ochrony wentylatorów IPX4, klasa izolacji F.

Maksymalna temperatura pracy

40 ÷ 80°C - w zależności od wybranego modelu

Zastosowanie

Transport czystego, niezapylonego powietrza w instalacjach wentylacyjnych do i z pomieszczeń w obiektach: mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Element nawiewu w centralach wentylacyjnych, współpraca z wymiennikami ciepła.



Wyposażenie dodatkowe:

  • regulatory obrotów,
  • obejmy montażowe,
  • falowniki,
  • przewody elastyczne,
  • tłumiki,
  • siatki ochronne,
  • zestaw śrub montażowych

Obudowa:

Obudowa tworzywo, wirnik tworzywo:

  • JETTEC 200/900S

Obudowa ze stali galwanizowanej, wirnik z tworzywa:

  • Od JETTEC 250/1600S do JETTEC 355/5000S

Obudowa z aluminium, wirnik z aluminium:

  • Od JETTEC 400/3400S do JETTEC 630/14000S

Obudowa ze stali galwanizowanej, wirnik z tworzywa:

  • Od JETTEC 250/2400F do JETTEC 355/5100F

Obudowa z aluminium, wirnik z aluminium:

  • Od JETTEC 400/5200F do JETTEC 710/20200F

 W Instalszop.pl znjadziecie Państwo wszystkie dostępne modele, część z nich dostępna jest na idnywidualne zamówienie.



Waga (kg)
5,4
Napięcie (V)
230
Wydajność (m3/h)
1625
Symbol producenta
JETTEC 250/1600S
Moc (W)
160
Poziom hałasu (dB(A)/3m)
42
Pobór prądu
0,8
Maksymalna temperatura pracy (C)
50
Max. ciśnienie robocze (Pa)
455
Ilość obrotów (obr./min)
2820
Waga (kg)
6,4
Napięcie (V)
230
Wydajność (m3/h)
1740
Symbol producenta
JETTEC 250/1700S
Moc (W)
180
Poziom hałasu (dB(A)/3m)
47
Pobór prądu
1
Maksymalna temperatura pracy (C)
55
Max. ciśnienie robocze (Pa)
470
Ilość obrotów (obr./min)
2890
Waga (kg)
8,7
Napięcie (V)
230
Wydajność (m3/h)
2360
Symbol producenta
JETTEC 280/2300S
Moc (W)
270
Poziom hałasu (dB(A)/3m)
50
Pobór prądu
1,6
Maksymalna temperatura pracy (C)
55
Max. ciśnienie robocze (Pa)
580
Ilość obrotów (obr./min)
2880
Waga (kg)
8,4
Napięcie (V)
230
Wydajność (m3/h)
2360
Symbol producenta
JETTEC 315/2300S
Moc (W)
270
Poziom hałasu (dB(A)/3m)
50
Pobór prądu
1,6
Maksymalna temperatura pracy (C)
55
Max. ciśnienie robocze (Pa)
580
Ilość obrotów (obr./min)
2905
Waga (kg)
14,2
Napięcie (V)
230
Wydajność (m3/h)
3290
Symbol producenta
JETTEC 315/3500S
Moc (W)
509
Poziom hałasu (dB(A)/3m)
54
Pobór prądu
3,2
Maksymalna temperatura pracy (C)
70
Max. ciśnienie robocze (Pa)
700
Ilość obrotów (obr./min)
2850
Waga (kg)
13,5
Napięcie (V)
230
Wydajność (m3/h)
2580
Symbol producenta
JETTEC 355/2600S
Moc (W)
150
Poziom hałasu (dB(A)/3m)
41
Pobór prądu
1,0
Maksymalna temperatura pracy (C)
80
Max. ciśnienie robocze (Pa)
270
Ilość obrotów (obr./min)
1460
Waga (kg)
17,3
Napięcie (V)
230
Wydajność (m3/h)
4770
Symbol producenta
JETTEC 355/5000S
Moc (W)
926
Poziom hałasu (dB(A)/3m)
56
Pobór prądu
5,4
Maksymalna temperatura pracy (C)
45
Max. ciśnienie robocze (Pa)
950
Ilość obrotów (obr./min)
2850
Waga (kg)
12,8
Napięcie (V)
230
Wydajność (m3/h)
3440
Symbol producenta
JETTEC 400/3400S*
Moc (W)
215
Poziom hałasu (dB(A)/3m)
54
Pobór prądu
1,5
Maksymalna temperatura pracy (C)
80
Max. ciśnienie robocze (Pa)
320
Ilość obrotów (obr./min)
1460
Waga (kg)
18,4
Napięcie (V)
230
Wydajność (m3/h)
5210
Symbol producenta
JETTEC 450/5000S*
Moc (W)
454
Poziom hałasu (dB(A)/3m)
59
Pobór prądu
3,1
Maksymalna temperatura pracy (C)
80
Max. ciśnienie robocze (Pa)
430
Ilość obrotów (obr./min)
1450
Waga (kg)
23,2
Napięcie (V)
230
Wydajność (m3/h)
6950
Symbol producenta
JETTEC 500/6700S*
Moc (W)
740
Poziom hałasu (dB(A)/3m)
61
Pobór prądu
4,2
Maksymalna temperatura pracy (C)
80
Max. ciśnienie robocze (Pa)
490
Ilość obrotów (obr./min)
1400
Waga (kg)
38
Napięcie (V)
230
Wydajność (m3/h)
9550
Symbol producenta
JETTEC 560/9600S*
Moc (W)
1120
Poziom hałasu (dB(A)/3m)
72
Pobór prądu
7,6
Maksymalna temperatura pracy (C)
80
Max. ciśnienie robocze (Pa)
630
Ilość obrotów (obr./min)
1430
Waga (kg)
43,1
Napięcie (V)
230
Wydajność (m3/h)
13940
Symbol producenta
JETTEC 630/14000S*
Moc (W)
2140
Poziom hałasu (dB(A)/3m)
70
Pobór prądu
11,4
Maksymalna temperatura pracy (C)
50
Max. ciśnienie robocze (Pa)
780
Ilość obrotów (obr./min)
1410
Waga (kg)
6,6
Napięcie (V)
3*230
Wydajność (m3/h)
2380
Symbol producenta
JETTEC 250/2400F
Moc (W)
380
Poziom hałasu (dB(A)/3m)
58
Pobór prądu
1,5
Maksymalna temperatura pracy (C)
50
Max. ciśnienie robocze (Pa)
900
Ilość obrotów (obr./min)
3980
Waga (kg)
15,5
Napięcie (V)
3*230
Wydajność (m3/h)
4210
Symbol producenta
JETTEC 315/4300F
Moc (W)
560
Poziom hałasu (dB(A)/3m)
63
Pobór prądu
3
Maksymalna temperatura pracy (C)
40
Max. ciśnienie robocze (Pa)
1160
Ilość obrotów (obr./min)
3490
Waga (kg)
17,5
Napięcie (V)
3*230
Wydajność (m3/h)
5000
Symbol producenta
JETTEC 355/5100F
Moc (W)
920
Poziom hałasu (dB(A)/3m)
60
Pobór prądu
3,2
Maksymalna temperatura pracy (C)
60
Max. ciśnienie robocze (Pa)
960
Ilość obrotów (obr./min)
2910
Waga (kg)
18,5
Napięcie (V)
3*230
Wydajność (m3/h)
5220
Symbol producenta
JETTEC 400/5200T*
Moc (W)
733
Poziom hałasu (dB(A)/3m)
61
Pobór prądu
2,7
Maksymalna temperatura pracy (C)
80
Max. ciśnienie robocze (Pa)
700
Ilość obrotów (obr./min)
2200
Waga (kg)
15
Napięcie (V)
3*400
Wydajność (m3/h)
6850
Symbol producenta
JETTEC 400/6900T
Moc (W)
1590
Poziom hałasu (dB(A)/3m)
75
Pobór prądu
3,2
Maksymalna temperatura pracy (C)
80
Max. ciśnienie robocze (Pa)
1200
Ilość obrotów (obr./min)
2930
Waga (kg)
26,5
Napięcie (V)
3*230
Wydajność (m3/h)
7470
Symbol producenta
JETTEC 450/7300T
Moc (W)
1132
Poziom hałasu (dB(A)/3m)
65
Pobór prądu
4,4
Maksymalna temperatura pracy (C)
80
Max. ciśnienie robocze (Pa)
840
Ilość obrotów (obr./min)
2150
Waga (kg)
23,6
Napięcie (V)
3*230
Wydajność (m3/h)
9850
Symbol producenta
JETTEC 500/9900F*
Poziom hałasu (dB(A)/3m)
72
Pobór prądu
7,1
Maksymalna temperatura pracy (C)
70
Max. ciśnienie robocze (Pa)
1030
Ilość obrotów (obr./min)
2060
Waga (kg)
33
Napięcie (V)
3*400
Wydajność (m3/h)
10800
Symbol producenta
JETTEC 560/10800F
Moc (W)
1445
Poziom hałasu (dB(A)/3m)
71
Pobór prądu
2,7
Maksymalna temperatura pracy (C)
60
Max. ciśnienie robocze (Pa)
790
Ilość obrotów (obr./min)
1570
Waga (kg)
45
Napięcie (V)
3*400
Wydajność (m3/h)
16250
Symbol producenta
JETTEC 630/16200F
Moc (W)
2955
Poziom hałasu (dB(A)/3m)
78
Pobór prądu
5,5/9,5
Maksymalna temperatura pracy (C)
60
Max. ciśnienie robocze (Pa)
960
Ilość obrotów (obr./min)
1610
Waga (kg)
63
Napięcie (V)
3*400
Wydajność (m3/h)
23140
Symbol producenta
JETTEC 710/23100F
Moc (W)
5123
Poziom hałasu (dB(A)/3m)
78
Pobór prądu
9,8
Maksymalna temperatura pracy (C)
60
Max. ciśnienie robocze (Pa)
1230
Ilość obrotów (obr./min)
1610
Symbol producenta

Szkic
Waga (kg)
Napięcie (V)
Wydajność (m3/h)
Moc (W)
Poziom hałasu (dB(A)/3m)
Pobór prądu
Maksymalna temperatura pracy (C)
Max. ciśnienie robocze (Pa)
Ilość obrotów (obr./min)
JETTEC 250/1600S
5,4
230
1625
160
42
0,8
50
455
2820
JETTEC 250/1700S
6,4
230
1740
180
47
1
55
470
2890
JETTEC 280/2300S
8,7
230
2360
270
50
1,6
55
580
2880
JETTEC 315/2300S
8,4
230
2360
270
50
1,6
55
580
2905
JETTEC 315/3500S
14,2
230
3290
509
54
3,2
70
700
2850
JETTEC 355/2600S
13,5
230
2580
150
41
1,0
80
270
1460
JETTEC 355/5000S
17,3
230
4770
926
56
5,4
45
950
2850
JETTEC 400/3400S
12,8
230
3440
215
54
1,5
80
320
1460
JETTEC 450/5000S
18,4
230
5210
454
59
3,1
80
430
1450
JETTEC 500/6700S
23,2
230
6950
740
61
4,2
80
490
1400
JETTEC 560/9600S
38
230
9550
1120
72
7,6
80
630
1430
JETTEC 630/14000S
43,1
230
13940
2140
70
11,4
50
780
1410
JETTEC 250/2400F
6,6
3*230
2380
380
58
1,5
50
900
3980
JETTEC 315/4300F
15,5
3*230
4210
560
63
3
40
1160
3490
JETTEC 355/5100F
17,5
3*230
5000
920
60
3,2
60
960
2910
JETTEC 400/5200T
18,5
3*230
5220
733
61
2,7
80
700
2200
JETTEC 400/6900T
15
3*400
6850
1590
75
3,2
80
1200
2930
JETTEC 450/7300T
26,5
3*230
7470
1132
65
4,4
80
840
2150
JETTEC 500/9900F
23,6
3*230
9850
72
7,1
70
1030
2060
JETTEC 560/10800T
33
3*400
10800
1445
71
2,7
60
790
1570
JETTEC 630/16200T
45
3*400
16250
2955
78
5,5/9,5
60
960
1610
JETTEC 710/23100T
63
3*400
23140
5123
78
9,8
60
1230
1610

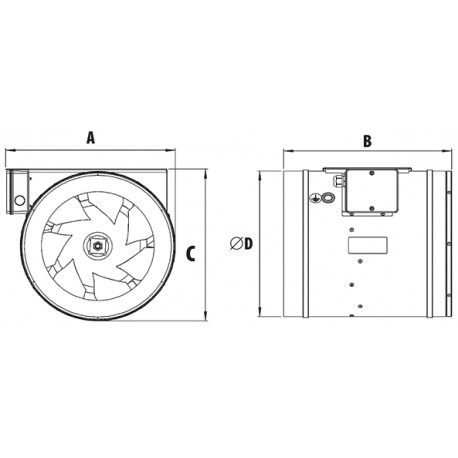

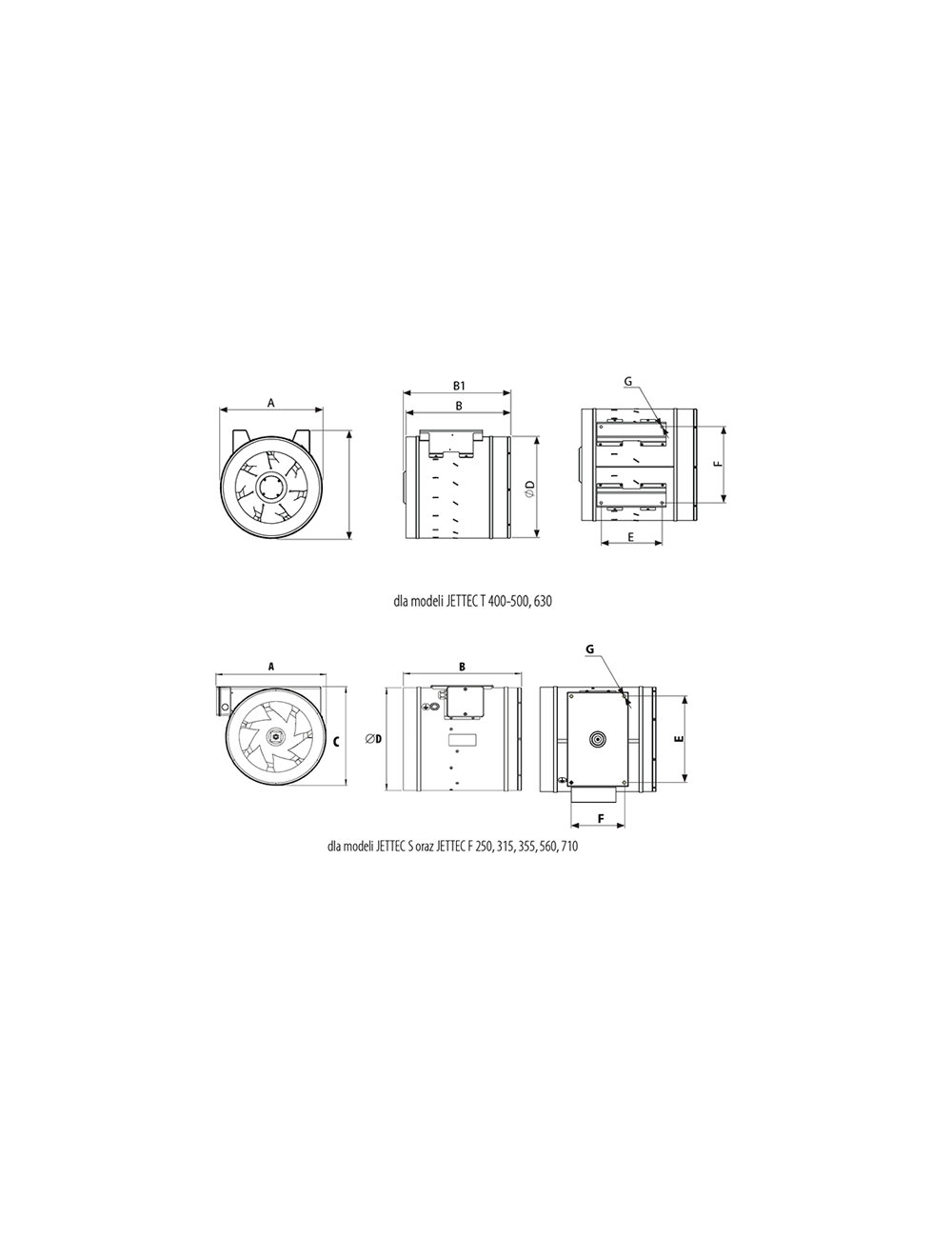

Symbol producenta

Szkic
G (mm)
A (mm)
B (mm)
F (mm)
E (mm)
D (mm)
C (mm)
JETTEC 250/1600S
-
254±1
214,5±1
90
220
250±1
258,8±2
JETTEC 250/1700S
-
296±2
278±1
100
220
250±1
258,8±2
JETTEC 280/2300S
-
320,9±2
307,6±1
120
239
280,7±1
289,5±2
JETTEC 315/2300S
-
335,5±2
307,6±1
120
239
315
318,5±2

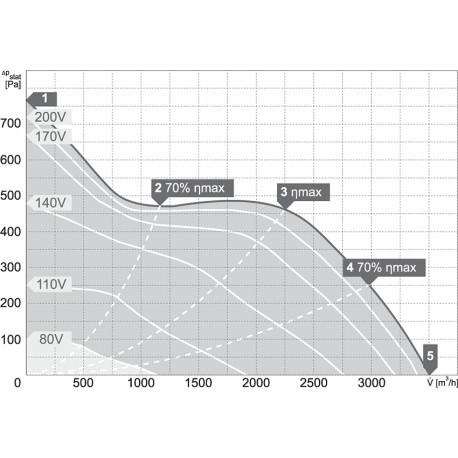

JETTEC 315/3500S
-
349±2
350,7±1
160
260
315±1
323,8±2

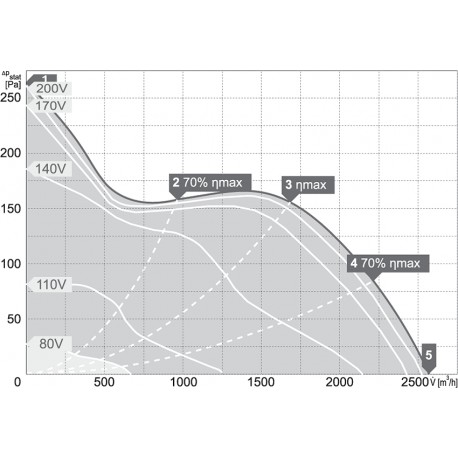

JETTEC 355/2600S
-
388,3±2
396±1
175
300
353,5±1
362,5±2

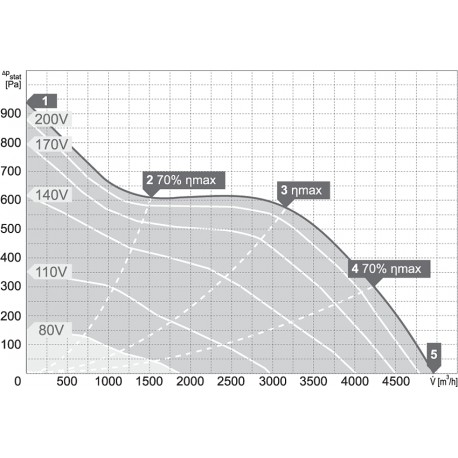

JETTEC 355/5000S
-
388,3±2
396±1
175
300
353,5±1
362,5±2
JETTEC 400/3400S
-
352±2
416±3
220
275
403
431,8±2

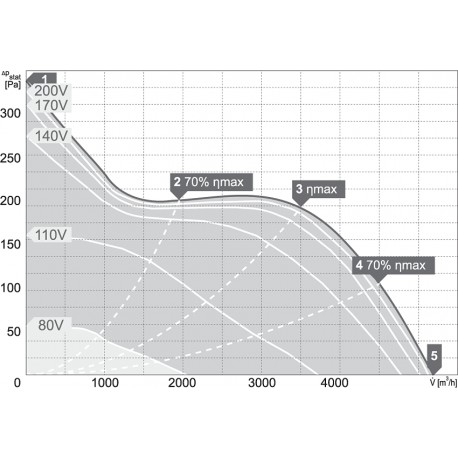

JETTEC 450/5000S
-
402±2
466,5±3
250
310
452,6
466,8±2
JETTEC 500/6700S
-
442,6±2
515±3
250
360
503,7
512,2±2
JETTEC 560/9600S
-
513±2
582±3
250
440
564
573±2
JETTEC 630/14000S
-
583,4±2
653,5±3
290
490
634,4
643,2±2
JETTEC 250/2400F
-
296±2
278±1
-
-
250±1
258,8±2
JETTEC 315/4300F
-
319±1
350,7±1
-
-
315±1
329,8±2

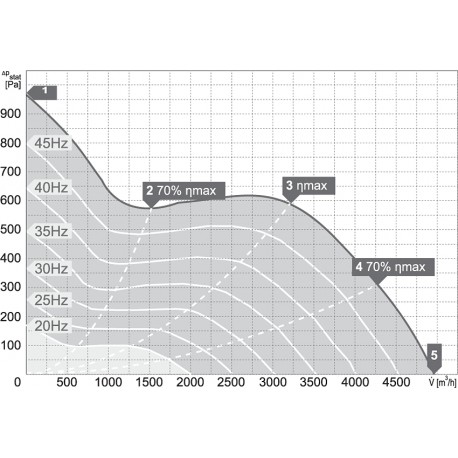

JETTEC 355/5100F
-
357,5±1
396±1
-
-
353,5±1
362,5±2

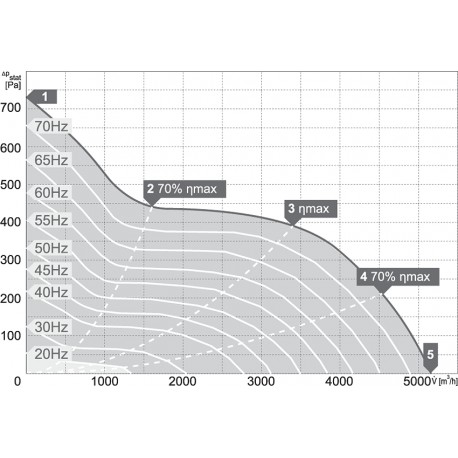

JETTEC 400/5200T
-
352±2
416±3
275
220
403
431,8±2
JETTEC 400/6900T
-
352±2
416±3
275
220
403
431,8±2
JETTEC 450/7300T
-
357±2
466,4±3
310
250
452,6
466,8±2
JETTEC 500/9900F
-
397,7±2
515±3
-
-
503,7
512,2±2
JETTEC 560/10800T
-
568,±2
582±3
-
-
564±1
573±2
JETTEC 630/16200T
-
638,±2
654,±3
490
290
634,±1
638,±2
JETTEC 710/23100T
-
717±2
732,±3
-
-
714,±1
723,±2

Harmann Polska Sp. z o.o.

12 650 20 30

biuro@harmann.pl

Kokotów 703

32-002 Kokotów

Bezpieczne płatności
21 dni na zwrot towaru
Darmowa dostawa paczkowa od 100zł
Gwarancja na wszystkie towary
Wsparcie techniczne
Szybka wysyłka

Może ci się spodobać również

Wentylator kanałowy BOOST Wentylator kanałowy BOOST
  • Pakiet
  • Więcej opcji
Zobacz
Symbol: BOOST
Cena Cena od 649,44 zł

Vents

Wentylator kanałowy BOOST

Oglądane produkty

w tej samej kategorii

Wentylator kanałowy serii ICM Wentylator kanałowy serii ICM Wentylator kanałowy serii ICM Wentylator kanałowy serii ICM Wentylator kanałowy serii ICM Wentylator kanałowy serii ICM
  • Pakiet
  • Więcej opcji
Zobacz
Symbol: ICM
Cena Cena od 147,00 zł

Havaco

Wentylator kanałowy serii ICM

Wentylator kanałowy TD EX Wentylator kanałowy TD EX Wentylator kanałowy TD EX Wentylator kanałowy TD EX Wentylator kanałowy TD EX Wentylator kanałowy TD EX Wentylator kanałowy TD EX Wentylator kanałowy TD EX Wentylator kanałowy TD EX
  • Pakiet
  • Więcej opcji
Zobacz
Symbol: TD EX
Cena Cena od 4 659,00 zł

Venture Industries

Wentylator kanałowy TD EX

Wentylator kanałowy serii...
  • Pakiet
  • Więcej opcji
Zobacz
Symbol: ICM-EC
Cena Cena od 305,65 zł

Havaco

Wentylator kanałowy serii ICM-EC

Wentylator LINEO
  • Pakiet
  • Więcej opcji
Zobacz
Symbol: LINEO
Cena Cena od 487,00 zł

Vortice

Wentylator LINEO

Wentylator kanałowy TDx2 Wentylator kanałowy TDx2 Wentylator kanałowy TDx2 Wentylator kanałowy TDx2 Wentylator kanałowy TDx2
  • Pakiet
  • Więcej opcji
Zobacz
Symbol: TDx2
Cena Cena od 1 221,34 zł

Venture Industries

Wentylator kanałowy TDx2
