Zastosowanie

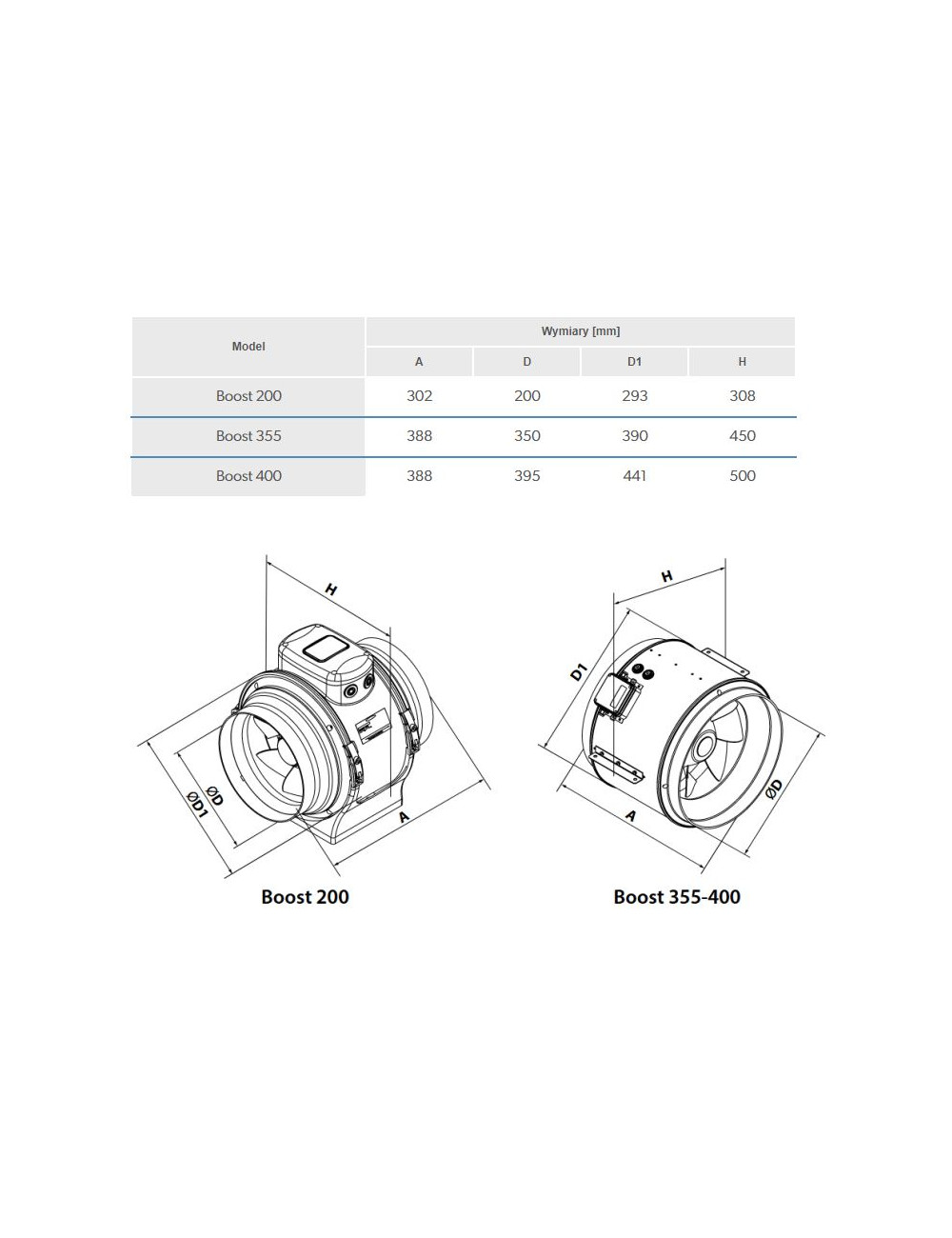

Jednostki są przeznaczone do systemów wentylacji nawiewnej, wywiewnej oraz nawiewno-wywiewnej wymagających dużego przepływu powietrza: w pomieszczeniach komercyjnych, biurowych, publicznych, przemysłowych oraz w pomieszczeniach o wysokiej wilgotności. Wentylatory są kompatybilne z przewodami powietrznymi o średnicy Ø200, Ø 355 i Ø 400 mm.

Konstrukcja

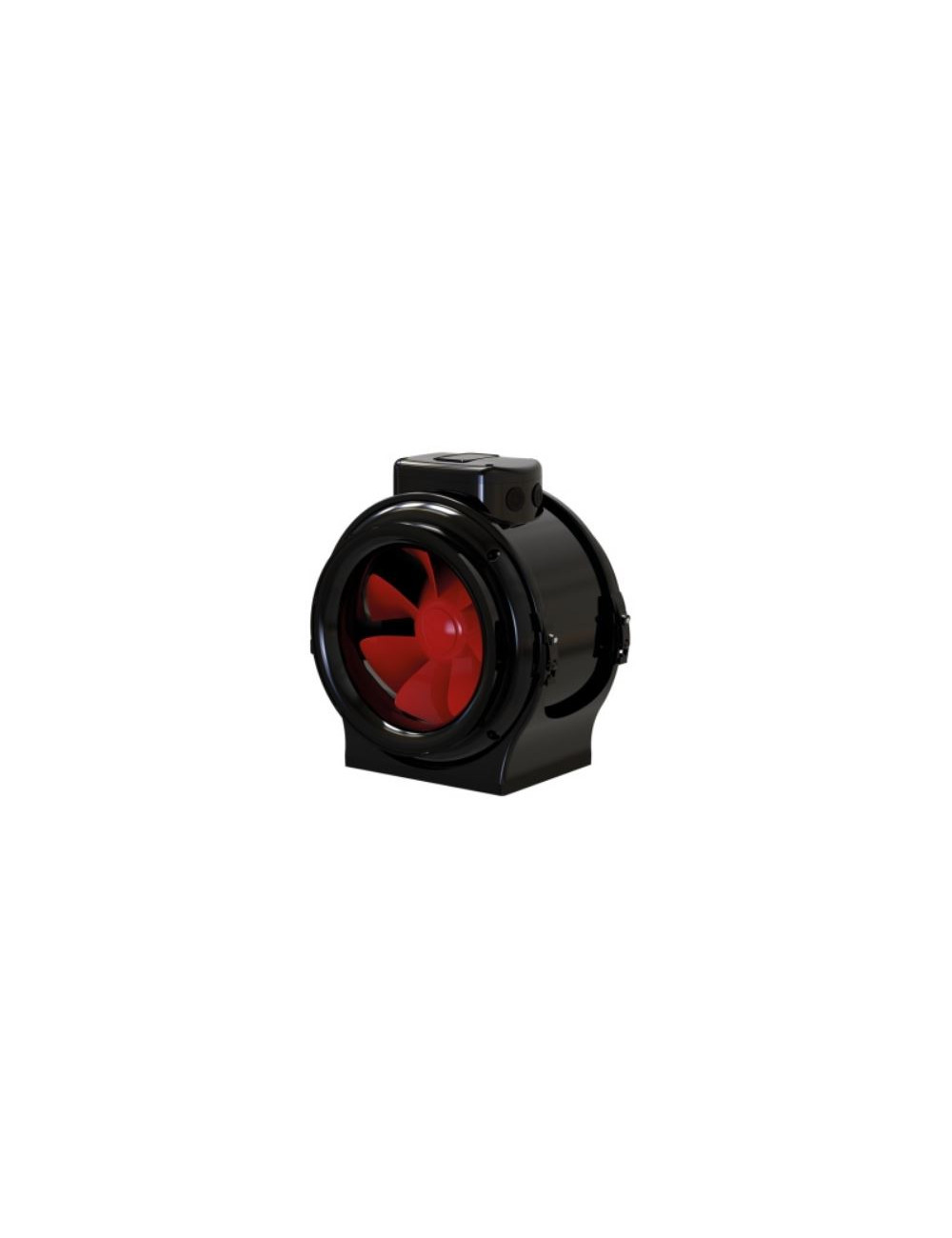

Obudowa wykonana jest z polimeru (w przypadku modeli 355 i 400 obudowa dodatkowo jest wzmocniona metalową obudową). Dzięki stożkowato kształtowanemu wirnikowi z polimeru o specjalnie profilowanych łopatkach, prędkość obiegu strumienia powietrza wzrasta, co skutkuje większym przepływem i ciśnieniem powietrza w porównaniu z charakterystykami standardowych wentylatorów kanałowych. Specjalnie zaprojektowany dyfuzor, wirnik i separator przepływu powietrza na wlocie wentylatora zapewniają równomierne rozprowadzenie strumienia powietrza i umożliwiają najlepsze połączenie wysokiego przepływu powietrza, zwiększonego ciśnienia i niskiego hałasu. Obudowa wentylatora jest wyposażona w szczelną skrzynkę zaciskową do podłączenia do sieci zasilającej.

Silnik

Wentylatory VENTS Boost są wyposażone w jednofazowe, wysokowydajne silniki asynchroniczne z trzema prędkościami obrotowymi i niskim zużyciem energii. Silnik jest wyposażony w termiczne przełączniki zabezpieczające przed przegrzaniem. Łożyska kulkowe zapewniają długą żywotność (około 40 000 godzin ciągłej pracy). Stopień ochrony silnika przed wnikaniem wody to IPX4.

Regulacja prędkości

Silnik trzybiegowy można sterować za pomocą zewnętrznego przełącznika biegów P3-1-300 (do osobnego zakupu).

Montaż

Wentylatory mogą być montowane w dowolnym miejscu i pod dowolnym kątem w systemie przewodów wentylacyjnych. Kilka wentylatorów można zainstalować w jednym systemie równolegle, aby osiągnąć większy przepływ powietrza, lub szeregowo, aby zwiększyć ciśnienie robocze w systemie. Obudowa wentylatora jest wyposażona w uchwyty mocujące do montażu na podłodze, ścianie lub suficie. Wentylatory można montować przy użyciu wsporników montażowych KM-Boost odpowiedniego rozmiaru (należy dokupić osobno, dostępne dla modeli 355 i 400).
