Zastosowanie

Nawiewne i wywiewne systemy wentylacji pomieszczeń różnego przeznaczenia o podwyższonych wymogach dotyczących zużycia energii oraz poziomu hałasu. Konstrukcja wentylatora VS EC umożliwia przepływ powietrza przez wentylator liniowo. Dzięki aluminiowo-cynkowej obudowie o właściwościach antykorozyjnych oraz izolacji cieplnej, wentylator może być wykorzystany do montażu zewnętrznego.

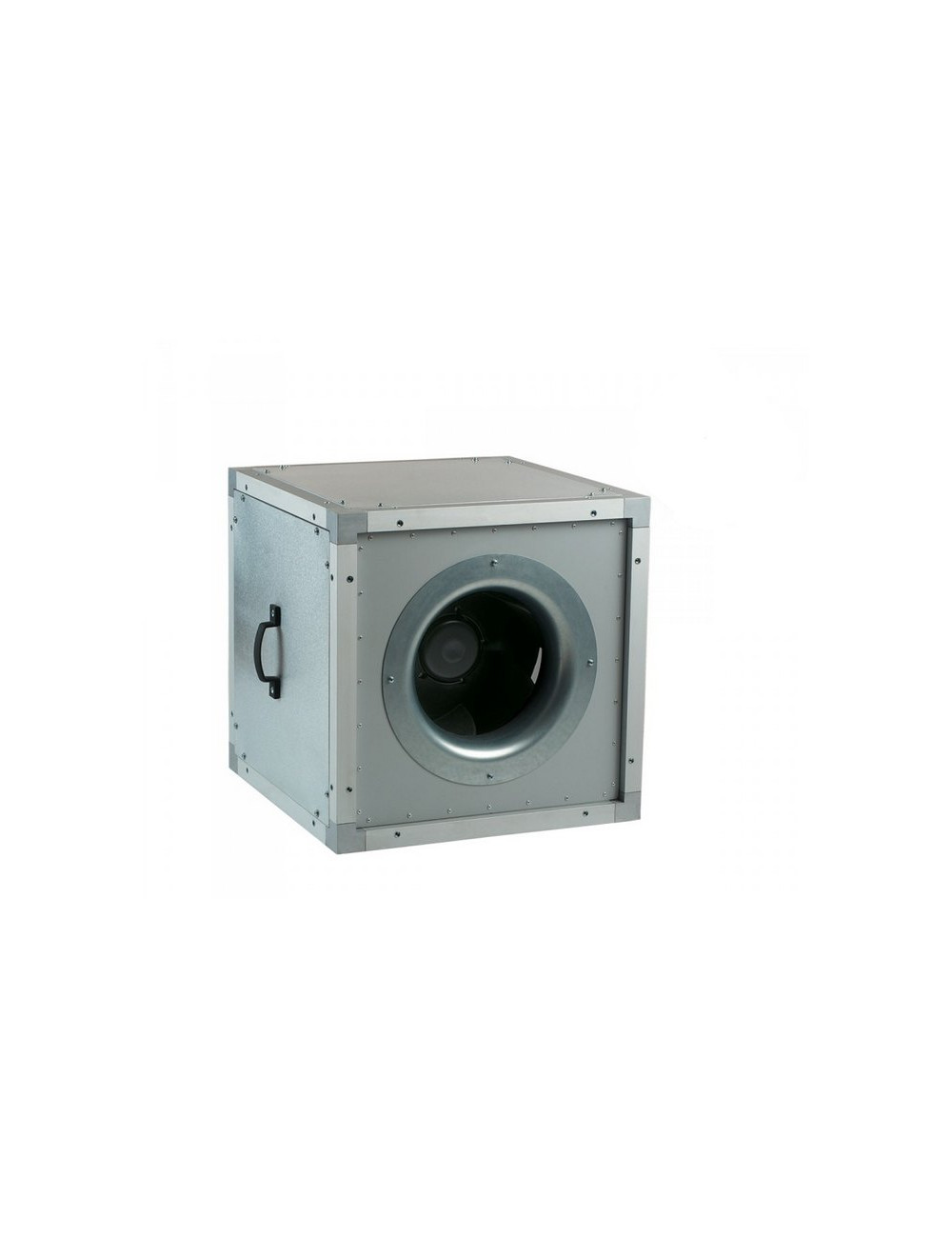

Konstrukcja

Obudowa wentylatora wykonana jest ze szkieletu aluminiowego, połączonego aluminiowymi narożnikami-kątownikami oraz zdejmowanej, ocynkowanej, dwuwarstwowej płyty. Izolacja cieplna i akustyczna wykonana jest z wełny mineralnej o grubości 20 mm. Króćce przyłączeniowe w wersji okrągłej i prostokątnej spełniają dodatkowo funkcję antywibracyjną. Ponadto króćce o przekroju okrągłym wyposażone są w gumowe uszczelki. Króćce przyłączeniowe nie wchodzą w skład zestawu (występują na indywidualne zamówienie).

Silnik

W wentylatorach zastosowano elektro-komutatorowe silniki (EC) o wysokiej wydajności, wyposażone w wirniki zewnętrzny z zagiętymi do tyłu łopatkami. Tego typu silniki są na dzień dzisiejszy najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii. Silniki EC charakteryzują się wysoką wydajnością i optymalnym sterowaniem w pełnym zakresie prędkości obrotowej. Niewątpliwą zaletą komutowanego elektronicznie silnika jest jego wysoki współczynnik sprawności KPD (do 90%).

Funkcje i sterowanie

Sterowanie wentylatorem odbywa się za pomocą zewnętrznego sygnału sterującego 0-10 V(regulacja wydajności zależna jest od poziomu temperatury, ci-śnienia i innych parametrów). W przypadku zmiany wartości czynnika sterującego, wentylator EC zmienia prędkość obrotową i zabezpiecza niezmiennie, optymalną ilość powietrza, niezbędną dla systemu wentylacyjnego. Maksymalna prędkość obrotowa wentylatora jest niezależna od częstotliwości prądu w sieci ( możliwa jest praca zarówno w sieci z częstotliwością prądu 50Hz oraz 60 Hz). Wentylatory łączyć można w jedną, sterowaną komputerowo sieć. Oprogramowanie umożliwia precyzyjne sterowanie pracą połączonych w sieć wentylatorów.

Montaż

Wentylatory przeznaczone są do montażu z kwadratowymi lub okrągłymi kanałami wentylacyjnymi za pomocą elastycznej wstawki – przejściówki o odpowiednim przekroju. Wentylator może zostać zamontowany za pomocą zawiesi lub wsporników. Możliwy jest montaż w dowolnym położeniu, pod warunkiem, że strzałka na obudowie wentylatora jest zgodna z kierunkiem przepływu powietrza w systemie. W czasie montażu niezbędne jest uwzględnienie dostępu dla obsługi serwisowej.
