Zastosowanie

Wentylatory kanałowe do nawiewu i wywiewu dla różnych obiektów komercyjnych i przemysłowych, wymagających dużego przepływu powietrza. Wentylatory są kompatybilne z przewodami powietrznymi o średnicy 250, 315, 355 i 400 mm.

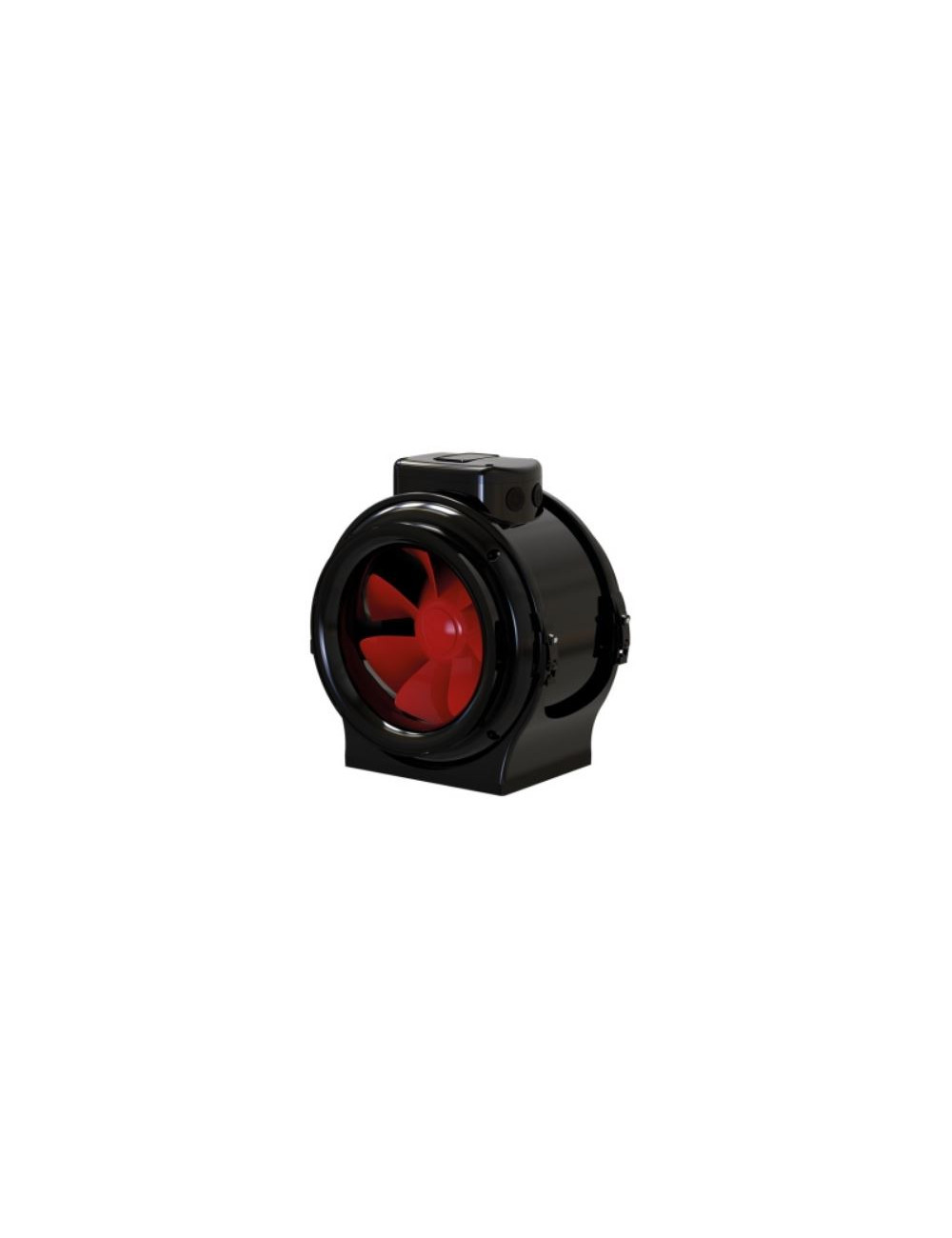

Konstrukcja

Obudowa wykonana jest z polimeru (dla modeli 315, 355 i 400, obudowa dodatkowo jest wzmocniona metalową obudową). Dzięki stożkowato kształtowanemu wirnikowi z polimeru o specjalnie profilowanych łopatkach, prędkość obiegu strumienia powietrza wzrasta, co skutkuje większym przepływem i ciśnieniem powietrza w porównaniu z charakterystykami standardowych wentylatorów kanałowych.

Specjalnie zaprojektowany dyfuzor, wirnik i separator przepływu powietrza na wlocie wentylatora zapewniają równomierne rozprowadzenie strumienia powietrza i umożliwiają najlepsze połączenie wysokiego przepływu powietrza, zwiększonego ciśnienia i niskiego hałasu. Obudowa wentylatora jest wyposażona w szczelną skrzynkę zaciskową do podłączenia do sieci zasilającej.

Silnik

Jednostki są wyposażone w bardzo wydajne silniki prądu stałego z elektroniczną komutacją. Te najnowocześniejsze silniki są obecnie najbardziej zaawansowanym rozwiązaniem pod względem efektywności energetycznej. Silniki EC charakteryzują się wysoką wydajnością i optymalną kontrolą w całym zakresie prędkości. Dodatkowo, efektywność silnika elektronicznie komutowanego osiąga bardzo imponujące poziomy nawet do 90%.

Regulacja prędkości

Wentylator jest sterowany za pomocą sygnału sterowania 0-10 V. Gdy wartość sygnału sterowania się zmienia, wentylator EC zmienia prędkość obrotową i dostarcza wymaganą ilość przepływu powietrza dla systemu wentylacji. Kilka wentylatorów może być zintegrowanych w jednym systemie sterowania komputerowego. Specjalnie zaprojektowane oprogramowanie zapewnia wysoką precyzję sterowania wentylatorami zintegrowanymi w sieć. Wyświetlacz komputera pokazuje wszystkie parametry systemu, a tryb pracy może być ustawiony indywidualnie dla każdego wentylatora w sieci.

Montaż

Wentylatory mogą być montowane w dowolnym miejscu i pod dowolnym kątem w systemie przewodów wentylacyjnych. Kilka wentylatorów można zainstalować w jednym systemie równolegle, aby osiągnąć większy przepływ powietrza, lub szeregowo, aby zwiększyć ciśnienie robocze w systemie. Obudowa wentylatora jest wyposażona w uchwyty mocujące do montażu na podłodze, ścianie lub suficie. Wentylatory można montować przy użyciu wsporników KM-Boost odpowiedniego rozmiaru (należy dokupić osobno, dostępne dla modeli 315, 355 i 400).
