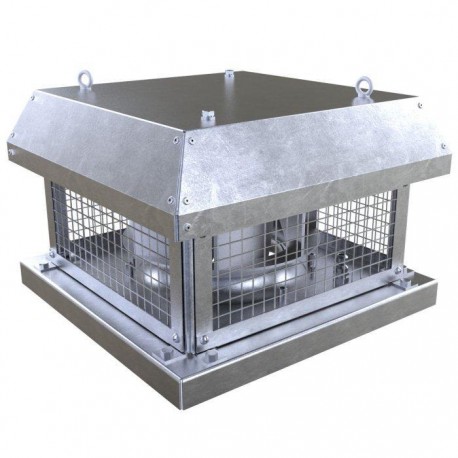

Wentylator dachowy serii VKHz

Wybierz wersję produktu
Model
Wydajność (m3/h)
Cena netto
VKHz 2E 190**
DostępnyDostępny
610/654
990,40 zł
VKHz 2E 225**
DostępnyDostępny
915/1010
1 048,00 zł
VKHz 2E 250
DostępnyDostępny
1450/1320
1 164,80 zł

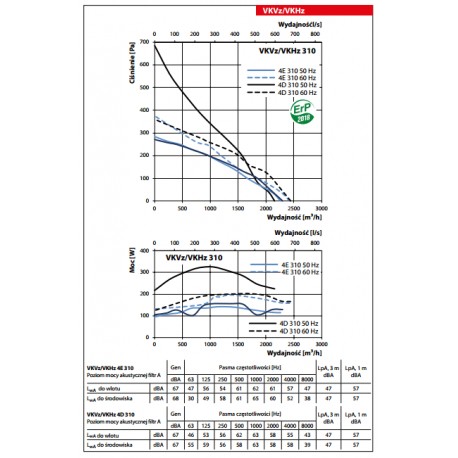

VKHz 4E 310
DostępnyDostępny
2265/2425
1 752,80 zł
VKHz 4D 310*
DostępnyDostępny
2300/2442
1 752,80 zł
VKhz 4E 355
DostępnyDostępny
2480/2976
1 985,60 zł
VKHz 4D 355*
DostępnyDostępny
3290/3540
2 684,00 zł
VKHz 4E 400
DostępnyDostępny
3950
3 149,60 zł
VKHz 4D 400*
DostępnyDostępny
3950
3 149,60 zł
VKHz 4E 450
DostępnyDostępny
6180
3 604,00 zł
VKHz 4D 450*
DostępnyDostępny
5920
3 604,00 zł
VKHz 4D 500*
DostępnyDostępny
8435
4 646,40 zł
VKHz 6E 500
DostępnyDostępny
5680/6532
4 646,40 zł
VKHz 4D 560*
DostępnyDostępny
13560
7 563,20 zł
VKHz 6D 630*
DostępnyDostępny
12640
10 468,00 zł
VKHz 6D 710*
DostępnyDostępny
17010
13 960,00 zł
Brutto
Odśrodkowy wentylator dachowy, wydajność do 17 010 m3 /h w obudowie stalowej z poziomym wyrzutem powietrza.

** Klasa Energetyczna: C
* Towar dostępny na indywidualne zamówienie

Zastosowanie

Wentylatory dachowe VKVz i VKHz mają zastosowanie w instalacjach wywiewnych różnego typu pomieszczeń. Wentylatory przystosowane są do montażu na podstawach dachowych izolowanych oraz tłumiących. Średnica lub przekrój kanałów wentylacyjnych uzależniona od wielkości i typu wentylatora.

Konstrukcja

Obudowa wykonana jest ze stali ocynkowanej.

Silnik

2-, 4- lub 6-biegunowy jedno- lub trójfazowy asynchroniczny silnik z zewnętrznym wirnikiem z łopatkami wygiętymi do tyłu. Silnik jest wyposażony w termiczne zabezpieczenie przed przegrzaniem z automatycznym restartem, a także łożyska kulkowe zapewniające długą żywotność. Turbina jest dynamicznie wyważana podczas montażu, co zapewnia precyzyjne funkcjonowanie, bezpieczną obsługę i niski poziom hałasu. Stopień ochrony silnika IP44, IP54.

Regulacja prędkości

Możliwa jest płynna i skokowa regulacja prędkości. Odbywa się ona za pomocą regulatora tyrystorowego lub transformatorowego. Do jednego regulatora można podłączyć kilka wentylatorów w przypadku całkowitej mocy i prądu roboczego nie przekraczać wartości znamionowe regulatora.

Montaż

Wentylator montowany jest bezpośrednio na powierzchni dachu lub na podstawie dachowej (izolowanej lub tłumiącej), ustawionej bezpośrednio nad kanałem wentylacyjnym. Do połączenia z kanałem wentylacyjnym służą następujące akcesoria: zawór zwrotny KKV, łącznik kanałów elastycznych GVK, oraz kołnierz FVK. Przyłączenie elektryczne i instalacja muszą być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.

Waga (kg)
8.2
Napięcie (V)
1~230
Wydajność (m3/h)
610/654
Moc (W)
69/89
Poziom hałasu
48/49
Maksymalna temperatura pracy (C)
+50
Minimalna temperatura pracy (C)
-25
Natężenie prądu
0.30/0.40
Ilość obrotów (obr./min)
2680/2980
IP
IPX4/IP44
Częstotliwość
50/60
Waga (kg)
9.2
Napięcie (V)
1~230
Wydajność (m3/h)
915/1010
Moc (W)
123/169
Poziom hałasu
51/52
Maksymalna temperatura pracy (C)
+50
Minimalna temperatura pracy (C)
-25
Natężenie prądu
0.54/0.70
Ilość obrotów (obr./min)
2790/2820
IP
IPX4/IP44
Częstotliwość
50/60
Waga (kg)
12.7
Napięcie (V)
1~230
Wydajność (m3/h)
1450/1320
Moc (W)
184/232
Poziom hałasu
54/53
Maksymalna temperatura pracy (C)
+50
Minimalna temperatura pracy (C)
-25
Natężenie prądu
0.81/0.90
Ilość obrotów (obr./min)
2480/2320
IP
IPX4/IP44
Częstotliwość
50/60
Waga (kg)
14.2
Napięcie (V)
1~230
Wydajność (m3/h)
2265/2425
Moc (W)
141/195
Poziom hałasu
47/49
Maksymalna temperatura pracy (C)
+50
Minimalna temperatura pracy (C)
-25
Natężenie prądu
0.64/0.87
Ilość obrotów (obr./min)
1420/1740
IP
IPX4/IP54
Częstotliwość
50/60
Waga (kg)
14.2
Napięcie (V)
3~400
Wydajność (m3/h)
2300/2442
Moc (W)
155/202
Poziom hałasu
47/48
Maksymalna temperatura pracy (C)
+50
Minimalna temperatura pracy (C)
-25
Natężenie prądu
0.29/0.32
Ilość obrotów (obr./min)
1410/1550
IP
IPX4/IP54
Częstotliwość
50/60
Waga (kg)
28.3
Napięcie (V)
1~230
Wydajność (m3/h)
2480/2976
Moc (W)
219/304
Poziom hałasu
51/52
Maksymalna temperatura pracy (C)
+50
Minimalna temperatura pracy (C)
-25
Natężenie prądu
0.96/1.33
Ilość obrotów (obr./min)
1420/1580
IP
IPX4/IP54
Częstotliwość
50/60
Waga (kg)
30.3
Napięcie (V)
3~400
Wydajność (m3/h)
3290/3540
Moc (W)
264/330
Poziom hałasu
52/53
Maksymalna temperatura pracy (C)
+60
Minimalna temperatura pracy (C)
-25
Natężenie prądu
0.58/0.64
Ilość obrotów (obr./min)
1430/1650
IP
IPX4/IP54
Częstotliwość
50/60
Waga (kg)
35
Napięcie (V)
1~230
Wydajność (m3/h)
3950
Moc (W)
457
Poziom hałasu
55
Maksymalna temperatura pracy (C)
+60
Minimalna temperatura pracy (C)
-25
Natężenie prądu
2.00
Ilość obrotów (obr./min)
1440
IP
IPX4/IP54
Częstotliwość
50
Waga (kg)
35
Napięcie (V)
3~400
Wydajność (m3/h)
3950
Moc (W)
420
Poziom hałasu
55
Maksymalna temperatura pracy (C)
+60
Minimalna temperatura pracy (C)
-25
Natężenie prądu
0.99
Ilość obrotów (obr./min)
1440
IP
IPX4/IP54
Częstotliwość
50
Waga (kg)
46.6
Napięcie (V)
1~230
Wydajność (m3/h)
6180
Moc (W)
749
Poziom hałasu
58
Maksymalna temperatura pracy (C)
+60
Minimalna temperatura pracy (C)
-25
Natężenie prądu
3.35
Ilość obrotów (obr./min)
1400
IP
IPX4/IP54
Częstotliwość
50
Waga (kg)
45.5
Napięcie (V)
1~230
Wydajność (m3/h)
5920
Moc (W)
755
Poziom hałasu
57
Maksymalna temperatura pracy (C)
+50
Minimalna temperatura pracy (C)
-25
Natężenie prądu
1.50
Ilość obrotów (obr./min)
1440
IP
IPX4/IP54
Częstotliwość
50
Waga (kg)
46.6
Napięcie (V)
3~400
Wydajność (m3/h)
8435
Moc (W)
1527
Poziom hałasu
62
Maksymalna temperatura pracy (C)
+50
Minimalna temperatura pracy (C)
-25
Natężenie prądu
2.64
Ilość obrotów (obr./min)
1460
IP
IPX4/IP54
Częstotliwość
50
Waga (kg)
52.8
Napięcie (V)
3~400
Wydajność (m3/h)
5680/6532
Moc (W)
407/673
Poziom hałasu
52/54
Maksymalna temperatura pracy (C)
+60
Minimalna temperatura pracy (C)
-25
Natężenie prądu
1.81/3.05
Ilość obrotów (obr./min)
970/1120
IP
IPX4/IP54
Częstotliwość
50/60
Waga (kg)
81.4
Napięcie (V)
3~400
Wydajność (m3/h)
13560
Moc (W)
1970
Poziom hałasu
66
Maksymalna temperatura pracy (C)
+50
Minimalna temperatura pracy (C)
-25
Natężenie prądu
3.36
Ilość obrotów (obr./min)
1400
IP
IPX4/IP54
Częstotliwość
50
Waga (kg)
96.3
Napięcie (V)
3~400
Wydajność (m3/h)
12640
Moc (W)
1110
Poziom hałasu
64
Maksymalna temperatura pracy (C)
+50
Minimalna temperatura pracy (C)
-25
Natężenie prądu
2.42
Ilość obrotów (obr./min)
957
IP
IPX4/IP54
Częstotliwość
50
Waga (kg)
134
Napięcie (V)
3~400
Wydajność (m3/h)
17010
Moc (W)
2583
Poziom hałasu
67
Maksymalna temperatura pracy (C)
+70
Minimalna temperatura pracy (C)
-25
Natężenie prądu
4.87
Ilość obrotów (obr./min)
945
IP
IPX4/IP54
Częstotliwość
50
Symbol producenta

Szkic
Waga (kg)
Napięcie (V)
Wydajność (m3/h)
Moc (W)
Poziom hałasu
Maksymalna temperatura pracy (C)
Minimalna temperatura pracy (C)
Natężenie prądu
Ilość obrotów (obr./min)
IP
Częstotliwość
Wybrano
VKHz 2E 190**
8.2
1~230
610/654
69/89
48/49
+50
-25
0.30/0.40
2680/2980
IPX4/IP44
50/60
Wybrano
VKHz 2E 225**
9.2
1~230
915/1010
123/169
51/52
+50
-25
0.54/0.70
2790/2820
IPX4/IP44
50/60
Wybrano
VKHz 2E 250
12.7
1~230
1450/1320
184/232
54/53
+50
-25
0.81/0.90
2480/2320
IPX4/IP44
50/60
Wybrano
VKHz 4E 310
14.2
1~230
2265/2425
141/195
47/49
+50
-25
0.64/0.87
1420/1740
IPX4/IP54
50/60
Wybrano
VKHz 4D 310*
14.2
3~400
2300/2442
155/202
47/48
+50
-25
0.29/0.32
1410/1550
IPX4/IP54
50/60
Wybrano
VKhz 4E 355
28.3
1~230
2480/2976
219/304
51/52
+50
-25
0.96/1.33
1420/1580
IPX4/IP54
50/60
Wybrano
VKHz 4D 355*
30.3
3~400
3290/3540
264/330
52/53
+60
-25
0.58/0.64
1430/1650
IPX4/IP54
50/60
Wybrano
VKHz 4E 400
35
1~230
3950
457
55
+60
-25
2.00
1440
IPX4/IP54
50
Wybrano
VKHz 4D 400*
35
3~400
3950
420
55
+60
-25
0.99
1440
IPX4/IP54
50
Wybrano
VKHz 4E 450
46.6
1~230
6180
749
58
+60
-25
3.35
1400
IPX4/IP54
50
Wybrano
VKHz 4D 450*
45.5
1~230
5920
755
57
+50
-25
1.50
1440
IPX4/IP54
50
Wybrano
VKHz 4D 500*
46.6
3~400
8435
1527
62
+50
-25
2.64
1460
IPX4/IP54
50
Wybrano
VKHz 6E 500
52.8
3~400
5680/6532
407/673
52/54
+60
-25
1.81/3.05
970/1120
IPX4/IP54
50/60
Wybrano
VKHz 4D 560*
81.4
3~400
13560
1970
66
+50
-25
3.36
1400
IPX4/IP54
50
Wybrano
VKHz 6D 630*
96.3
3~400
12640
1110
64
+50
-25
2.42
957
IPX4/IP54
50
Wybrano
VKHz 6D 710*
134
3~400
17010
2583
67
+70
-25
4.87
945
IPX4/IP54
50
Symbol producenta

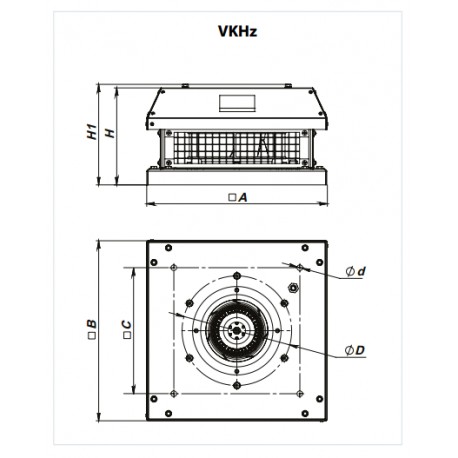

Szkic
A (mm)
B (mm)
H (mm)
H1 (mm)
D (mm)
C (mm)
d (mm)
Wybrano
VKHz 2E 190**
Wentylator dachowy serii VKVz 2E 190
351
350
189
195
213
245
11
Wybrano
VKHz 2E 225**
Wentylator dachowy serii VKVz 2E 190
351
350
210
217
210
245
11
Wybrano
VKHz 2E 250
Wentylator dachowy serii VKVz 2E 190
451
450
237
244
285
330
11
Wybrano
VKHz 4E 310
Wentylator dachowy serii VKVz 2E 190
451
450
287
294
285
330
11
Wybrano
VKHz 4D 310*
Wentylator dachowy serii VKVz 2E 190
451
450
287
294
285
330
11
Wybrano
VKhz 4E 355
Wentylator dachowy serii VKVz 2E 190
625
620
322
361
438
450
11
Wybrano
VKHz 4D 355*
Wentylator dachowy serii VKHz 4D 355
625
620
347
386
438
450
11
Wybrano
VKHz 4E 400
Wentylator dachowy serii VKVz 2E 190
625
620
376
415
438
450
11
Wybrano
VKHz 4D 400*
Wentylator dachowy serii VKVz 2E 190
625
620
376
415
438
450
11
Wybrano
VKHz 4E 450
Wentylator dachowy serii VKVz 2E 190
710
700
420
459
438
535
11
Wybrano
VKHz 4D 450*
Wentylator dachowy serii VKVz 2E 190
710
700
420
459
438
535
11
Wybrano
VKHz 4D 500*
Wentylator dachowy serii VKVz 2E 190
710
700
490
530
438
535
11
Wybrano
VKHz 6E 500
Wentylator dachowy serii VKVz 2E 190
710
700
461
501
438
535
11
Wybrano
VKHz 4D 560*
Wentylator dachowy serii VKVz 2E 190
900
895
489
528
605
750
11
Wybrano
VKHz 6D 630*
Wentylator dachowy serii VKVz 2E 190
1000
990
520
560
605
750
20
Wybrano
VKHz 6D 710*
Wentylator dachowy serii VKVz 2E 190
1060
1050
570
619
674
840
20

Vents Group Sp. z o.o.

+48 61 832 45 30

biuro@vents-group.pl

Brzozowa 8

64-320 Niepruszewo

Bezpieczne płatności
21 dni na zwrot towaru
Darmowa dostawa paczkowa od 100zł
Gwarancja na wszystkie towary
Wsparcie techniczne
Szybka wysyłka

Oglądane produkty

Regulator TR 1773 do ochrony przeciwoblodzeniowej
  • Pakiet
  • Więcej opcji
Zobacz
Symbol: TR 1773
Cena Cena od 1 364,25 zł

Thermoval

Regulator TR 1773 do ochrony przeciwoblodzeniowej

w tej samej kategorii

Wentylator kanałowy -...
  • Pakiet
  • Więcej opcji
Zobacz
Symbol: DRBI
Cena Cena od 3 715,58 zł

Harmann

Wentylator kanałowy - Harmann - Seria DRBI

Wentylator kanałowy TDx2 Wentylator kanałowy TDx2 Wentylator kanałowy TDx2 Wentylator kanałowy TDx2 Wentylator kanałowy TDx2
  • Pakiet
  • Więcej opcji
Zobacz
Symbol: TDx2
Cena Cena od 1 221,34 zł

Venture Industries

Wentylator kanałowy TDx2

Króciec K Króciec K
  • Pakiet
  • Więcej opcji
Zobacz
Symbol: K do K
Cena Cena od 146,00 zł

Venture Industries

Króciec K

Wentylator kanałowy DRB EC
  • Pakiet
  • Więcej opcji
Zobacz
Symbol: DRB EC
Cena Cena od 1 913,00 zł

Harmann

Wentylator kanałowy DRB EC

Wentylator dachowy VIVER EC
  • Pakiet
  • Więcej opcji
Zobacz
Symbol: VIVER EC
Cena Cena od 1 457,00 zł

Harmann

Wentylator dachowy VIVER EC

Wentylatory promieniowe... Wentylatory promieniowe... Wentylatory promieniowe... Wentylatory promieniowe... Wentylatory promieniowe...
  • Pakiet
  • Więcej opcji
Zobacz
Symbol: CLB
Cena Cena od 483,00 zł

Havaco

Wentylatory promieniowe Havaco CLB

Wentylator kanałowy BOOST Wentylator kanałowy BOOST
  • Pakiet
  • Więcej opcji
Zobacz
Symbol: BOOST
Cena Cena od 649,44 zł

Vents

Wentylator kanałowy BOOST

1 218,19 zł Brutto
